Guía de instalación de
CivilFEM 2025 for ANSYS
2.- Requisitos de Hardware y Software:
2.1.- Plataformas y Sistemas Operativos
3.- Generación del archivo de identificación de servidor
4.- Instalación del servidor de licencias de CivilFEM
5.- Instalación del software CivilFEM 2025
5.1.- Selección del fichero de licencia con licencia en red
5.2.- Selección de fichero de licencia con licencia local
1.- Introducción
En el proceso de instalación del software CivilFEM for ANSYS que usted acaba de adquirir hay que distinguir dos partes: el servidor de licencias y el software CivilFEM. Esta instalación del software y servidor de CivilFEM es independiente de la de ANSYS, aunque CivilFEM necesita tener instalado ANSYS para poder ejecutarse.
CivilFEM dispone de un servidor de licencias cuya finalidad es ofrecer la licencia adquirida de forma flotante en una red LAN (Local Area Network), de forma que cualquier ordenador de la red con el software instalado podrá ejecutar dicho software obteniendo las licencias de CivilFEM de la máquina de nuestra red donde hayamos instalado los servidores de licencias. Aunque los servidores de ANSYS Y CivilFEM son independientes, es recomendable que sean instalados en la misma máquina con el fin de tener centralizadas todas las licencias necesarias para poder ejecutar el software CivilFEM for ANSYS. Se recomienda que dicha máquina sea una máquina que esté siempre encendida ya que así las licencias estarán siempre disponibles en la red.
2.- Requisitos de Hardware y Software:
2.1.- Plataformas y Sistemas Operativos
|
ARQUITECTURA |
SISTEMA OPERATIVO |
|
Intel EM64T / AMD64 |
Windows 10 x64 |
|
Intel EM64T / AMD64 |
Windows 11 x64 |
2.2.- Requisitos adicionales
- CivilFEM 2025 for ANSYS ahora soporta las siguientes versiones de ANSYS: 2025 R2, 2025 R1, 2024 R2, 2024 R1, 2023 R2, 2023 R1, 2022 R2, 2022 R1, 2021 R2, 2021 R1, 2020 R2, 2020 R1, 2019 R3, 2019 R2, 2019 R1, 19.2, 19.1, 19.0, 18.2, 17.1, 16.1, 14.5.El soporte de versiones antiguas de ANSYS se ha separado en un instalador diferente llamado "CivilFEMSupportForOldANSYS.exe", que sólo es necesario para el soporte de las versiones: 14.5, 16.1, 17.1, 18.2, 19.0, 19.1, 19.2, 2019 R1, 2019 R2, 2019 R3.El instalador principal soporta las últimas versiones: 2020 R1, 2020 R2, 2021 R1, 2021 R2, 2022 R1, 2022 R2, 2023 R1, 2023 R2, 2024 R1, 2024 R2, 2025 R1, 2025 R2.Consulte con Ingeciber si desea soporte de alguna otra versión.
- Para poder ejecutar CivilFEM debe tener instalado el Mechanical APDL (ANSYS).
- Para poder realizar la instalación es necesario contar con privilegios de administrador.
- Es recomendable disponer de tarjeta gráfica 3D con buen soporte para OpenGL.
- Tarjeta de red y protocolo de red TCP/IP (se recomienda una dirección IP estática para el servidor de licencias) en cada una de las máquinas donde queramos ejecutar el software CivilFEM for ANSYS. Para la instalación de CivilFEM se necesitan unos 4 GB de espacio en el disco duro.
- Se requiere un mínimo de 4 GB de RAM para poder ejecutar esta versión.
3.- Generación del archivo de identificación de servidor

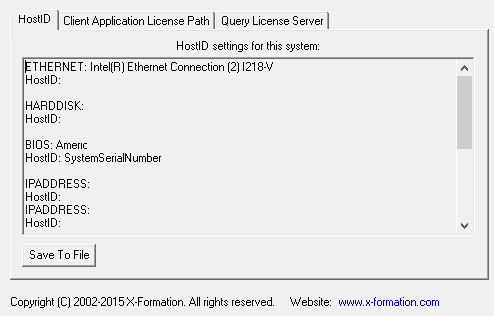

En el caso que la licencia se vaya a vincular a su servidor, entonces obtendrá el archivo de identificación de máquina mediante el LM-X Configuration Tool. Esta Aplicación se puede obtener en la siguiente URL: http://www.civilfem.com/download/lmxconfigtool.exe.
Únicamente debe pulsar el botón Save to File y se generará un archivo que tiene que mandar a su suministrador. Este archivo sirve para que se pueda generar la licencia vinculada a la máquina que va a usar como servidor de CivilFEM.
4.- Instalación del Servidor de Licencias LM-X de CivilFEM
Descargue y ejecute el instalador de CivilFEM LM-X License Server. Tras aceptar el contrato de licencia aparecerá la siguiente ventana donde podremos elegir el directorio de instalación del servidor de licencias (se recomienda dejar la ruta que viene por defecto).

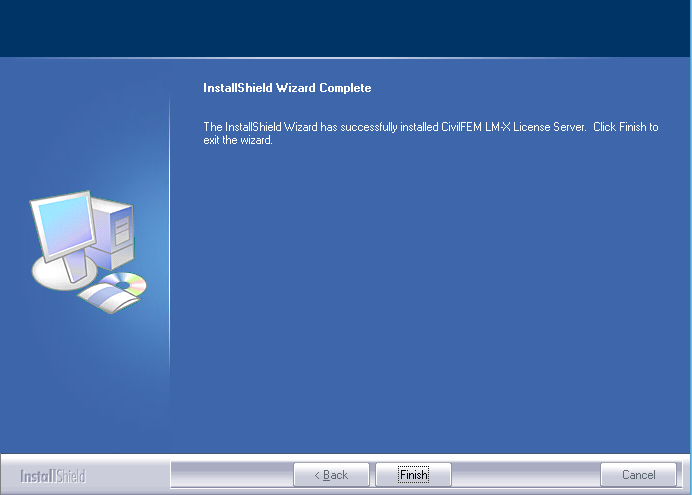

Siguientes pasos de la instalación:

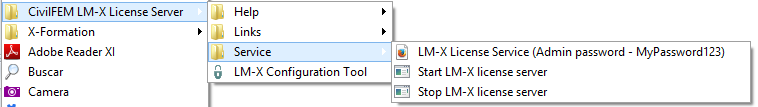

Después de la instalación del CivilFEM License Server, aparecerán nuevos iconos en el Menú de Inicio:

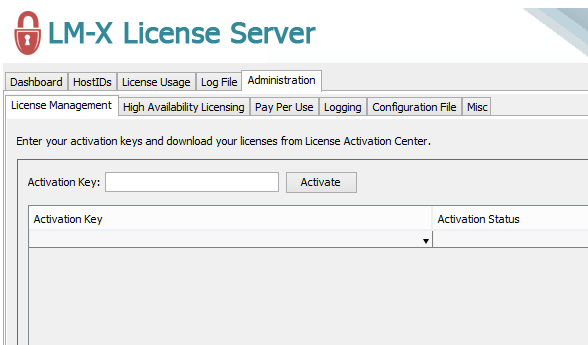

El servidor funciona como un servicio y tiene que ser iniciado para poder ser utilizado. Cuando el servicio está activo, utilice el enlace o link LM-X License Service (Nombre de usuario: "Admin" y contraseña: "MyPassword123") para instalar o actualizar llaves de licencia de red (network license keys) y para cambiar la contraseña por defecto, seleccionando la pestaña de Administration y luego la pestaña de Misc. Entonces establezca la nueva contraseña y salve (save) (puede requerir un reinicio del servidor o del servicio).
Nota: La interface gráfica basada en página web necesita tener Java instalado.
Nota: El LM-X Server utiliza el puerto 6200 por defecto. Este puerto debe estar abierto.
5.- Instalación del software CivilFEM 2025

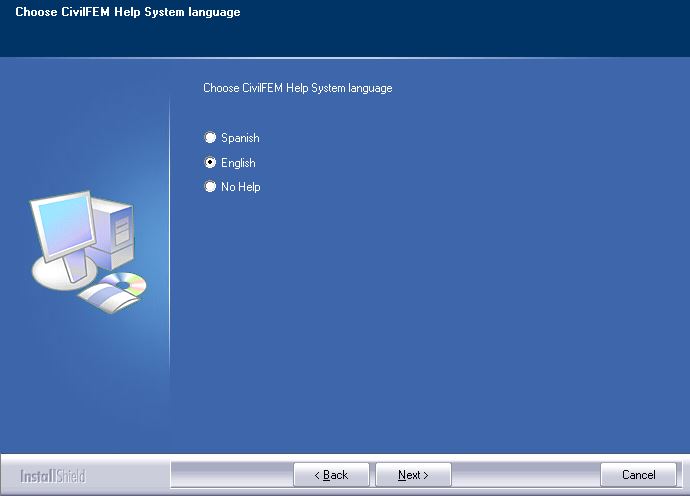

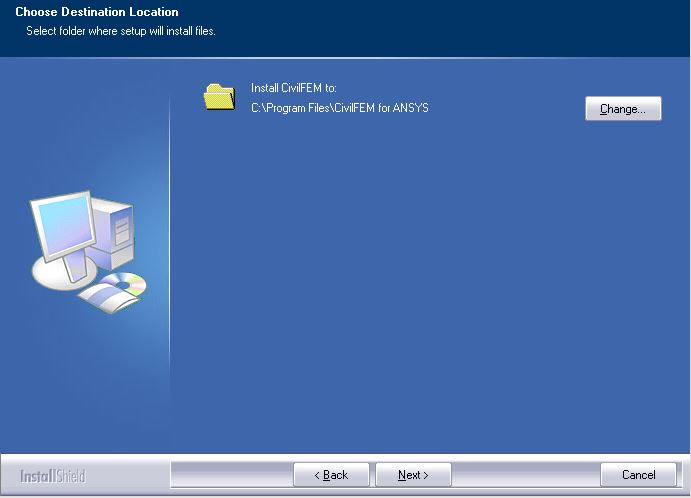

Descague y ejecute el instalador de CivilFEM. Después de aceptar el contrato de licencia, debe elegir la ruta de instalación y el idioma de la ayuda de CivilFEM.

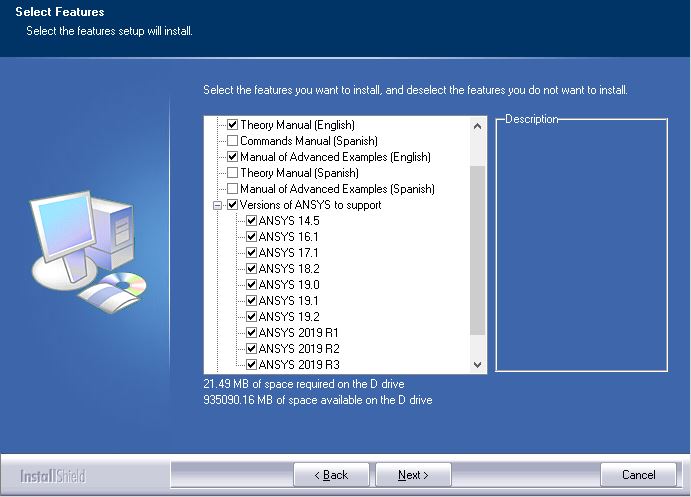

A continuación, tras comprobar las características de la instalación seleccione los componentes y las versiones de ANSYS que se soportarán (en caso de que tenga varias versiones de ANSYS instaladas en su ordenador o planee instalarlas). Siempre puede volver a ejecutar el instalador y modificar los componentes instalados. Esta versión de CivilFEM puede funcionar con las siguientes versiones de ANSYS: 2025 R2, 2025 R1, 2024 R2, 2024 R1, 2023 R2, 2023 R1, 2022 R2, 2022 R1, 2021 R2, 2021 R1, 2020 R2, 2020 R1, 2019 R3, 2019 R2, 2019 R1, 19.2, 19.1, 19.0, 18.2, 17.1, 16.1, 14.5.
El soporte de versiones antiguas de ANSYS se ha separado en un instalador diferente llamado "CivilFEMSupportForOldANSYS.exe", que sólo es necesario para el soporte de las versiones: 14.5, 16.1, 17.1, 18.2, 19.0, 19.1, 19.2, 2019 R1, 2019 R2, 2019 R3.
El instalador principal soporta las últimas versiones: 2020 R1, 2020 R2, 2021 R1, 2021 R2, 2022 R1, 2022 R2, 2023 R1, 2023 R2, 2024 R1, 2024 R2, 2025 R1, 2025 R2.

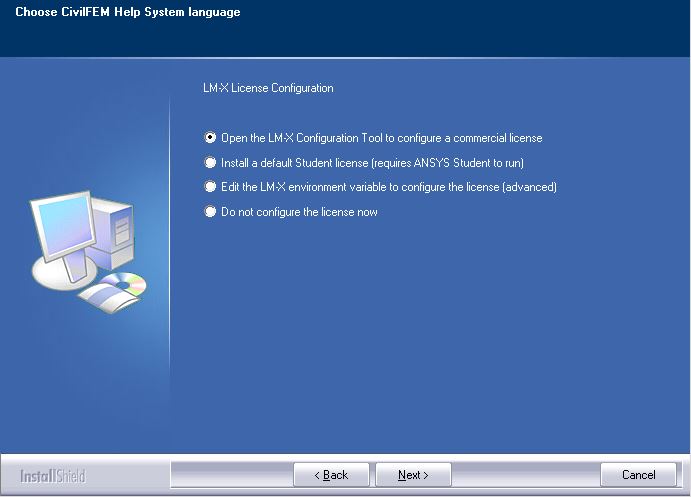

Después de que se copien los ficheros, se le preguntará para configurar la licencia:
5.1.- Selección del fichero de licencia con licencia en red
El LM-X License Server tiene una aplicación web, que necesita Java instalado, que se utiliza para administrar las licencias de CivilFEM. Puede accederse tecleando “localhost:6200” en un navegador web o utilizando el acceso directo en el Menú de Inicio.

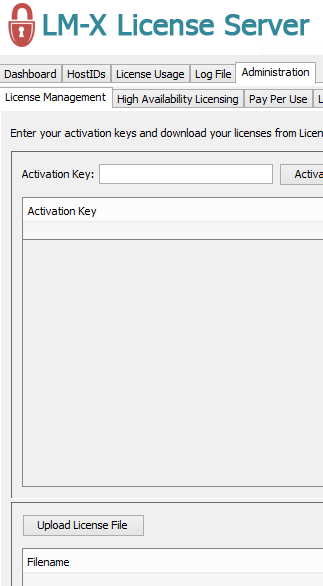

Para añadir licencias, seleccione la pestaña Administration y pulse el botón "Upload License File":
Puede requerir el reinicio del servidor o del servicio. Después, podrá ver las licencias cargadas seleccionando la pestaña “License Usage” y “View Features”:

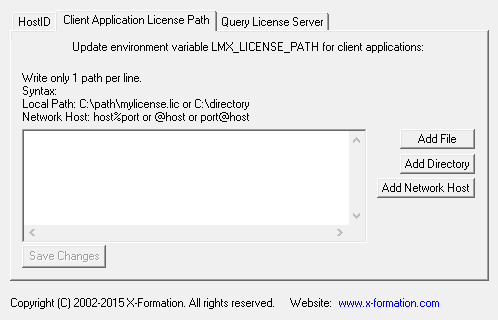

Los usuarios (clientes) necesitarán indicar el servidor para obtener licencias utilizando el LM-X Configuration Tool y haciendo click en “Add Network Host”, salvando los cambos antes de cerrar:
5.2.- Selección del fichero de licencia con licencia local
Para utilizar una nueva llave de protección por software, siga los siguientes pasos:
Ejecute la utilidad LM-X Configuration Tool en el ordenador en el que quiera utilizar al licencia. Seleccione la pestaña “Client Application License Path” y presione el botón “Add File”.
Seleccione el fichero enviado por Ingeciber y pulse "Save Changes".
Cierre la utilidad y arranque CivilFEM para ver las licencias disponibles.
5.3. - Actualización Online

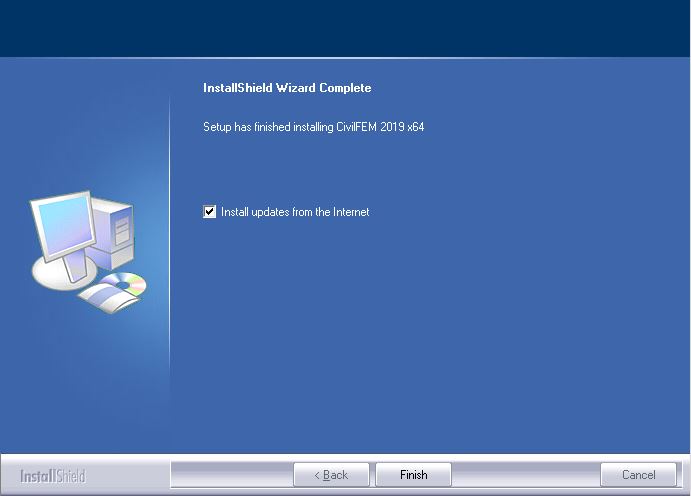

Después de haber realizado el proceso de instalación, se da la opción de actualizar el CivilFEM por internet. Se recomienda hacer esta actualización.
Después de haber actualizado el software ya está finalizada la instalación del software.
