梁和壳属性

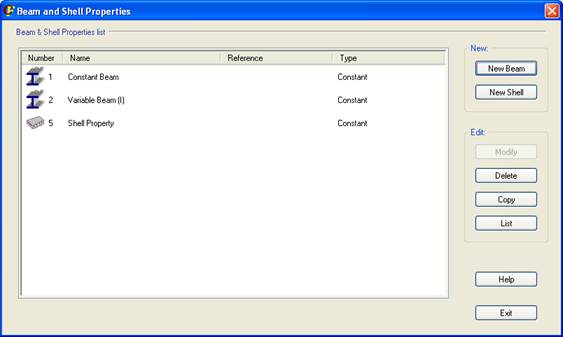

以下窗口用于创建梁属性（按钮新建 梁，命令~BMSHPRO y ~BMSHOFF) o de 板（按钮新建壳，命令~BMSHPRO），以及修改它们 （按钮修改，命令~BMSHPRO y ~BMSHOFF），删除它们（按钮删除，命令~BMSHDEL），复制它们（按钮Copy，命令~BMSHGEN），或列出其属性（按钮List， 命令~BMSHLST).







梁 属性



创建或修改 梁属性时会出现以下窗口：













此窗口 分为三部分：

·         上方菜单 – 此处选择梁的一般属性：编号（编号）， 名称（Name），梁类型（名称) y 节点位置 (偏移).

·         截面（左侧部分）– 此处选择梁的 截面类型。还会显示梁的offset。

·         构件 属性（右侧部分）– 此处选择梁的构件属性。

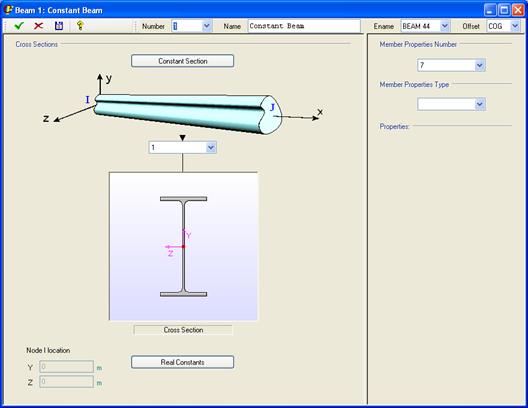

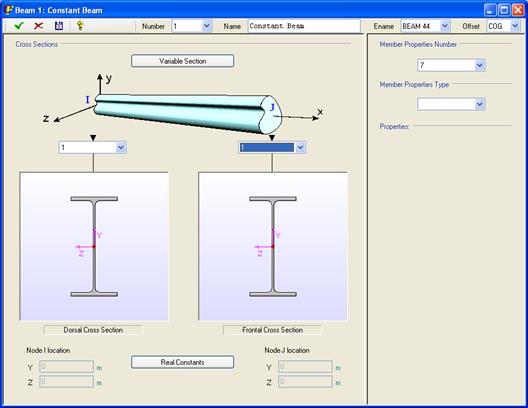

在左侧框架（截面）中，可以选择梁为 等截面（上方按钮显示等截面）或变截面（点击上述按钮后，屏幕将发生变化，按钮上 将显示变截面)





下方有一个按钮，用于查看分配给梁的实常数（实常数)





节点位置 （offset)



对于梁类型 BEAM44 和 BEAM54，可以定义相对于梁轴线的 节点位置（命令~BMSHOFF).

上方菜单右侧有一个下拉列表，用于选择节点的 布置方式：





·         COG– 节点位于截面的重心处。

·         原点– 节点位于截面坐标轴的原点。

·         User– 节点位置根据截面图下方输入框中的坐标 确定。这些坐标相对于截面坐标轴。也可以直接点击截面上的任意一个 标准点，选择九个标准点中的任意一个：

·         COS– 节点位于截面的剪切中心。





板属性

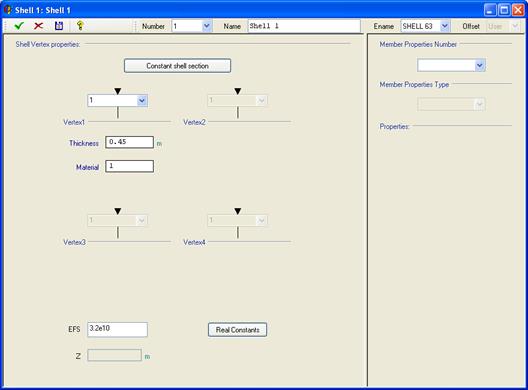

对于板属性，窗口与此类似，只是将梁端部 （截面）替换为板端部（顶点）。每个端部不再显示图形，而是显示两个字段，分别用于查看顶点的厚度（厚度） 和材料（材料)





对于 SHELL63 板，可以使用与地基系数相关的字段（EFS).



对于 SHELL181 和 281 板，可以定义一个偏移，用于将单元节点布置在板的顶面（TOP）或底面 （BOTTOM）。也可以布置在由坐标 Z 定义的任意其他高度处，该坐标 从板的中心起算。



在梁属性和板属性两个窗口中，都可以点击实常数按钮，使对话框显示将在 ANSYS 中创建的实常数。
