地形浏览器

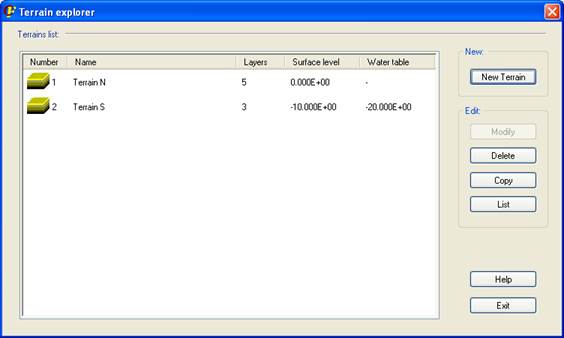

在地形窗口中会显示当前在数据库中定义的地形列表及其部分重要属性。此外，还可以创建（按钮 新建地形）新地形、修改（按钮 修改）、删除 （按钮 删除）、复制（按钮 Copy）、列出（按钮 List）现有地形（命令 ~TERDEF, ~TERDEL, ~TERGEN y ~TERLST).

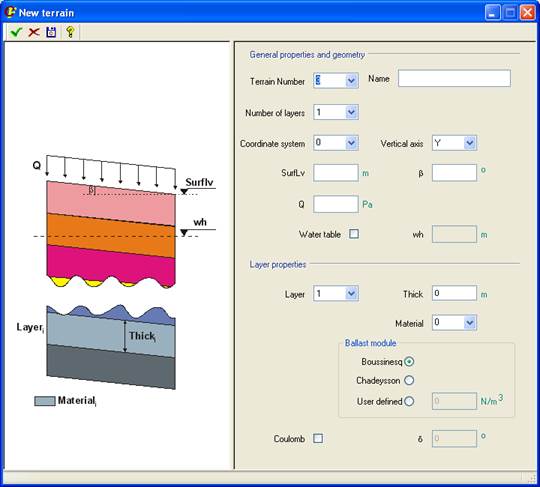

创建新地形时会出现以下窗口





在窗口右上方（常规属性和几何特性）中输入地形的一般数据：

• Ueth：      地形标识号。
• Name：    地形名称。
• NLayer：  构成地形的土层数。
• eaKcn：    地形坐标系。
• eaDir：     定义重力方向的轴。
• SurfLv：   地表标高。
• b：            土层与水平面形成的角度。
• Q：           作用于地表的附加荷载。
• wKey：     定义是否考虑地下水位的标签。
• wh：         地下水位标高。



在右下方（土层属性）中定义各土层的参数。这些参数包括：

·         土层：                       土层编号。从最上部土层开始，随标高降低按连续顺序编号。

·         厚度：                       土层厚度。

·         材料：                   定义该土层的材料编号。

·         地基系数模块：        水平地基系数（用于挡土墙计算）。可以选择以下三个选项之一：Boussinesq、Chadeysson 或用户定义（用户定义).

·         库仑：                  计算中考虑的土压力类型。如果未选中此复选框，将使用材料数据库中定义的土压力系数（Rankine 理论）。如果选中，计算过程中将重新计算系数，以符合 Coulomb 理论。

·         d：                              此参数在此版本的 CivilFEM 中不可用。



要更改以前定义的地形属性，必须单击按钮 修改。出现的窗口与创建地形时相同，唯一的区别是字段 Ueth 处于禁用状态。





相关命令：

~TERDEF

~TERDEL

~TERGEN

~TERLST
