边坡稳定性结果

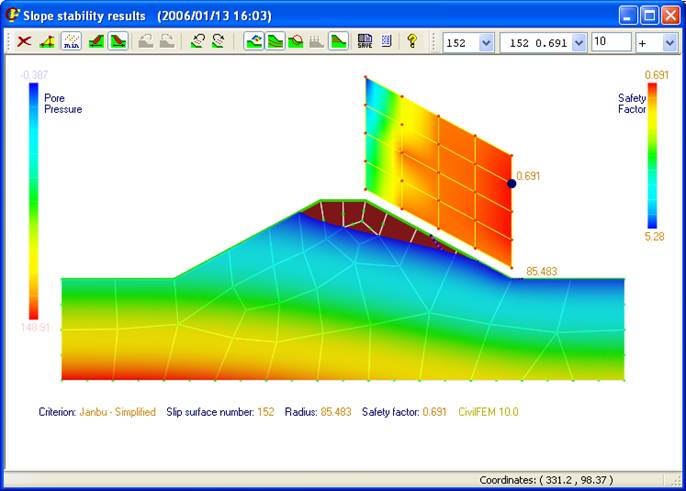

在此窗口中显示边坡稳定性计算所得的结果。



窗口由两个不同区域组成。上部为工具栏，用于与窗口交互、显示所需结果并设置这些结果的显示格式。工具栏下方为显示区域，用于显示数据和结果。







工具栏



下面介绍工具栏中各按钮和对话框的功能：



                                退出窗口。

                                显示选项.

                                仅显示每个中心对应的最小安全系数值。

                                向左平移。

                                向右平移。

                                显示当前滑动面之前的滑动面（如果选择了仅显示最小安全系数值的选项，则此功能可能被禁用）。

                                显示当前滑动面之后的滑动面（如果选择了仅显示最小安全系数值的选项，则此功能可能被禁用）。

                                显示上一个中心的结果。

                                显示下一个中心的结果。

                                启用/禁用安全系数 分布。

                                启用/禁用孔隙水 压力线。

                                显示完整圆或仅显示滑动面。

                                启用/禁用力和压力的 显示（由于模型中没有荷载，此处已禁用）。

                                启用/禁用加筋土 组的显示。

                                将模型导出为图形文件。

                                列出模型的属性和结果。

                                打开帮助文档。

                显示指定编号的摩擦面。

        显示具有指定安全系数的摩擦面。

                   分布图中显示的安全系数最大值。

                  显示的颜色数量。





显示区域



在窗口的此区域中显示所需的数据和结果。

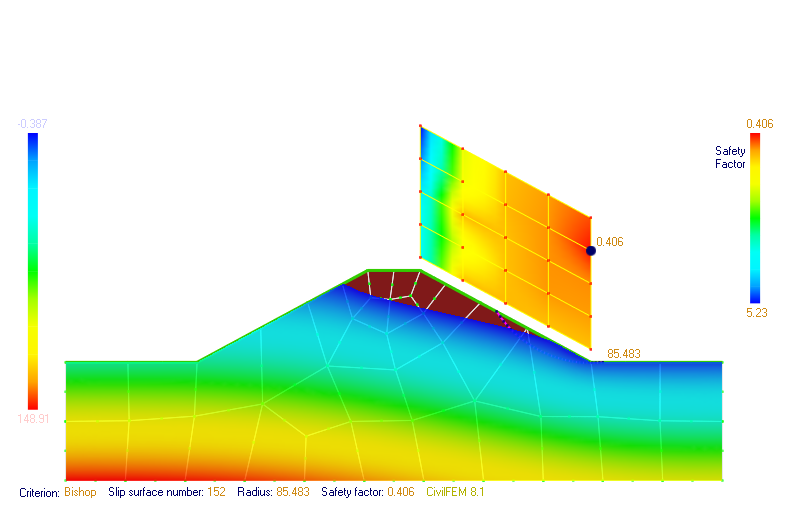

下图说明了所显示的数据：









只有导入结果文件（jobname.PRESS）且该文件来自浸润线计算时，才能显示孔隙水压力分布。如果尚未进行渗流计算，可以使用命令~SLPPWP。此时显示的是所绘制的压力线，不带图形图例。



可以通过单击安全系数网格来选择滑动面的中心。



在显示区域中的任意位置单击鼠标右键，将出现图形工具菜单（Zoom, Fit、 等）。





显示选项



单击图标 后，将出现以下对话框：





在此窗口中设置以下显示参数：

• 网格 参数（网格参数）：可以定义网格，使鼠标指针沿网格移动。网格大小可以修改（字段网格间距；间距值采用所定义的长度单位），还可以修改所显示点的大小（点大小).
• 点的 显示（点可视化）：表示板块节点的点可以显示或不显示（可见），还可以选择其大小（点大小).
• 板块 显示（网格单元可视化）：模型中的所有板块都可以着色或设为透明（填充）。构成边界的线条也可以启用或禁用（边框).





相关 命令：

~SLPPWP
