反应谱定义





反应谱的定义（命令 ~DEFSPEC) 取决于所选抗震规范。通过主菜单：



主 菜单 ® 地震设计 ® 定义反应谱

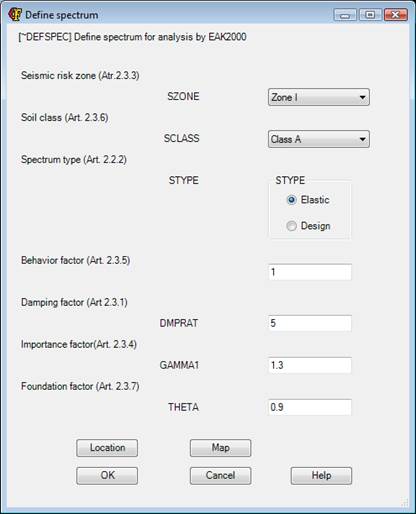

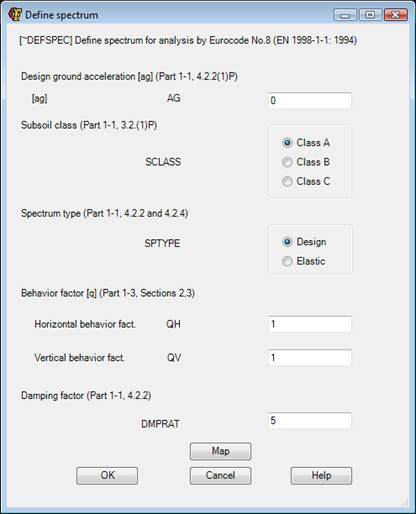

将打开一个类似于下图所示的窗口，其中的选项取决于所采用的规范。





部分选项可根据结构所在位置定义 （例如基本加速度）。为此可使用按钮 位置, 该按钮将打开一个工具，根据结构所在位置获取规范数据 （并非所有规范都提供此工具）：





或者，按钮 Map，将显示一张地图，可在地图上单击鼠标选择结构所在位置。

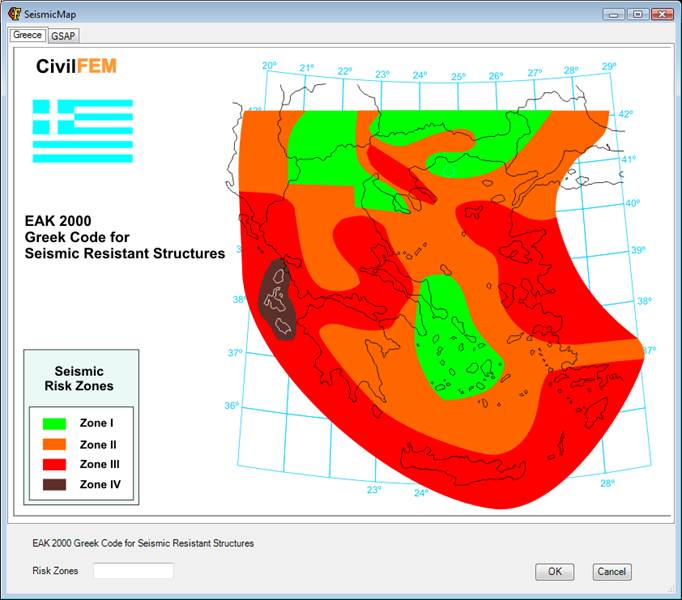

通过按钮 打开的窗口Map 包含一系列选项卡，可在其中选择所选规范的地图，这些地图通常仅限于该规范的适用区域；也可以选择由“美国地质调查局全球地震评估计划” (GSAP) 发布的一系列全球地图，这些地图按不同区域分类，并提供所需采用的基本加速度：



• 非洲 (非洲)
• 亚洲 (Asia)
• 欧洲 (欧洲)
• 北欧 (北 欧洲)
• 欧亚 (EuroAsia)
• 北美洲 (北 美洲)
• 南美洲 (南 美洲)
• 南美洲安第斯地区 (南美洲（安第斯地区）)
• 太平洋 /大洋洲（太平洋)
• 潘诺尼亚 (潘诺尼亚)
• 伊比利亚-马格里布地区（西地中海)



定义一个至多四个反应谱后，可以列出结果，列出反应谱，也可以进行可视化，绘制反应谱.



使用 绘制反应谱 工具将打开一个窗口，用于显示不同反应谱及其不同形式。首先打开对话框：

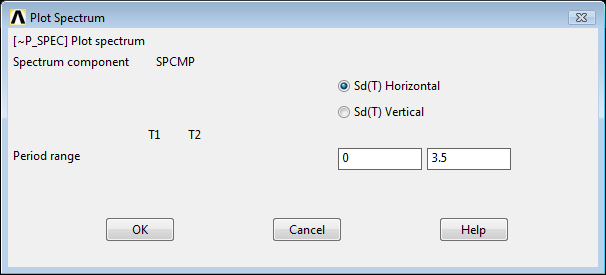

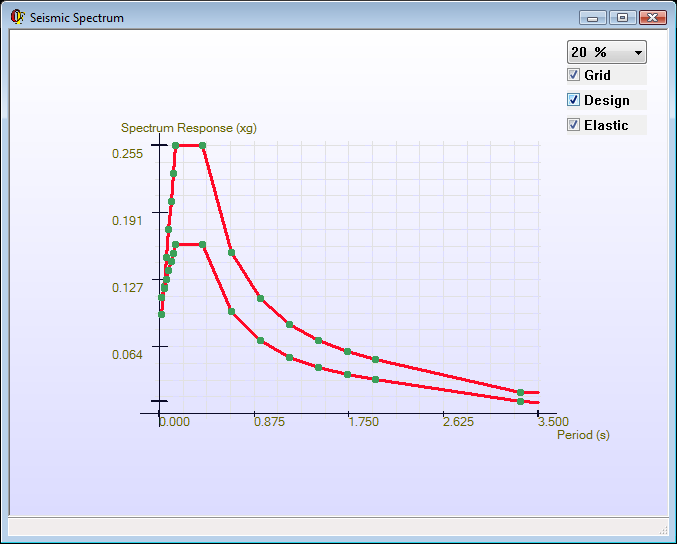

该对话框可选择初始时间 (T1) 和结束时间 (T2），并可选择显示水平反应谱或竖向反应谱。单击 OK 将打开可视化窗口：









所选反应谱的 组合框 值表示所选反应谱的阻尼值，以百分数表示。

按钮 网格 用于显示或隐藏图表下方的网格。

Los 复选框 下方的复选框可选择要显示所选反应谱中的哪些图形。





相关命令：

~DEFSPEC
