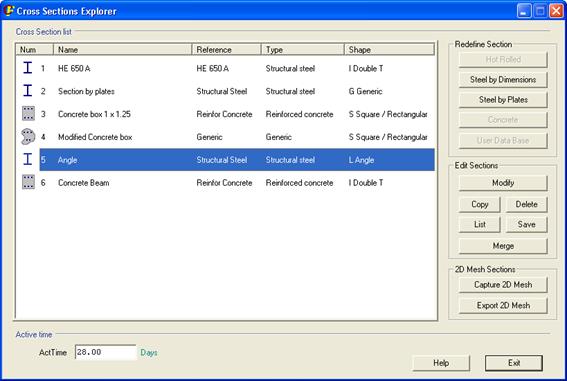

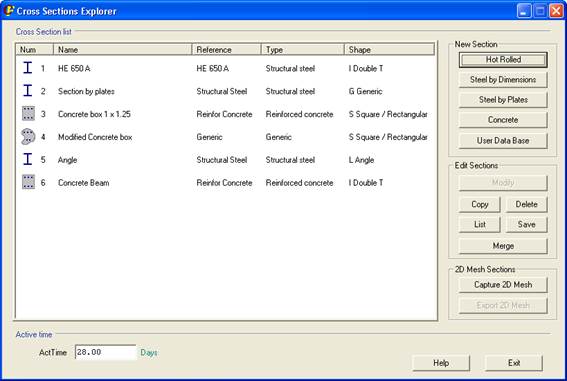

截面浏览器
在截面窗口中会显示已创建截面的列表。
在此窗口中，可以使用标题为 新建截面下的按钮组创建新截面。这些选项根据截面类型分别对应以下命令：
- ~SSECLIB – 轧制 型钢库中的 热轧型钢)
- ~SSECDMS – 按尺寸定义的 钢截面 (按尺寸定义钢截面)
- ~SSECPLT – 按板件定义的 钢截面 (按钢板定义钢截面)
- ~CSECDMS – 按尺寸定义的混凝土截面 (混凝土)
- ~CSLIB – 用户 数据库 (用户数据库)
在标题 编辑截面 下包含以下功能：删除（按钮 删除， 命令 ~CSDEL ), 修改（按钮 修改， 命令 ~SECMDF ），复制（按钮 Copy，命令 ~CSGEN ），列出已有截面 （按钮 List，命令 ~CSLST ), 保存 已创建的截面（按钮 Save，命令 ~CSLIB), o 合并 两个截面（按钮 合并，命令 ~CSMRG).
还可以将截面导出为网格（按钮 导出二维网格，命令 ~SEC2DOU ）或将其导入（按钮 捕获二维网格， 命令 ~SEC2DIN ).
通用工具
在图形界面的任意位置单击鼠标右键，会出现一个包含不同选项的菜单，具体说明如下。
- 打印: 将当前视图打印到打印机。
- 另存 为…: 将图像保存为 Windows 栅格文件（BMP）。
- 放大: 以鼠标单击位置为中心放大图像。
- 缩小： 缩小图像。
- 框选缩放： 通过在窗口中单击两个点定义矩形，从而指定要放大的区域。
- Fit: 图形窗口恢复为初始配置。
- 移动： 移动窗口中的 图形内容。
- 距离： 计算窗口中两点之间的 距离。结果显示在窗口底部的状态栏中。当鼠标指针靠近截面的特征点时，CivilFEM 将自动调整鼠标指针的位置。
- 角度： 计算由三个点定义的两条线段之间的 角度。结果显示在窗口底部的状态栏中。当鼠标指针靠近截面的特征点时，CivilFEM 将自动调整鼠标指针的位置。
截面创建
下面介绍不同类型截面的创建方法。

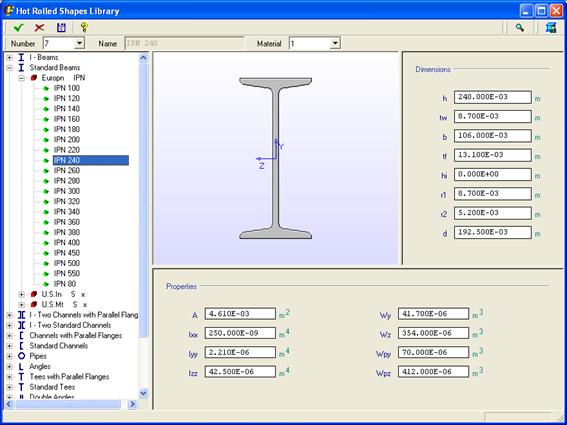

轧制型材（热轧型钢)
要选择所需型材，只需在窗口左侧的树状列表中查找即可，所有型材均已在其中分类。

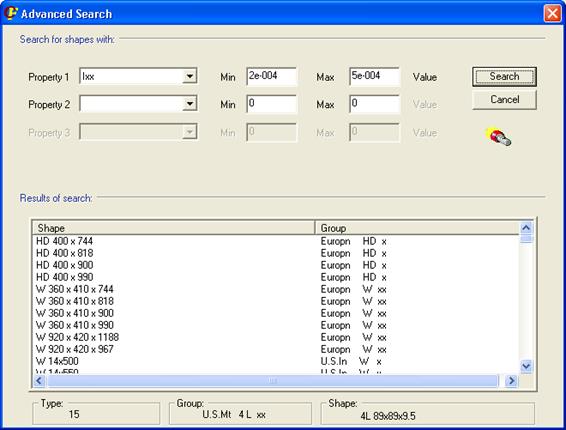

在此窗口的右上方有搜索图标（Find）。 单击该图标会打开一个界面，可根据截面的属性搜索截面。
也可以通过右键单击型材树访问搜索工具。
最多可以选择三个属性，并设置截面所需的最大值和最小值。
如果所需使用的型材库不可用，可以录入并保存，以便以后使用（按钮添加形状).

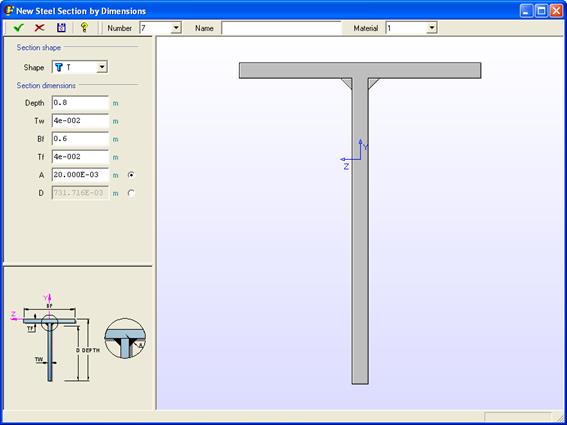

按尺寸定义钢截面(按尺寸定义钢截面)
在此界面中，可以根据尺寸创建钢截面。为此，选择截面类型（形状），可以是：
- I
- C
- T
- L
- 管（PIPE)
- 箱形（BOX)
然后在相应的输入框中输入所需值。要了解截面几何图形所采用的标注方法，可以参阅窗口左下角显示的图形。

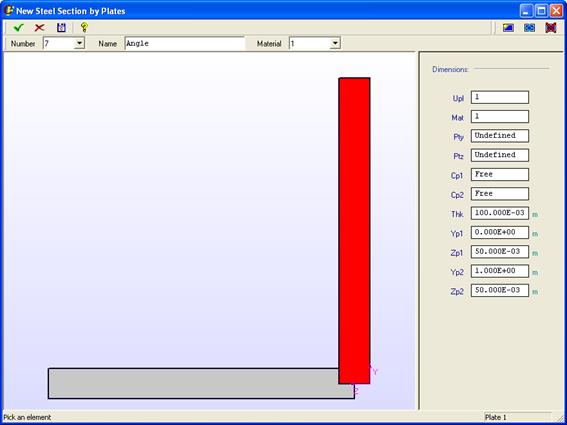

按钢板定义钢截面(按钢板定义钢截面)
钢截面也可以根据组成截面的钢板进行定义。为此，只需选择“按钢板定义钢截面”（按钢板定义钢截面），然后逐一创建组成该截面的钢板。单击按钮新建 钢板 可以创建新的钢板，单击按钮修改钢板 可以修改现有钢板的值，单击按钮删除钢板 可以删除钢板。
用鼠标单击其中一块钢板后，该钢板会改变颜色，其属性将显示在窗口右侧。

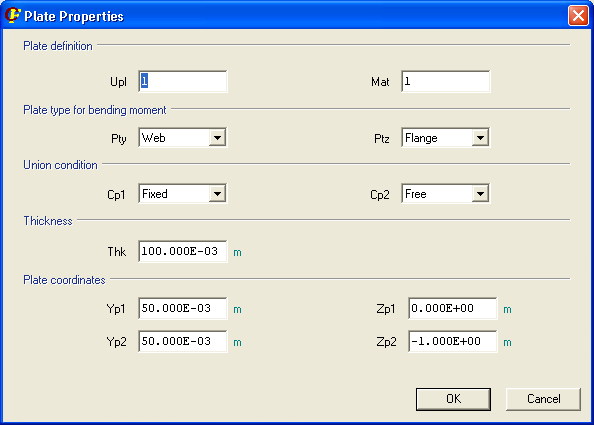

创建或修改钢板时，将显示以下窗口。
创建钢板时，必须填写所有值。
如果正在修改已创建的钢板，则不能更改钢板编号（Upl).
按尺寸定义混凝土截面(混凝土)
在此界面中，可以根据尺寸创建混凝土截面。 为此，选择截面类型（形状)，可以是：
- I
- C
- T
- L
- 管（PIPE)
- 箱形（BOX)
在相应的输入框中输入所需值。 要识别截面几何所采用的符号，可参考窗口左下角显示的图形。
CivilFEM提供了通过填写字段来定义初始配筋的选项 RKey。根据截面类型，下拉列表 RKey 将具有不同的值。配筋材料在字段 RMat.

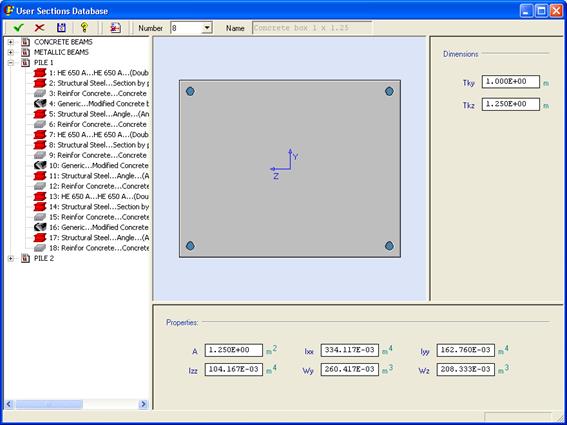

用户数据库 (用户数据库)
用户可以使用在之前的 CivilFEM 会话中定义并保存的截面。
程序会自动加载所有已保存的截面，并以树状结构进行分组。这样可以显示每个文件及其包含的截面。
可以从文件中删除截面，只需选择该截面，然后点击删除按钮（删除).
也可以删除整个文件，只需选择文件名，然后点击同一个删除按钮（删除).
用户可以在窗口上部选择正在加载的截面所使用的标识号（字段 编号).
用户创建的文件位于文件夹 ShapeLib\CSLib 中，扩展名为 .UCS。要在不同于创建这些文件的另一台计算机上使用它们，只需将这些文件复制到另一台计算机的相应目录中。

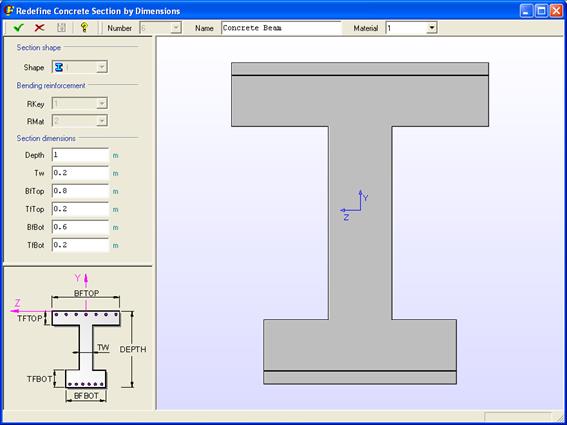

重新定义截面
截面创建完成后，如有必要，可以重新定义其某些特性。为此，只需选择所需截面。选择后，按钮组 新建截面 变为 重新定义截面，点击其中任一按钮后，将显示相应截面类型的界面。这样还可以将一种截面类型转换为另一种截面类型（例如将形图库中的型材转换为钢板截面）以进行修改。
修改截面
可以修改已创建的截面。应在截面浏览器（截面浏览器）中选择该截面，然后点击按钮 修改.

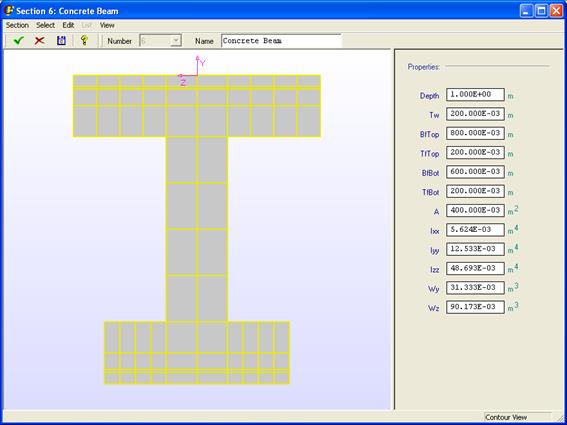

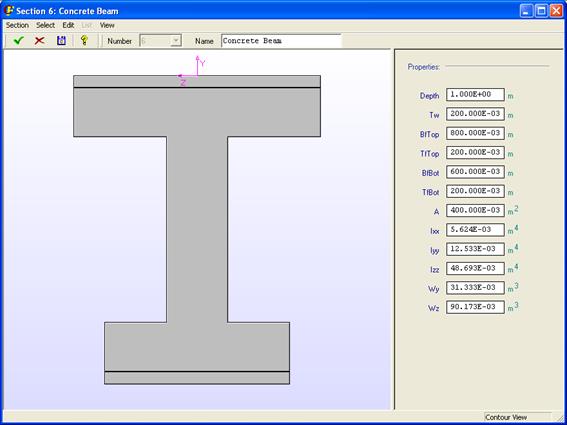

此窗口显示截面图形。可以使用鼠标选择其某些组成部分（单元、节点、面、配筋等），其属性将显示在右侧（属性）。使用鼠标指针并点击鼠标左键进行选择。 要在选择模式（向上箭头）和取消选择模式（向下箭头）之间切换，需要点击鼠标右键 （参见菜单 Edit).
下面介绍截面的各种修改选项。
菜单 截面
此版本 CivilFEM 中唯一可用的选项是退出修改工具，而不保存所作更改（Quit）。这相当于工具栏上的按钮 取消。
菜单 选择
在此菜单中可以选择完整截面的子集。选择可以通过指针（按拾取）、按材料类型 （按材料类型）或按材料编号（按材料编号).

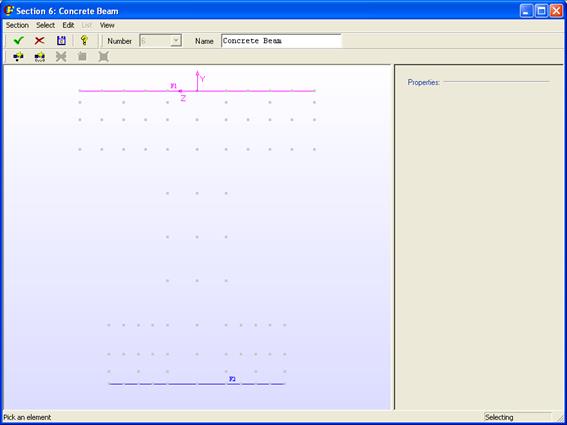

如果选择通过指针进行选择，CivilFEM将提供要在截面上选择的数据类型：
- 点（点)
- 单元（网格单元)
- 面（面)
- 配筋（钢筋)
- 板（板)
也可以同时选择所有元素（全选）或同时取消选择所有元素（全不选).
菜单 Edit
通过此菜单可以编辑截面的属性。菜单包含六个部分：

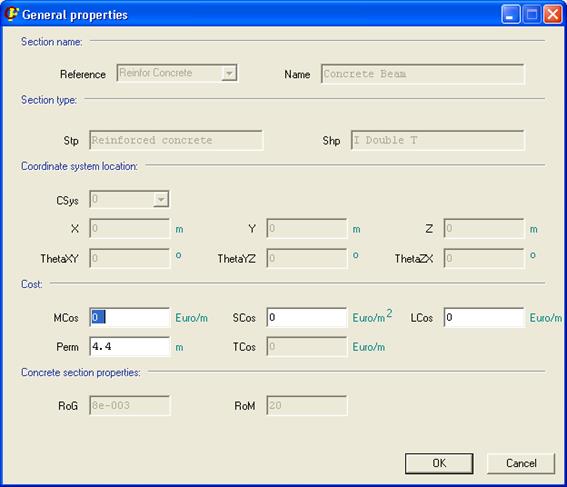

§ 常规属性（常规 属性）。此处可以修改截面的一些常规属性。
§ 网格单元、面、钢筋组和 板（网格单元、面、钢筋组、板）。CivilFEM 可以：
- 更改单元的 材料
- 创建、删除或 修改面的点

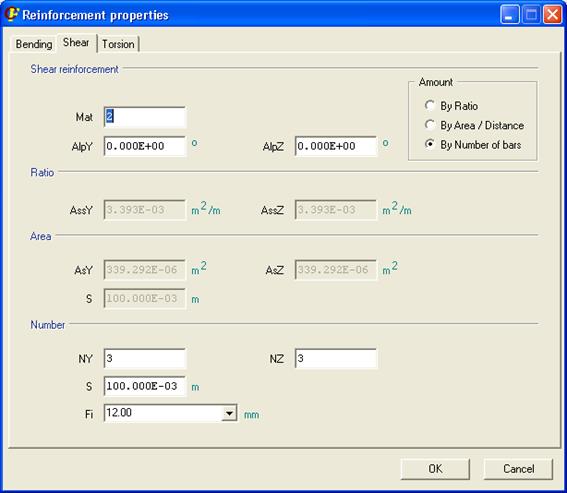

- 创建、修改或 删除钢筋组
- 创建、修改和 删除板。
§ 网格单元细化（TRefine）。 此选项可以增加构成截面的网格单元数量 （对截面重新划分网格），以便在计算中获得更精确的结果 （命令 ~TREFINE ）。必须选择修改网格单元（Edit -> Tessellum).

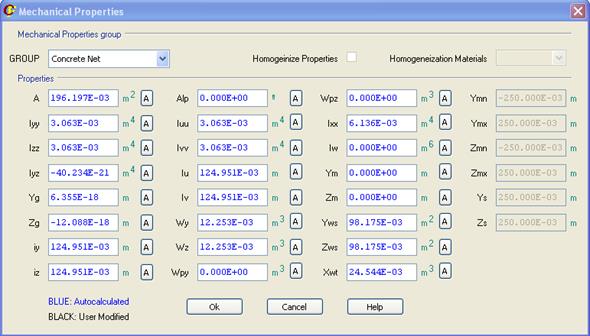

§ 力学属性（力学 属性）。CivilFEM可以查看和更改截面的力学属性。可以输入 相应的值并单击OK来更改其中某些属性。此外，单击自动计算按钮（可以 恢复CivilFEM计算的属性（A).

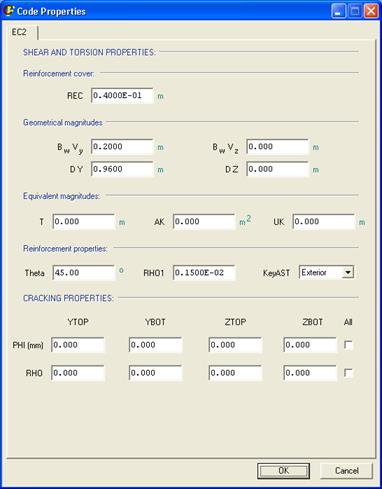

§ 规范属性（规范 属性）。在此窗口中可以更改当前规范的属性。

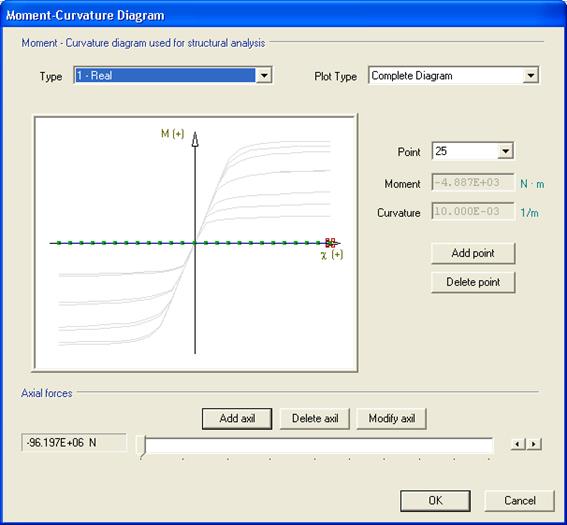

§ 截面弯矩-曲率图 截面 (弯矩-曲率图）。此选项可通过非线性混凝土模块启用。在此窗口中可以定义截面的 弯矩-曲率图，计算理论图，或修改现有图（命令 ~SECMDF ).
图中的每条分支对应一个不同的轴力。可以修正已输入的轴力 （Modify axil）、删除轴力（Delete Axil）或插入新的轴力 （Add axil）。每条分支由多个点组成。每个点对应于与所属分支轴力 同时作用的弯矩和曲率值，这些值使截面达到极限。这些点也可以删除（删除 点）、创建（添加点）或修改（在字段中输入新的 值 弯矩 y 曲率).
菜单 List
此选项 在此版本的CivilFEM中不可用
菜单 View
在此菜单中 可以选择截面的显示选项。
§ 选项 (选项). 用于选择元素（点、网格、面、钢筋和钢板）的显示方式：编号、颜色、显示准则和轮廓。
§ 坐标轴 (Axis). 要表示的坐标轴系统。
§ 要表示的元素 (点、 网格单元、面、配筋组、板、边界)
保存 截面
可以保存所创建的截面，以便在后续 CivilFEM 会话中使用。为此，只需单击按钮 Save （命令 ~CSLIB））。
将出现一个窗口，要求选择用于保存截面的文件名以及要保存的截面。
合并 截面
有时需要将两个已定义的截面组合成一个新截面。可通过截面合并工具完成此操作，单击按钮 合并 （命令 ~CSMRG））。

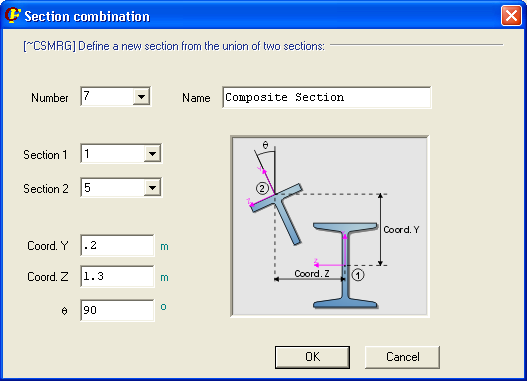

在出现的对话框中，需要输入以下数据：
- 编号: 新截面的编号。
- 截面 1: 第一个起始截面。
- 截面 2: 第二个起始截面。
- 坐标 Y: 截面 2 坐标原点沿 Y 轴的位置（相对于截面 1 的坐标轴）。
- 坐标 Z: 截面 2 坐标原点沿 Z 轴的位置（相对于截面 1 的坐标轴）。
- q: 截面 2 相对于竖直方向的逆时针旋转角。
- 名称: 新截面的名称。
创建的截面将保留截面 1 的所有属性，并由两个起始截面的点、网格、面、板、钢筋组等组成。
合并截面不能包含重叠网格，但允许在网格上重叠钢板。
相关命令：
