框架编辑器





框架编辑器集成了对混凝土框架进行配筋初步设计所需的全部工具。

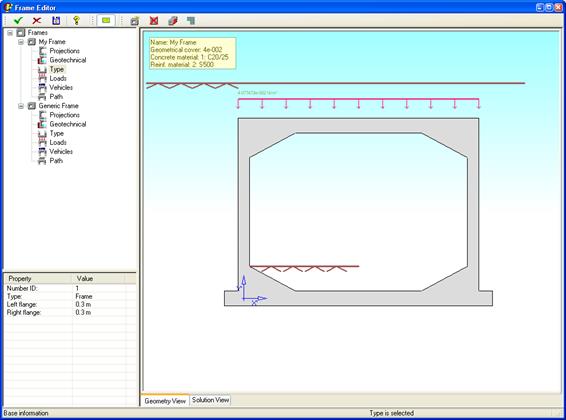

框架编辑器窗口的结构如下：









该 对象树 是所有框架及其已定义属性的示意表示。对象树中每个元素的属性都可以在主窗口的选项卡中查看，其中部分属性还可以在 属性窗口中修改。在该窗口中，灰色文字显示的数据不可编辑，黑色文字显示的数据可以编辑。



主窗口中有两个选项卡。第一个是 几何视图， 显示框架几何图形、地基土和荷载属性，以及配筋初步设计所需的其他数据。第二个选项卡是 求解 视图， 完成初步配筋后显示配筋及钢筋明细。



窗口上方有一个 工具栏，其外观会根据所选对象而变化。



对象树



对象树中显示数据库中已有的每个框架，以及按不同类别分组的框架属性。





属性窗口



该窗口位于对象树下方，具有三个功能：



• 显示每个选定对象或对象组的属性。每当选定一个对象（框架、投影、地基土属性等）时，窗口会显示其全部属性。
• 允许修改数据。选定对象的某些属性可以更改，只需编辑属性窗口中的相应字段即可。
• 在某些操作中充当对话框。例如，创建框架时，需要输入一系列数值或属性才能执行选定的操作；此时属性窗口会改变外观，成为这些数据的输入对话框。





工具栏



窗口上方是工具栏。工具栏由一组按钮组成，分为固定部分和可变部分。固定部分在框架定义过程中始终不变；可变部分会根据当前情况进行调整，只显示当前可以使用的按钮。



工具栏的固定部分如下：



    退出并保存所作更改。

    退出且不保存更改。

    保存更改。

    打开窗口帮助。

    显示属性面板。



工具栏的可变部分包含一系列按钮，会根据当前情况（即当前激活的选项卡）动态启用。

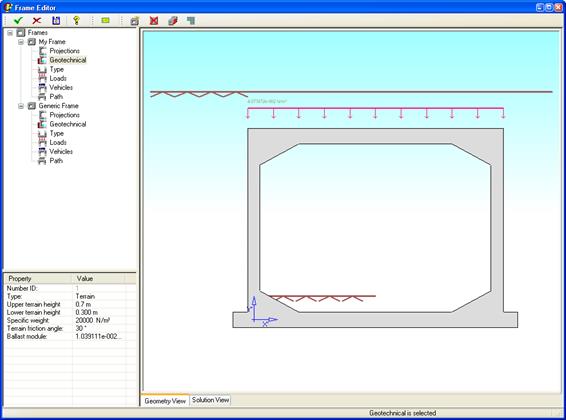

选项卡 几何视图





此选项卡显示框架几何图形、相邻地基土、加腋、悬臂等。在此选项卡的属性窗口中，可以修改与框架有关的全部数据。



与此选项卡对应的工具栏部分包含以下按钮。



    生成新框架。

    删除选定框架。

    将选定框架复制为新框架。

    启动选定框架的配筋计算。

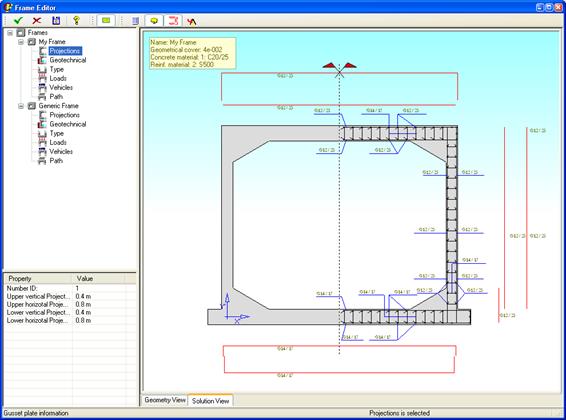

选项卡 求解视图



此选项卡显示配筋数值和钢筋明细图。





此选项卡显示计算完成后的配筋示意图及钢筋明细，其中标明钢筋直径和布置方式。



此选项卡中不能修改框架数据。每次修改几何图形或框架的任何属性后，都必须重新计算配筋。



与此选项卡对应的工具栏部分包含以下按钮。



    框架列表。

    启用和禁用 工具提示 （帮助标签）。

    启用或禁用钢筋明细。

    将模型导出到 ANSYS。



按钮操作。



    单击列表按钮时，会进入以下对话框





其中， FRM1 是要列出的框架编号。如果选中 配筋列表 ，除框架属性外，还会列出计算得到的配筋。



    单击导出到 ANSYS 的按钮时，会显示以下对话框：







其中， Ufrm 是框架编号， ESIZE 是导出模型中单元的最大尺寸。



如果单击 列出 LOG 文件，将打开记事本，显示将框架导出到 ANSYS 并继续进行分析所需的日志文件。



如果单击“ 创建 模型 ”按钮，会导出所选框架并关闭框架编辑器，同时应用所有更改。



在框架视图中单击鼠标右键，会显示包含以下选项的下拉菜单。





• Zoom In： 以单击点为中心放大图像。
• Zoom Out： 缩小图像。
• Zoom Box： 在窗口中单击两个点定义矩形区域，即可指定要放大的区域。
• Fit： 图形窗口恢复初始设置，显示图形的全部范围。
• 自动-Fit：启用此选项后，即使改变窗口大小，也会显示图形的全部范围。
• Move： 移动窗口中的图形内容。
• Distance： 计算窗口中两点之间的距离。结果显示在窗口底部状态栏中。当模型特征点靠近鼠标指针时，CivilFEM 会自动将鼠标指针调整到这些特征点。
• Angle： 计算由三个点确定的两条线段之间的角度。结果显示在窗口底部状态栏中。当模型特征点靠近鼠标指针时，CivilFEM 会自动将鼠标指针调整到这些特征点。



相关命令：

~FRMDEF

~FRMCR

~FRMGT

~FRMBS

~FRMLDS

~FRMVHS

~FRTRCK

~FRMGEN

~FRMLST

~FRMDEL

~FRMMDL
