CivilFEM 导入工具





此工具可从其他程序导入几何图形： DXF、 LiDAR、 SAP 2000 （7.10 版）和 Robot Millenium 97。导入工具为每个程序提供一个选项卡，基本流程相同：读取程序预先生成的输入文件，并生成供 CivilFEM 使用的输出文件。

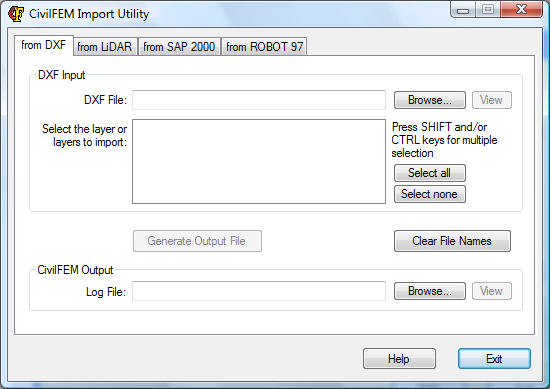

1.      DXF。选择要导入的 DXF 几何文件后，CivilFEM 将读取该模型中的现有图层，并允许选择要导入的图层：





从 DXF 文件读取的实体如下：3DFACE、ARC、CIRCLE、LINE、LWPOLYLINE、POINT、POLYLINE（POLYFACE MESH、3D POLYLINE、3D POLYGON MESH）、SOLID、TEXT、TRACE。

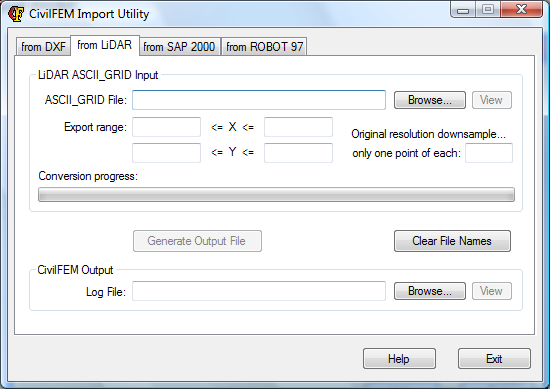

2.      LiDAR。首先选择要导入的 LiDAR 几何文件。随后可以指定要导入的坐标范围。LiDAR 文件可能包含大量信息，而这些信息并不总是模型生成所必需的。通过指定从原始文件中每隔多少个点取一个点用于模型，可以降低模型分辨率：

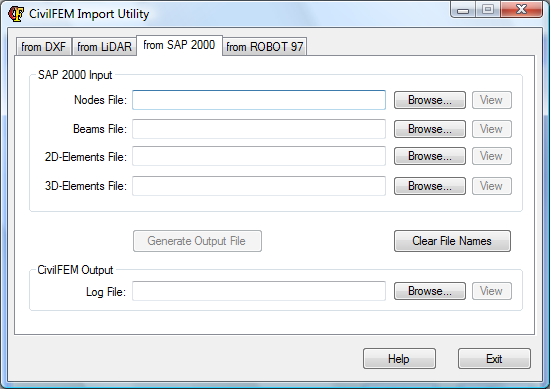

3.      SAP 2000 （7.10 版）。对于此程序，需要根据要导出的几何形状生成多个输入文件。为此，在 SAP 2000 中进入菜单：“显示 > 显示导入表 > 几何数据”，并分别为节点、梁等生成文件。在“CivilFEM Import Utility”对应的选项卡中选择已创建的文件：

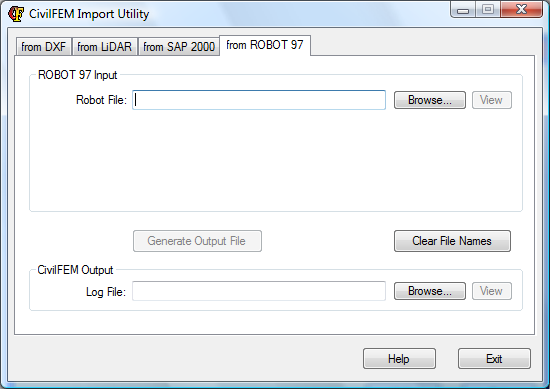

4.      Robot Millenium 97。对于此程序，需要生成包含待导出几何图形的单个输入文件。在 Robot Millenium 中，将模型保存为文本文件， “*.STR” （而不是 Robot 的“*.RTD”扩展名）。然后在“CivilFEM Import Utility”对应的选项卡中选择所创建的文件：







选择导入选项后，指定 Output（为 ANSYS 生成的输出文件）的名称，然后单击“Generate Output File”。该文件可以在 ANSYS 中执行。如果从 ANSYS 内部运行导入工具（Civil Preprocessor > 实用工具 > 从...导入）则会显示“Run”，可直接创建模型（建议先执行命令 ~CFCLEAR。）



该工具会保存最近使用的文件路径，以便于测试。如果要删除这些路径，只需单击“Clear File Names”按钮。“View”按钮用于方便地查看相应的输入/输出文件。
