~VARTH



~VARTH, KP1, KP2, KP3, KP4, SHVERT1, SHVERT2, SHVERT3, SHVERT4

修改网格区域单元的板属性，使其具有指定的变厚度

PREP7: Beam & Shell 属性

KP1

区域 I 角处的 Keypoint。

KP2

区域 J 角处的 Keypoint。

KP3

区域 K 角处的 Keypoint。

KP4

区域 L 角处的 Keypoint。

SHVERT1

用于 KP1.

SHVERT2

用于 KP2.

SHVERT3

用于 KP3.

SHVERT4

用于 KP4.

注意事项

-  此命令 适用于由三个或四个 keypoints 定义的任意区域。区域边可以是 直线或曲线。

-  SHVERT1 至 SHVERT4 必须预先定义。

-  系统将创建新的 Shell Vertex 和 Beam & Shell Properties，以符合区域各点所需的属性。

-  区域内的厚度将根据已定义的四个 Shell Vertex 的值进行插值。其他属性（材料、配筋率等）将在区域顶点定义的各个 分区内指定为常数。

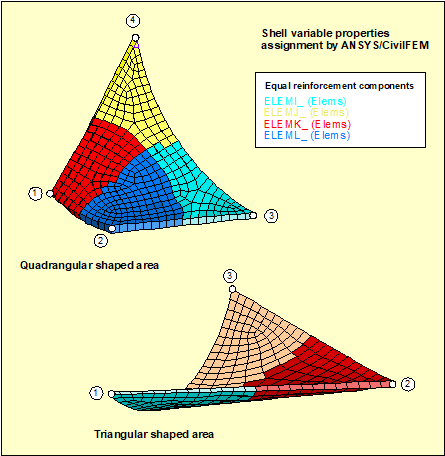

-  将为顶点定义的每个分区创建一个 单元组件，如下图所示。

菜单路径

主菜单 > 土木前处理器 > 实用工具 > 变厚度区域
