TXT 接口

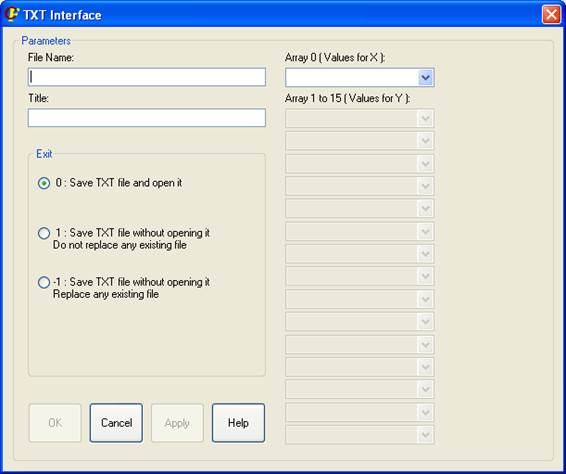

此窗口 可用于创建表格，数据来自 TXT，基于使用 Ansys o CivilFEM。如果用户需要，还可以使用命令 ~VWTXT 来生成 TXT。窗口外观如下：





用户 必须为生成的图形指定文件名。也可以 为工作表指定标题，但这是可选的。



首先 需要选择一个包含以下各项数值的向量：X。在 下拉列表 “数组 0” 中将显示满足以下条件的变量名称： 具有一个维度（向量）且类型为 数组 （而不是类型为 表格）。 此外，还可以选择自动编号（auto-numbering) 作为 X 的值，系统将为其赋值 1,2,3,4,5,...





请注意，如果不存在适用的变量，用于选择 以下内容的下拉列表将 为空：Y 将显示为空。如果存在适用的变量，请从列表中选择 以下内容的向量：X。选择向量后，将启用第一个 组合框，用于选择 Y.





用于选择以下内容的第一个 下拉列表：Y 还包含所有已定义向量的名称。如果选择一个包含以下各项数值的变量：Y， 系统将为其分配黑色（如有需要可以更改）。同时，还会启用一个新的下拉列表，用于选择 Y，以便在同一表格中表示多个向量。



有了一个序列后，即可生成 表格。



对于以下内容，最多可以 重复此过程 15 个向量：Y。所有这些 值都将在同一表格中表示。



选项 Exit 用于指定文件创建后的处理方式。



TXT 自动保存 选项：   0  – 创建文件并打开以供查看。   1 – 保存 TXT 文件但不打开。如果文件已存在， 将显示警告。   -1 – 保存 TXT 文件但不打开。如果已存在一个 同名文件，将替换该文件。

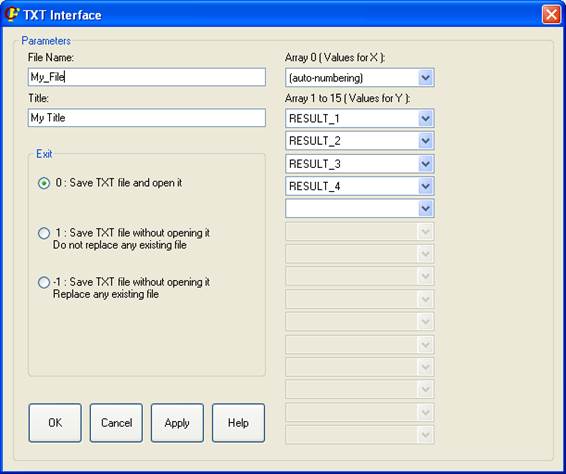

在该 示例中，最终窗口如下。如果不单击按钮 OK 而单击 应用，最终结果相同，但窗口不会 关闭。

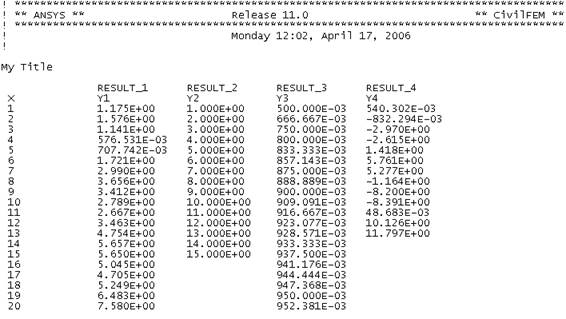

而在 中的结果TXT如下：







相关 命令：

~VWTXT
