15.1                 在 Microsoft Excel 中导出和表示向量

为了后续处理 ANSYS 和 CivilFEM 生成的数据，并便于读取和解释，向量导出工具可以自动创建一个包含这些数据的 MICROSOFT EXCEL 工作簿。

该工作簿包含两个工作表：

·         在工作表 CivilFEM 数据 中将以列的形式显示 导出的向量。每个向量的表头为其在 ANSYS 中的名称。

·         在工作表 CivilFEM 图形 中，根据所选选项在 EXCEL 的 XY 图表中表示这些向量。

可以导出任意长度的数值向量，这些向量由 ANSYS 或 CivilFEM 命令创建。应使用的命令是 ~VWXLS.

已对该工具进行测试，确保其在 Excel 97、Excel 2000 和 Excel XP 版本中 正常运行。





15.2                 将向量导出为 HTML 和 ASCII

与将向量导出为 EXCEL 的方式相同，也可以创建 HTML 文档或 ASCII 文本，其中包含由所选向量组成的表格。

该表格的表头将包含向量名称。

可以导出任意长度的数值向量，这些向量由 ANSYS 或 CivilFEM 命令创建。应使用的命令是 ~VWHTML 用于 HTML 文档，~VWTXT 用于 ASCII 文本。

HTML 文档中生成的代码符合 HTML 4.0 标准。

















































15.3 将 Revit 导入 CivilFEM





定义： 这是一种通过 Revit 生成 APDL 宏，以便将金属杆件结构导入 CivilFEM 的工具。

Revit Structure 提供了使用其应用程序编程接口（API）的功能，从而可以获取 Revit 中所创建模型的相关数值，包括其解析几何信息（节点和单元的定位）以及截面和相关材料的属性。



15.3.1 截面

Revit 拥有一个适用于所有安装的结构金属截面目录。CivilFEM 中的截面按类型 和尺寸创建。

研究了西班牙、法国和美国各类截面所关联族的名称。

所使用的单元类型为“Beam 188”。



15.3.2 钢材

将根据钢材的屈服极限作为离散化标准来集成钢材，因此根据所选钢材类型（欧洲 或美国），其屈服极限与 CivilFEM 目录中的钢材相比不得相差超过 5%。



15.3.4 导出

通过 Revit Structure 图形界面中的窗口，按照以下路径访问导出工具：









Complementos à 外部工具 à CivilFEM 链接

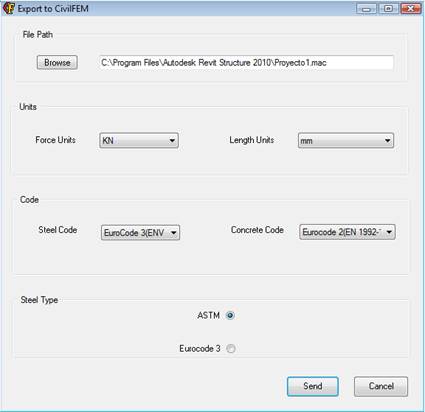

将出现以下窗口：







1.    选择文件 路径: 将显示当前建模 Revit 项目保存所在的路径。如果项目尚未保存，将显示 Revit Structure 2010 的安装路径。可以选择所需的导出路径。.mac 文件将以项目名称命名。



2.    选择单位: 通过这些下拉框选择 CivilFEM 模型所采用的长度和力的单位。默认显示 Revit 项目建模时所使用的单位。



3.    选择规范: 可以选择用于 CivilFEM 校核和设计的结构规范，默认显示欧洲规范。



4.    选择钢材 类型: 同样，需要选择用于钢材转换的钢材类型，默认采用 ASTM。
