车辆编辑器





在此窗口中可以创建车辆（命令 ~BLVST, ~BLVA, ~BLVB, ~BLVC, ~BLVD, ~BLVEND）、从库中导入（命令 ~BLVLIB）、修改（命令 ~BLVMDF）、 删除车辆（命令 ~BLVDEL）以及列出 已创建的车辆（命令 ~BLVLST).

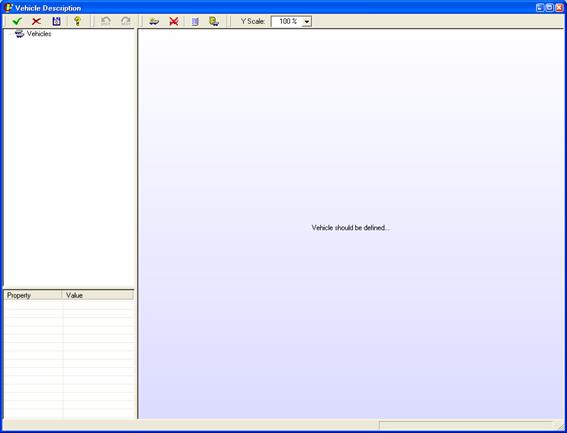

车辆编辑器窗口 的结构如下：









El 对象 树 是车辆、列、行和荷载集合的示意表示。对象树中每个元素的所有属性 均可在主窗口中查看，其中一些属性可在属性 窗口中修改；在此窗口中，以灰色显示的数据不可由用户编辑， 以黑色显示的数据可以编辑。



窗口 上部是工具 栏，其外观将根据对象树中所选元素的类型而变化。



对象树

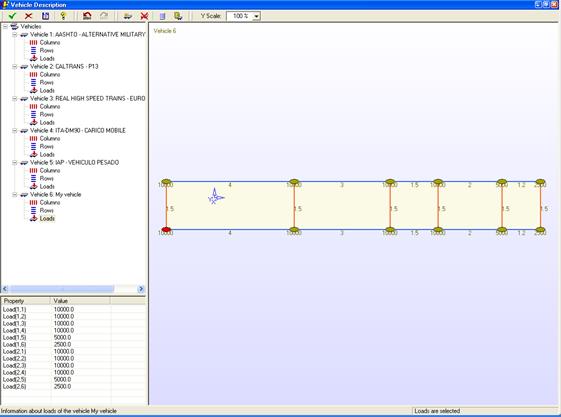

对象树中包含车辆。车辆以其名称和 分配的编号表示。



在对象树的不同元素上单击鼠标右键时，将出现 上下文菜单，显示可对该元素或元素组执行的操作。



对于车辆，可以执行以下操作：



• 插入车辆： 插入新车辆。
• 删除车辆： 从 结构中删除车辆（命令 ~BLVDEL).
• 列出车辆： 列出用户选择的车辆 （命令 ~blvlST).
• 车辆库： 从 CivilFEM 车辆库 导入车辆（命令 ~blvlIB).



选择特定车辆时，可以执行以下操作。



• 列: 输入列数。
• Rows: 输入行数。
• 荷载： 编辑车辆荷载。





属性窗口



此窗口位于对象树下方，具有三项功能：



• 显示每个所选对象或对象组的 属性。每次选择对象（车辆、行等）时，窗口都会显示其全部 属性。
• 允许修改 数据。所选对象具有可更改的属性。 只需编辑属性窗口中的相应 单元格即可。
• 作为某些操作的 对话框。在某些情况下，例如创建车辆时，需要输入一系列数值或属性 才能执行所选操作。属性窗口的 外观将改变为用于输入这些数据的对话框。





工具栏



窗口上部是工具栏。工具栏由一组按钮和下拉列表组成。工具栏分为两部分：固定部分在车辆定义的任何时刻均保持不变；可变部分根据具体情况进行调整，仅显示当前可用的按钮。



工具栏的固定部分如下：



                                     退出并 保存所做的更改。

                                     退出 而不保存更改。

                                     保存 更改。

                                     展开 此帮助文档。

                                     列出 车辆属性（命令 ~ BLVLST).

         主窗口视图的 缩放比例。

                                      插入 车辆

                                      删除 车辆

                                      访问 CivilFEM 车辆库导入窗口（命令 ~BLVLIB).

                                      撤销操作 按钮。

                                      重做操作 按钮。可以重做的操作就是可以 撤销的操作。



工具栏的可变部分包含一系列按钮，这些按钮会根据具体情况、 当前选中的元素等逐步启用。使用这些按钮可以执行的功能与在对象树中通过单击右键出现的 上下文菜单所执行的功能相同。



右键菜单是上下文相关的，在工具栏中也可以找到





主窗口用于以图形方式表示车辆。垂直比例 可通过工具 栏的下拉列表进行调整。在窗口上单击鼠标右键时， 将出现包含以下选项的上下文菜单：





• 放大 : 将图像以鼠标点击的点为中心进行放大。
• 缩小： 缩小图像。
• 缩放框： 通过在窗口中点击两个点定义矩形，从而指定要放大的区域。
• Fit: 图形窗口恢复其原始设置，显示整个图形范围。
• 自动-Fit: 启用此选项后，即使更改窗口大小，也会显示整个图形范围。
• 移动： 移动窗口中的图形内容。
• 距离： 计算窗口中两点之间的距离。结果显示在窗口底部的状态栏中
• 角度： 计算由三个点定义的两条线段之间的角度。结果显示在窗口底部的状态栏中。
• 另存为。..： 将图形导出为矢量图形（*.WMF）或位图（*.BMP）。



            点击车辆属性列表按钮后，将进入以下对话框：





• KEYGEN：       列出所选车辆的一般属性。
• KEYGEOM：   列出所选车辆的几何属性
• KEYLOAD：     列出所选车辆的荷载。



点击 CivilFEM 车辆库导入按钮后，将进入以下对话框：





• 组： 车辆所属的规范或组。
• 名称： 车辆在规范中的名称或类型。
• 系数： 应用于荷载的系数。由用户输入
