悬索桥 生成器
- 悬索桥或 无支承桥。
- 对称桥 或非对称桥。
- 桥面板类型有 三种不同的选择。
o Bridge Section：板式或箱式。
o Solid Section。
o Pattern.
- 桥梁 分为以下三个部分：
o 入口或左侧区域。
o Central.
o 出口或右侧区域。
所有部分的基准线均为直线， 在立面上为抛物线或直线。
对于 斜拉桥，结构由两个门架组成，每个门架设有一根或两根横梁，用于锚固拉索。
生成的 桥梁沿用桥梁模块中的相同约定，并且该模块中现有的所有 荷载生成功能均适用。
以下 各节将说明所包含的不同类型。桥梁始终生成 为 3D 模型。
1 基于一个生成的桥梁 BRIDGE SECTION
1.1 类型
允许的 类型是可以生成为 桥梁截面， 即板式桥和箱式桥。
1.2 生成器的使用
调用 桥梁生成器之前，用户必须定义以下 参数：
- 所采用的 单位制。
- 材料： 混凝土、钢筋、拉索用钢材。
- 拉索和门架的 单元类型。
随后 使用命令调用生成器屏幕 ~BRPD，NombreFichero
或 通过以下路径使用菜单：
土木 前处理器 > 桥梁准备 > 预设计桥梁 > 混凝土 悬索桥
1.3 数据输入界面

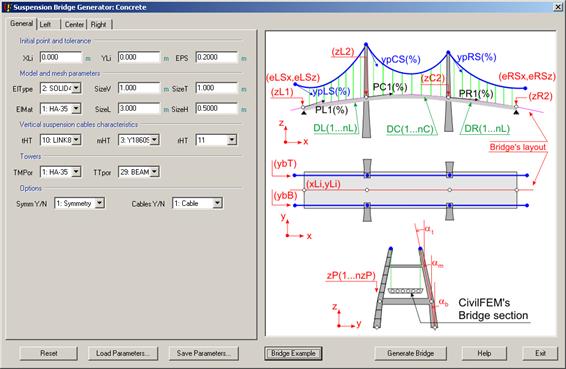

以下 图示给出了数据输入界面， 每个界面的说明可参见示意图及 下一节。
1.4 数据说明

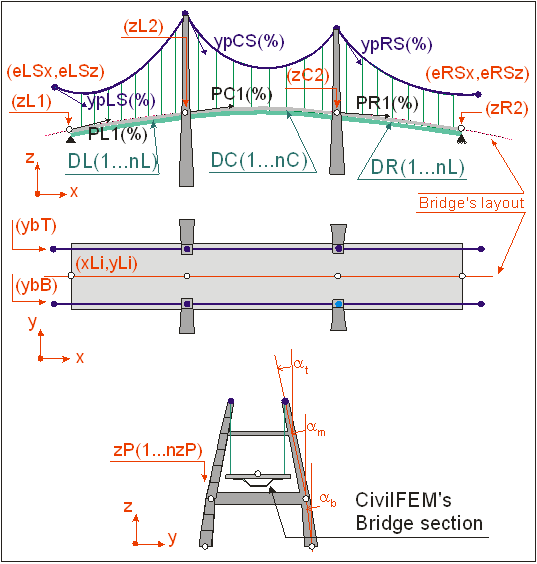

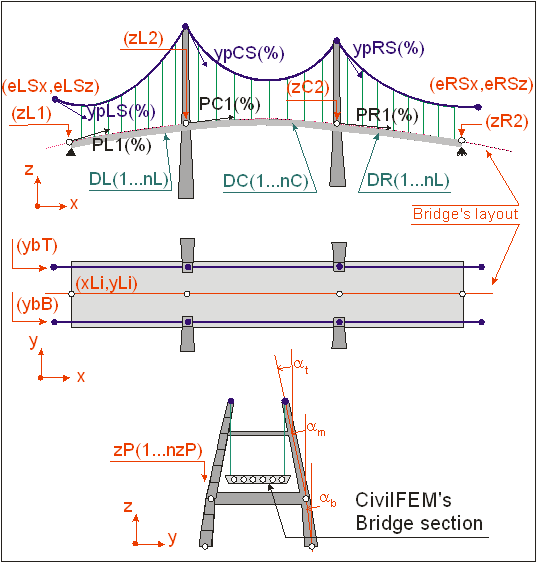

参见附图，就几何参数而言，所需数据如下：
节点定位的 初始点和容差：
|
XLi, YLi |
左侧初始点的平面坐标。 |
|
EPS |
用于节点识别的容差。 |
网格划分和 模型参数：
|
EIType |
单元类型（必须为 SOLID45）。 |
|
EIMat |
单元材料。 |
|
SIZEV, SIZET, SIZEL, SIZEH |
划分尺寸（垂直、 横向、纵向及减重孔处）。 |
表示对称性和 类型的参数：
|
对称 Y/N |
若为 1，则桥梁对称；否则 为非对称。 |
|
缆索 Y/N |
若为 1，则桥梁为悬索桥；若为 0，则不是悬索桥，仅 创建桥面板。 |
桥梁起始段、 中间段和末段：
|
DL, DC, DR |
分别表示左段、 中段和右段平面长度的向量（第一段的第一个点和末段的 最后一个点悬臂伸出）. 各距离用逗号 ',' 分隔，并用 '@' 表示重复。示例：4.5, 6@3.5, 4.5 等同于：4.5, 3.5, 3.5, 3.5, 3.5, 3.5, 3.5, 4.5 |
|
PL1, PC1, PR1 |
分别表示左段、中段和右段起始处的坡度（单位为 %，正坡度表示 上升）。 |
|
SL1, SLm, SL2 |
分别表示左段起始处、中部和末端的截面。 |
|
SCm, SC2 y SRm, SR2 |
分别表示中段和右段中部及末端的截面。 |
|
TrL, TrC, TrR |
分别表示左段、中段和 右段的切线变化（0 表示平滑；1 表示不连续）。 |
|
ZL1 |
左段起始端的标高。 |
|
ZL2, ZC2, ZR2 |
分别表示左段、中段和 右段末端的标高。 |
缆索 特性：
|
tHL, tHC, tHR |
分别表示左侧、中部和右侧吊索的类型。 |
|
mHL, mHC, mHR |
分别表示左侧、中部和右侧吊索的材料。 |
|
rHL, rHC, rHR |
分别表示左侧、中部和右侧吊索的实常数。 |
|
tHT |
斜拉索类型。 |
|
mHT |
材料斜拉索。 |
|
rHT |
拉索的实常数。 |
锚点 位置：
|
eLSx, eLSz |
左跨上部缆索的初始坐标 (x,z)。 |
|
eRSx, eRSz |
右跨上部缆索的初始坐标 (x,z)。 |
|
ybLT, ybLB |
左跨上、下部缆索在纵坐标“y”处的位置。 |
|
ybRT, ybRB |
右跨上、下部缆索在纵坐标“y”处的位置。 |
|
ypLS, ypCS, ypRS |
左跨、中跨和右跨缆索起点处的斜率 (%)。 |
立柱相对于竖直线的 倾斜角：
|
AlfaLt、AlfaLm、AlfaLb |
左立柱的上部、中部（横梁之间）和下部与竖直线形成的 角度 (º)。 |
|
AlfaRt、AlfaRm、AlfaRb |
右立柱的上部、中部（横梁之间）和下部与竖直线形成的 角度 (º)。 |
刚架：
|
TMPor |
刚架所采用的材料类型。 |
|
Ttpor |
刚架所采用的单元类型。 |
|
zPL(),zPR() |
左、右刚架柱的分割尺寸。 |
|
sPL(),sPR() |
梁&壳属性 左、右刚架柱的属性。 |
|
DTLyn, DTRyn |
值为 1 表示左、右刚架分别设有上部横梁。 |
|
DBLyn, DBRyn |
值为 1 表示左、右刚架分别设有下部横梁。 |
|
NDivDL, NDivDR |
左、右跨横梁的分割数，分别为。 |
|
BPDTL, BPDBL |
梁&壳属性左跨上部和下部横梁的 属性，分别对应。 |
|
BPDTR, BPDBR |
梁&壳属性右跨上部和下部横梁的 属性，分别对应。 |
|
PzDTL, PzDBL |
分割数 zPL()左跨上部和下部横梁的 分别为。 |
|
PzDTR, PzDBR |
划分数量：zPR() 右侧跨的上、下横梁分别的。 |
2 基于一个生成的桥梁 SOLID SECTION
2.1 类型
允许的类型是任何可以生成为 实体截面.
在 生成桥梁时，截面的线性单元将转换为 壳，2D 单元将转换为 实体.
2.2 生成器的使用
调用桥梁生成器之前，用户必须定义以下参数：
- 所采用的单位制。
- 然后必须生成 实体截面，并在其中定义材料。
- 缆索和刚架的单元类型。
最后，使用命令调用生成器界面：~BRPD, 文件名
或通过菜单
Civil 前处理器 > 桥梁准备 > 预设计桥梁 > 通用悬索 桥
2.3 数据输入界面

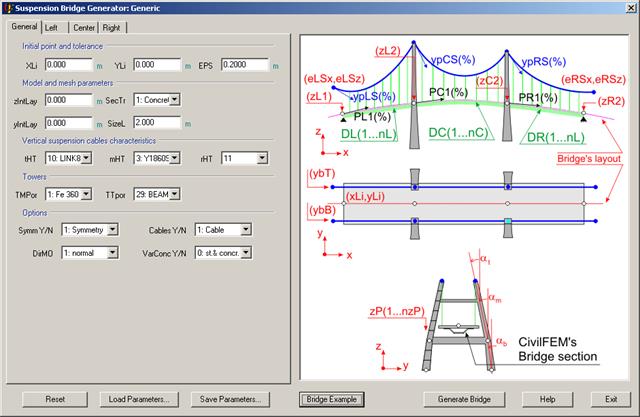

以下图示展示了数据输入界面；各界面的说明可参见图示及下一节。
2.4 数据说明
参见附图，就几何参数而言，所需数据如下：
为使说明更加清晰并减少重复，本节仅说明通用截面部分的专用参数，其余参数已在上一节中定义：
网格划分和模型参数：
|
SecTr |
截面标识。 |
|
ZintLay、YIntLay |
截面坐标系中，截面与桥面轴线交点的坐标。 |
|
SizeL |
桥梁截面纵向分段的尺寸。 |
表示对称性和类型的参数：
|
对称 Y/N |
如果为 1，则桥梁为对称桥梁；否则为非对称桥梁。 |
|
缆索 Y/N |
如果为 1，则桥梁为悬索桥；如果为 0，则不是悬索桥，仅创建桥面。 |
|
可变混凝土 Y/N |
如果为 0，梁高变化也应用于混凝土；如果为 1，梁高变化仅应用于钢材。 |
|
DirMO |
如果为 1，截面垂直于桥面布置；如果为 0，则按照全局 OZ 轴保持布置。 |
桥梁起始段、中间段和末段：
|
DL, DC, DR |
分别表示左段、中段和右段平面长度的向量（第一段的第一个点和末段的最后一个点为悬臂点）。 各距离以逗号 ',' 分隔，并使用 '@' 表示重复。示例：4.5, 6@3.5, 4.5 与以下内容相同：4.5, 3.5, 3.5, 3.5, 3.5, 3.5, 3.5, 4.5 |
|
PL1, PC1, PR1 |
分别表示左段、中段和右段起始处的坡度（正坡度表示上坡），单位为 %。 |
|
CL1, CLm, CL2 |
分别表示左段起始处、中心处和末端的桥面厚度。 |
|
CCm, CC2 y CRm, CR2 |
分别表示中段和右段中部及末端的桥面厚度。 |
|
ZL1 |
左段起始端的标高。 |
|
ZL2, ZC2, ZR2 |
分别表示左段、中段和右段末端的标高。 |
3 基于一个生成的桥梁 PATTERN SKETCH
3.1 类型

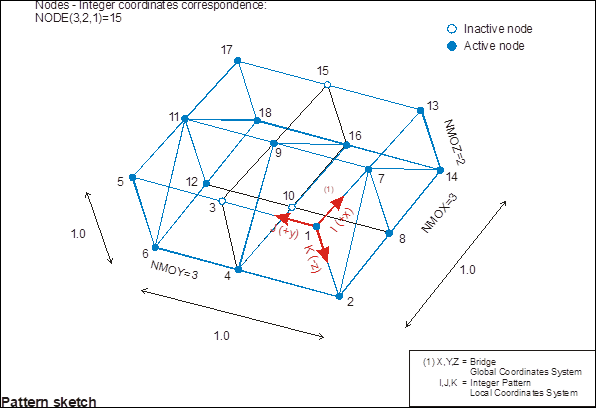

允许的类型可以是任何能够由一个 模式 o 杆件模块.
一个 pattern 只是连接立方网格内定义节点的一组杆件。
pattern 的定义包括：
- 垂直于 I、J 和 K 轴的各平面之间的间距；这些平面相互相交时形成节点。
- 网络节点之间的连接，这些连接将构成 pattern 的杆件。
- 杆件特性。
3.2 生成器的使用
调用桥梁生成器之前，用户必须定义以下量：
- 所采用的单位制。
- 材料： 混凝土、钢筋、缆索用钢。
- 缆索和门架的单元类型。
接下来使用命令调用生成器界面：~BRPD, 文件名
或者按照路径：
Civil 前处理器 > Bridges Prep > 预设计桥梁 > 钢悬索 桥
3.3 数据输入界面

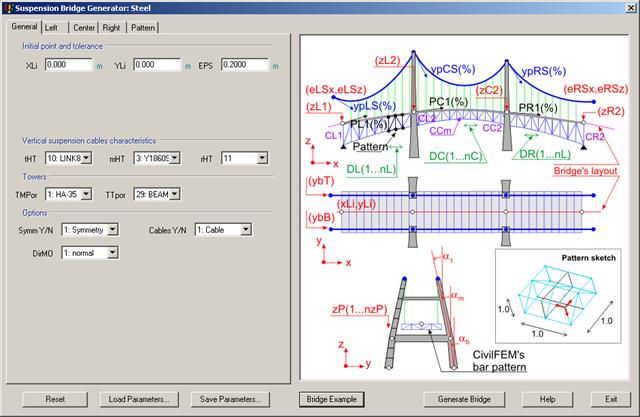

以下图示给出了数据输入界面，各界面的说明可参见图示及下一节。
3.4 数据说明

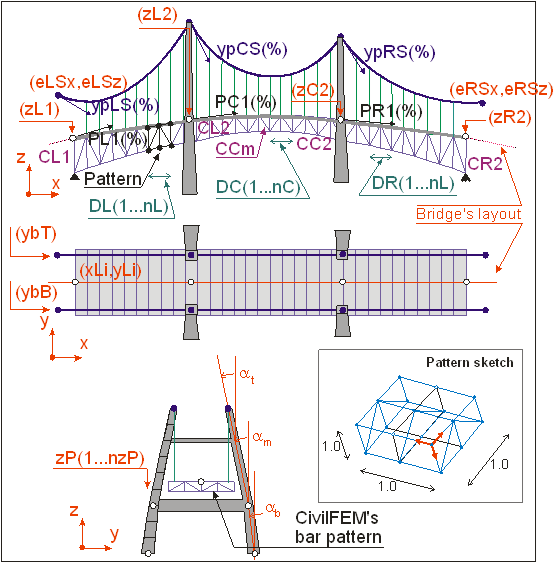

参照附图，对于几何参数，需要输入以下数据：
为使说明更加清晰并减少重复，本节仅说明以下部分的特定参数：
通用截面，其余参数已在前面各节中定义：
Pattern：
|
MoTyp |
模块中杆件所属的单元类型。 |
|
MatMO |
pattern 中杆件的单元材料。 |
|
W_Deck |
桥面宽度。 |
|
OriNod |
起始节点。 |
|
DesNod |
目标节点。 |
|
MoCon |
如果为 0，则起始节点与目标节点之间不存在杆件。否则，取用Beam&Shell 属性杆件的 |
|
ModvX()、ModvY()、ModvZ() |
pattern 中各划分的相对坐标 X、Y、Z 向量。 第一个相对坐标必须为 0.0，最后一个必须为 1.0。在第二个坐标与最后一个坐标之间的位置输入负值，表示桥面板在该点不悬挂。 |
桥梁的起始、中央和 末段：
|
DL, DC, DR |
分别表示左侧、中央和右侧桥段平面长度的向量（第一个桥段的第一点和末段的 最后一点为悬臂点）。 各距离之间用逗号 ',' 分隔，并使用 '@' 重复。示例：4.5, 6@3.5, 4.5 等同于： 4.5, 3.5, 3.5, 3.5, 3.5, 3.5, 3.5, 4.5 |
|
PL1, PC1, PR1 |
分别表示左侧、中央和右侧桥段起点处的坡度（正坡度表示上坡），单位为 %。 |
|
CL1, CLm, CL2 |
分别表示左侧桥段起点、中点和末端处的桥面板厚度。 |
|
CCm, CC2 y CRm, CR2 |
分别表示中央和右侧桥段中部及末端处的桥面板厚度。 |
|
ZL1 |
左侧桥段起始端的标高。 |
|
ZL2, ZC2, ZR2 |
分别表示左侧、中央和右侧桥段末端的标高。 |
4 基于一个生成的桥梁 MIXED SECTION 1
4.1 类型
这是由通用截面生成的桥梁中的一种特殊情况，其中组合截面由 梁上板式桥面组成：
4.2 生成器的使用
调用桥梁生成器之前，用户必须定义以下 参数：
- 要使用的 单位制。
- 用于支撑体系、缆索和刚架的 材料及单元类型。
- 相关的 横截面和 Beam & Shell Properties。
最后使用命令 调用生成器界面 ~BRPD, 文件名
或通过以下菜单
Civil 前处理器 > Bridges Prep > 预设计桥梁 > 混合截面类型 1
4.3 数据输入界面

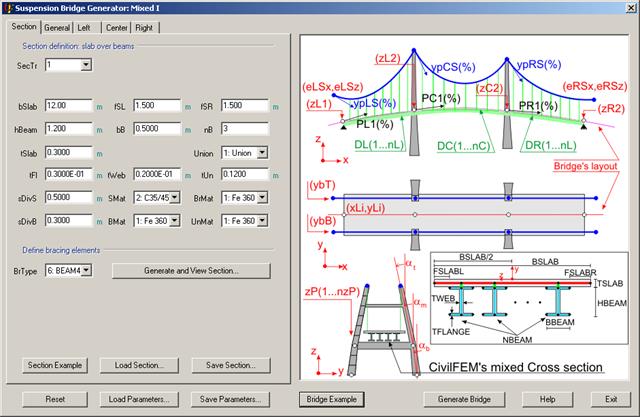

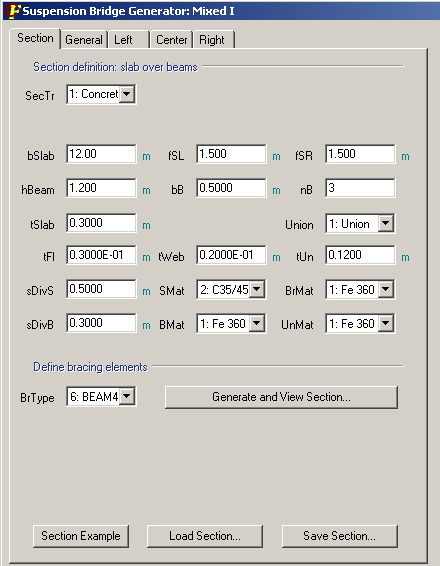

以下图示重现了数据输入界面，其具体说明可在图示和 下一节中查看。
4.4 数据说明
参见附图，就几何参数而言，所需数据如下：
为使说明更加清晰并减少冗余，仅说明选项卡 截面 中通用截面窗口不存在的参数， 因为其余参数已经定义。
截面定义：
|
SecTr |
截面标识。 |
|
bSlab |
混凝土顶板总宽度 |
|
fSL |
左侧悬臂长度 |
|
fSR |
右侧悬臂长度 |
|
hBeam |
双T形梁高度 |
|
tSlab |
顶板厚度 |
|
tFL |
双T形梁翼缘厚度 |
|
tWeb |
双T形梁腹板厚度 |
|
Union |
1：存在连接虚拟单元 0：不存在 |
|
tUn |
连接虚拟单元厚度 |
|
sDivS, sDivB |
板和梁的划分尺寸 |
|
SMat, BMat |
板和梁的材料 |
|
BrMat |
支撑材料 |
|
UnMat |
连接虚拟单元材料 |
支撑单元定义：
|
BrType |
支撑单元类型 |

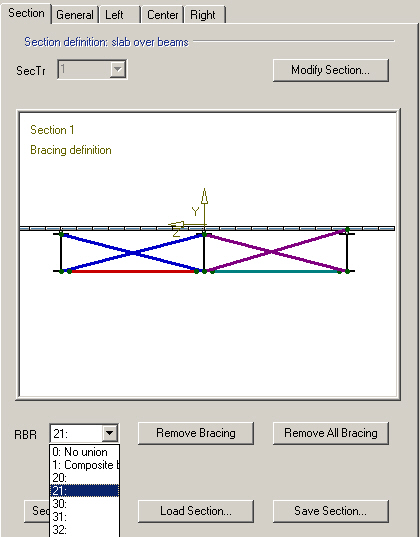

定义上述所有参数后，单击生成按钮即可显示组合截面：
将出现以下窗口，可在其中修改支撑：
在此窗口中可以创建或删除支撑，也可以修改其 Beam & Shell properties。
按钮
|
截面示例 |
加载一个组合梁截面示例 |
|
加载截面… |
加载一个组合梁截面 |
|
保存截面… |
保存一个组合梁截面 |
5 基于一个生成的桥梁 MIXED SECTION 2
5.1 类型
这是由通用截面生成的桥梁的一种特殊情况，其中组合截面由金属箱梁上的板式桥面组成：
5.2 生成器的使用
调用桥梁生成器之前，用户必须定义以下参数：
- 要使用的单位制。
- 用于横向支撑、拉索和门架的材料及单元类型。
- 相关的横截面以及 Beam & Shell Properties。
最后，使用以下命令调用生成器界面：~BRPD, 文件名
或通过菜单
Civil 预处理器 > Bridges Prep > 预设计桥梁 > 混合截面类型 2
5.3 数据输入界面

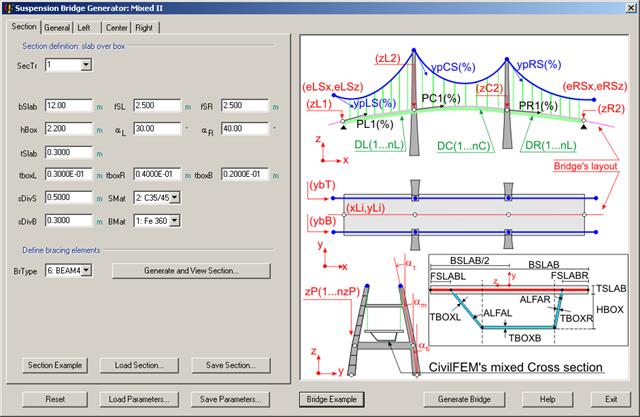

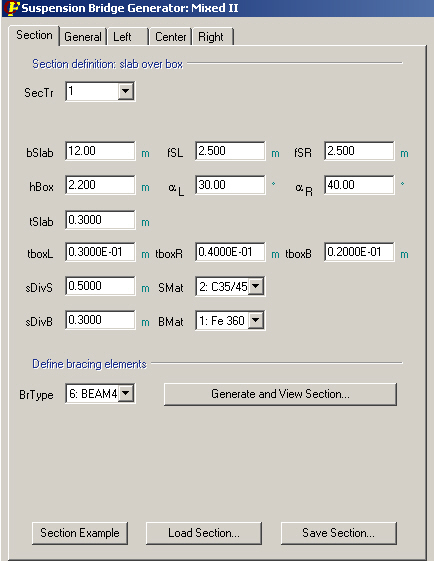

以下图示展示了数据输入界面；各界面的说明可参见图示及下一节。
5.4 数据说明
参考附图，就几何参数而言，需要以下数据：
为便于说明并减少重复，仅说明选项卡截面 中通用截面窗口不存在的特有参数，因为其余参数已定义。
截面定义：
|
SecTr |
截面标识。 |
|
bSlab |
混凝土顶板总宽度 |
|
fSL |
左侧悬臂长度 |
|
fSR |
右侧悬臂长度 |
|

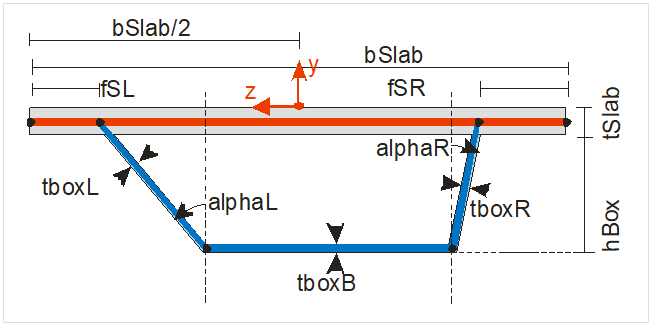

hBox |
箱梁高度 |
|
tSlab |
顶板厚度 |
|
αL, αR |
箱梁左侧相对于竖直方向的角度 和右侧 |
|
tboxL, tboxR |
箱梁左、右侧板厚度 |
|
tboxB |
箱梁底板厚度 |
|
sDivS, sDivB |
板和梁的分割尺寸 |
|
SMat, BMat |
板和箱梁的材料 |
支撑构件的 定义：
|
BrType |
支撑构件类型 |

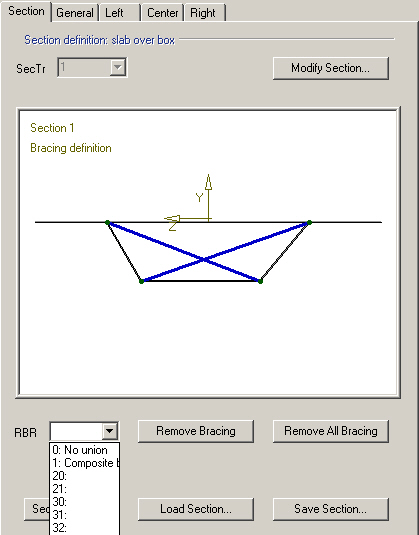

定义完上述所有参数后，点击生成按钮即可查看混合截面：
将显示以下窗口，可在其中修改支撑：
在此窗口中可以创建新的支撑、删除支撑或更改其 梁 & 壳属性。
按钮
|
截面示例 |
加载一个混合梁截面示例 |
|
加载截面… |
加载混合梁截面 |
|
保存截面… |
保存梁的组合截面 |
相关 命令：
