CivilFEM 设置选项





在此 窗口中选择 CivilFEM 将使用的参数：启用的规范、单位等。



该窗口由以下选项卡组成，每个选项卡通过顶部的标签进行标识：

• 规范
• 单位
• CF 配置
• 桥梁 配置 （仅当桥梁和 CivilFEM 非线性模块已激活时可用）
• 岩土 配置 （仅当岩土与基础模块已激活时可用）
• 预应力 混凝土配置 （仅当预应力混凝土模块已激活时可用）
• GUI 配置

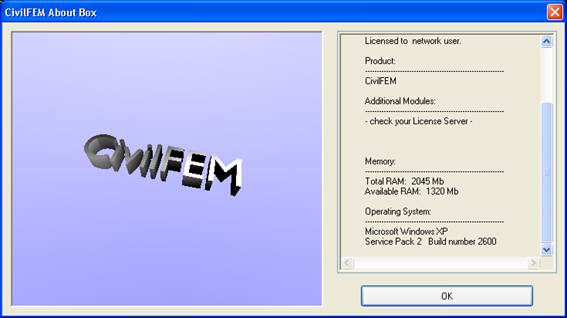

左下方有一个按钮关于。该按钮可打开一个窗口，其中显示已安装的 CivilFEM 版本、许可证、可用内存和操作系统的相关信息（命令~CFABOUT).

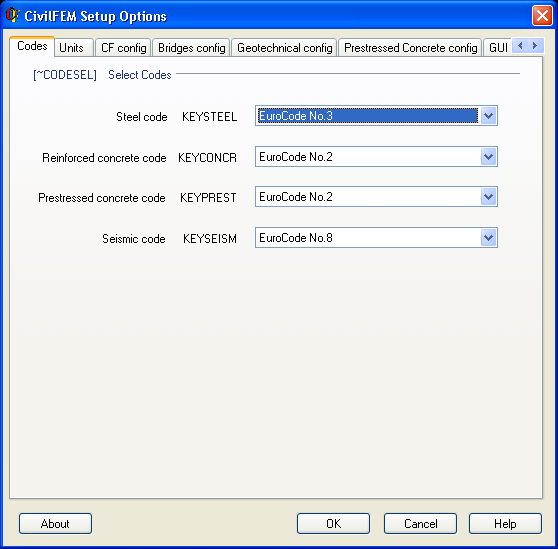

选项卡 规范





可以选择钢结构、钢筋混凝土、预应力混凝土以及抗震规范的启用规范。默认显示欧洲规范。 请参见命令~CODESEL

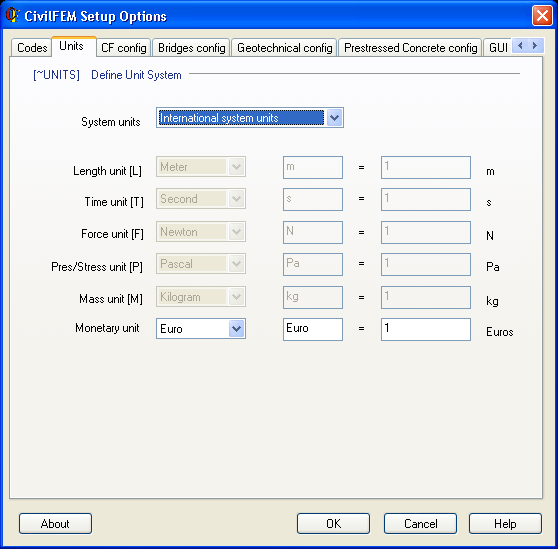

选项卡 单位





选择整个计算所使用的单位制。默认情况下，CivilFEM 采用国际单位制（SI）。由于各单位彼此相关，只能自定义其中 3 个单位，其余单位将自动计算。结果数据以相应单位给出，必须在第二列中指定其缩写。 请参见命令~UNITS.

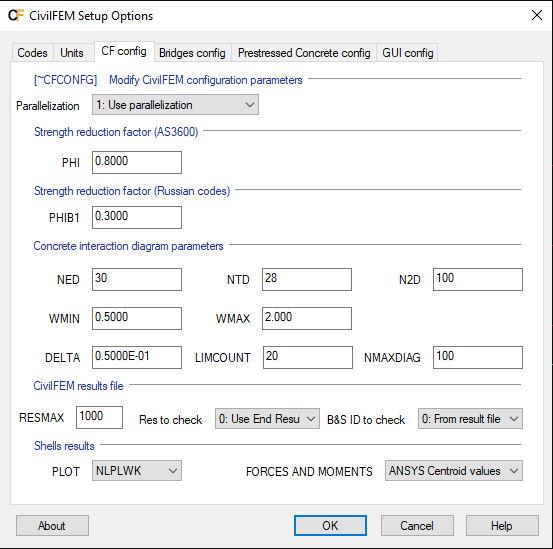

选项卡 CF 配置









在此 选项卡中确定各种配置参数。



AS3600 规范的抗力折减系数（抗力折减系数)

• PHI：复合弯曲的折减系数。



俄罗斯规范的抗力折减系数（抗力折减系数）：

• PHIB1：剪切折减系数。



相互作用图（混凝土相互作用图参数)

• NED：应变变量的步数。
• NTD：角度变量的步数。
• N2D：平面图的步数。
• WMIN：最小配筋系数。
• WMAX：最大配筋系数。
• DELTA：用于确定图中心的系数。
• LIMCOUNT：设计过程中执行的最大迭代次数。
• NMAXDIAG：文件中保存的最大图形数。



CivilFEM 结果文件（CivilFEM 结果文件)

• RESMAX：CivilFEM 结果文件中的最大记录数。
• RES TO CHECK：在校核/设计中使用各端部的内力，或使用节点处的平均内力。
• B&S ID TO CHECK：选择从何处获取 beam and shell property 的标识符。默认使用从 CivilFEM 结果文件（rcv）中获取的 B&S。如果已执行 emodif 且无需重新求解，也可以选择从当前模型获取。此选项适用于钢筋混凝土结构和钢结构的验算与设计。



板结果绘图（壳结果图)

• PLOT：用于绘制 CivilFEM 板结果的 ANSYS 结果。
• FORCE AND MOMENTS：使用 ANSYS 在形心处的应力值，或使用 CivilFEM 在每个节点处计算的应力值（对于 Shell181 和 Shell182，此时建议激活用于请求板中间层结果的 keyoption）

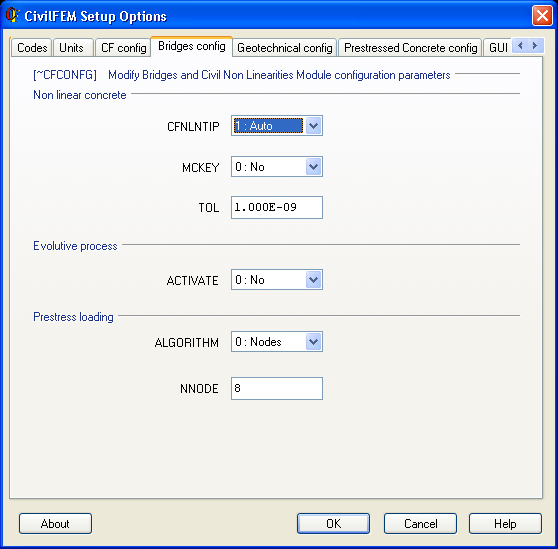

选项卡 桥梁配置





对于非线性计算，需要定义此窗口中列出的参数。

• CFNLNTIP：自动生成实常数。
• MCKEY：使用弯矩-曲率图进行简化计算。
• TOL：为以下内容设置的容差：偏移量.



可以在此窗口中激活渐进计算。激活后将立即停用非线性计算。



将预应力荷载传递到模型时，CivilFEM 可以采用两种不同的算法。可在选项框中选择算法ALGORITHM。 对于节点法，还可以在选项框中指定分配节点数NNODE（最少 8 个）。

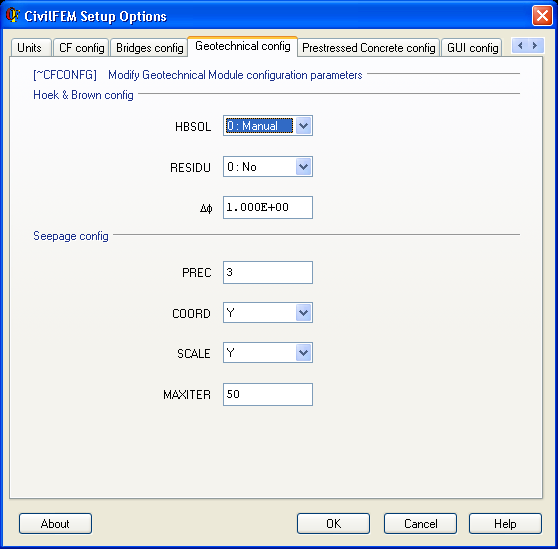

选项卡 岩土配置





在此 窗口中配置 Hoek & Brown 的计算参数（Hoek & Brown 配置）以及渗流参数（渗流配置).



Hoek & Brown 配置

• HBSOL：自动模式（在 子步）或手动模式（在 求解).
• RESIDU：考虑残余强度参数。
• Df：Hoek & Brown 材料曲线分段的精度（以度为单位）。



渗流 配置

• PREC：精度位数。
• COORD：计算坐标。
• SCALE：相对于初始位置进行缩放。
• MAXITER：最大迭代次数。

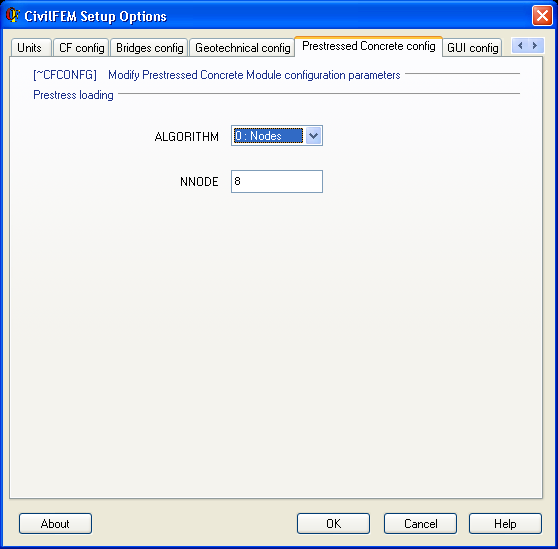

选项卡 预应力混凝土 配置





将预应力荷载传递到模型时，CivilFEM 可以采用两种不同的算法。这些算法可在复选框中选择ALGORITHM。 对于节点法，还可以在复选框中指定分配节点的数量NNODE（最少为 8 个）。

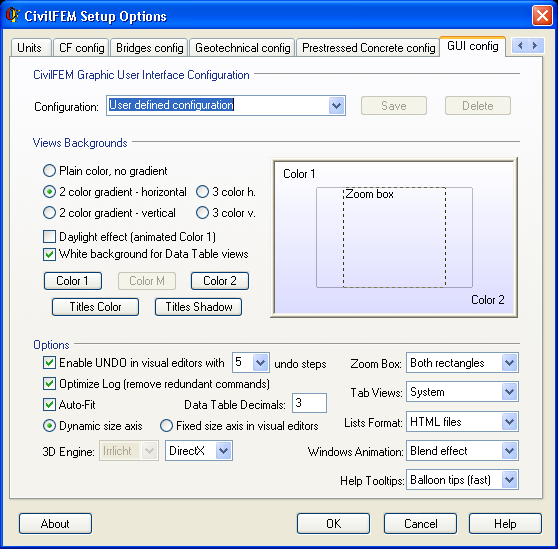

选项卡 GUI 配置





此选项卡包含所有图形选项、界面配置、背景颜色以及以下选项：

• 颜色渐变可通过以下选项选择：纯色，无渐变（无渐变，单一颜色）、双色渐变 – 水平（水平双色渐变）、双色渐变 – 垂直（垂直双色渐变）、三色水平（水平三色渐变）、 三色垂直（垂直三色渐变）。颜色通过以下按钮选择：颜色 1, 颜色 2（仅在选择渐变时可用）以及颜色 M（三色渐变的中间颜色）。还可以选择根据一天中的时间对 Color 1 进行动态显示（日光效果).
• 数据表视图的 白色背景： 为数据表设置白色背景，不受图形窗口所选颜色或渐变的影响。
• 标题颜色和 标题阴影： 用于选择 CivilFEM 所有图形窗口中标题及标题阴影颜色的按钮。
• 在可视化编辑器中启用 UNDO， 撤销步数为 XX：启用在 CivilFEM 图形窗口中撤销操作的功能。XX 定义可执行/撤销的步数。（更改此值时，应考虑可用的空闲内存以及正在处理的数据库大小）。
• 优化日志：此选项会删除操作 CivilFEM 编辑器时产生的冗余命令。
• Auto-Fit：自动调整 CivilFEM 编辑器中的对象视图范围。
• 数据 表小数位数. GUI 窗口表格中使用的小数位数。这些表格位于 CivilFEM 编辑器中。
• Dynamic size axis/Fixed size axis： 用于动态或静态绘制坐标轴的选项。这些坐标轴位于 CivilFEM 编辑器中。
• 3D 引擎：CivilFEM 三维窗口中使用的 3D 引擎和驱动程序（Direct X、 OpenGL 或软件模拟）。
• 高级 DLL 管理（仅适用于 32 位版本）：为 32 位系统中的内存管理保留的选项。
• 缩放框x：执行缩放框（窗口缩放）时在视图中标记的区域。可以是用鼠标标记的矩形、按视图实际比例显示的矩形，或两个矩形。
• 选项卡视图s：编辑器的不同选项卡（tabs）可以位于底部（如 Windows 2000 中，但在 Windows XP 中已过时）、顶部，或根据操作系统确定（Win2000：底部；WinXP：顶部）。
• 列表格式：所请求的数据/结果的列出格式。可以是 ASCII 或 HTML。此选项可由命令 ~LSTFMT.
• 窗口 动画： 窗口打开或关闭时的图形动画或过渡效果。
• 帮助工具提示：上下文帮助类型。气泡 提示是每次选择控件、将控件定位在框中等操作时显示的帮助气泡。可以显示和隐藏（快速），也可以一直固定，直到用鼠标在任意位置单击（保持). 经典提示是经典的上下文帮助标签，将光标在标签上停留一段时间后显示。





配置可以保存（按钮 SAVE）。之前保存的配置可以从顶部下拉列表中选择（配置：） 其中还包括多个预定义配置。
