桁架目录



CivilFEM 提供了一个可用于创建桁架结构的目录。正如本文档所述，可以组合桁架以创建更复杂的结构（厂房）。



结构有两种类型：



• 平面 桁架
• 测地 结构

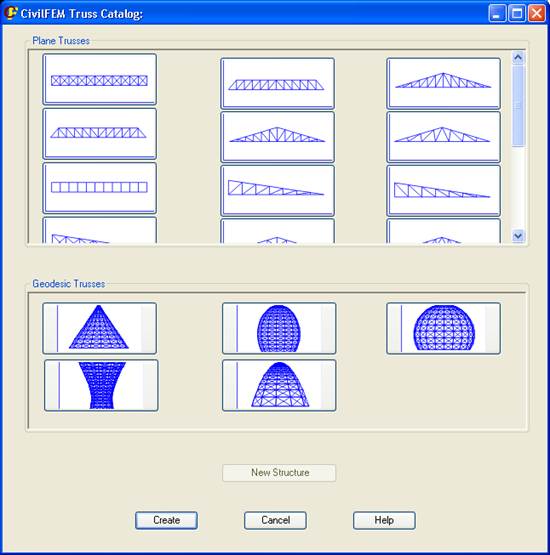

无论哪一种结构，都可以从初始窗口创建，只需单击所需结构的图示即可：





注：用于定义结构的材料和横截面必须预先创建，然后才能开始输入桁架数据。





平面桁架

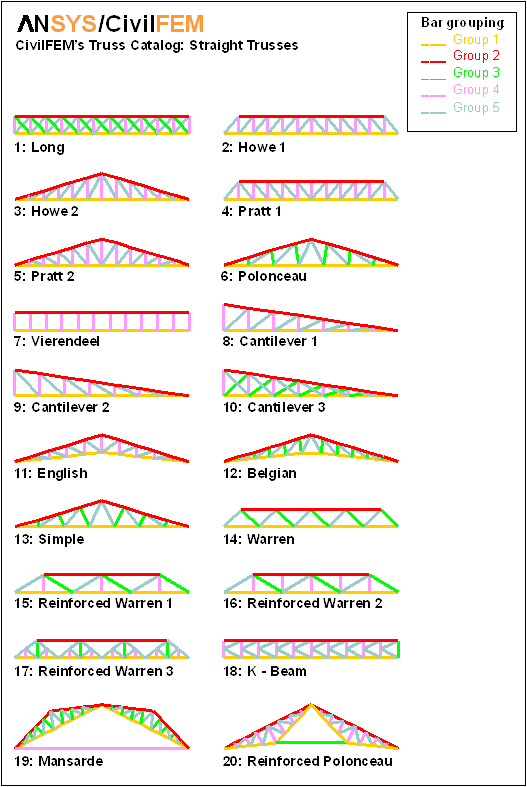

平面桁架有 20 种不同类型，可以定义为直线或曲线。第一步是定义桁架曲线，之后可根据需要进行弯曲。

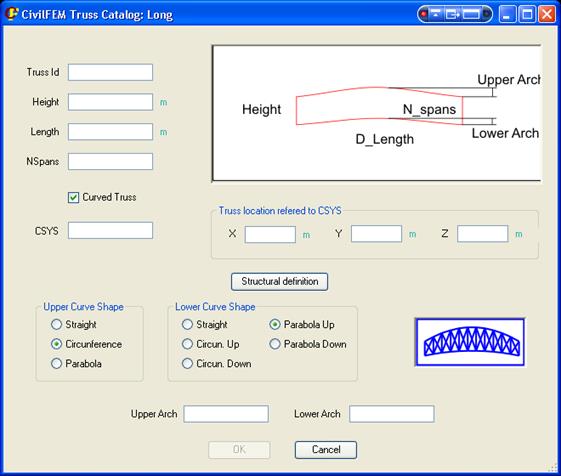

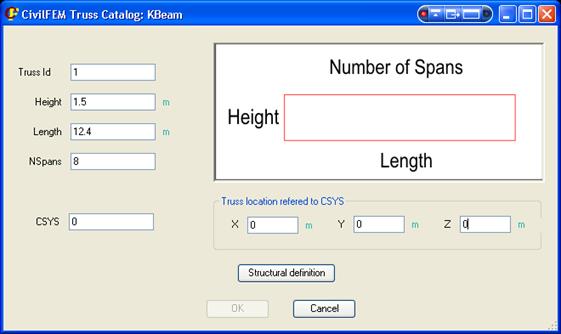

每种桁架均根据其几何参数进行定义，这些参数应在选择桁架后显示的窗口中输入。桁架将定位于当前场景中由坐标定义的位置X, Y, Z 在所需坐标系中（CSYS).

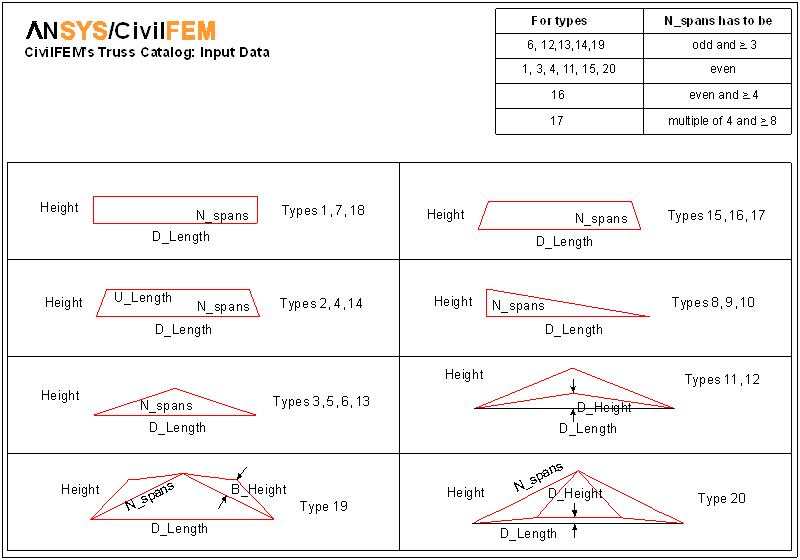

定义每种桁架类型的几何参数如下图所示：

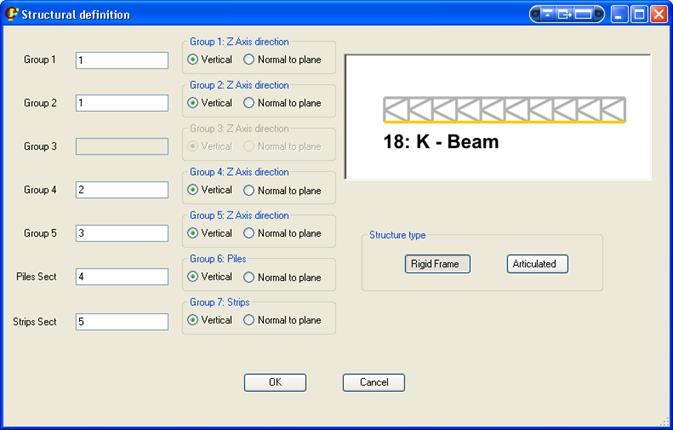

按钮 结构 定义 将打开一个新对话框，用于定义组成桁架的各个不同杆件组的属性。





这些属性包括：

• 结构类型: 刚性结构（刚性 框架）或铰接结构（铰接）。这是桁架的全局属性。
• 横截面： 为桁架定义的每个杆件组都可以具有不同的横截面。必须预先定义横截面。当光标置于用于定义横截面的相应单元格中时，桁架示意图将以不同颜色显示正在修改的组。
• 轴方向: 如果结构为刚性结构，横截面必须具有特定的方向。





立柱和弦杆的横截面及方向（桩, 条带）仅在创建复杂结构（厂房）时才会考虑。

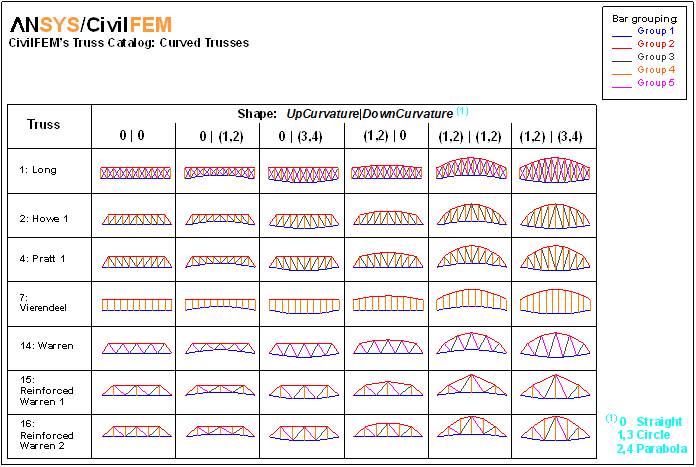

要定义曲线桁架（如果所选类型提供该功能），必须选中复选框 弧形桁架.





围栏的 上、下边界可通过选择圆弧或抛物线定义为曲线。在任何情况下，上部和/或下部圆弧的高度（上拱, 下拱）必须进行设置。





定义桁架后，即可创建结构：

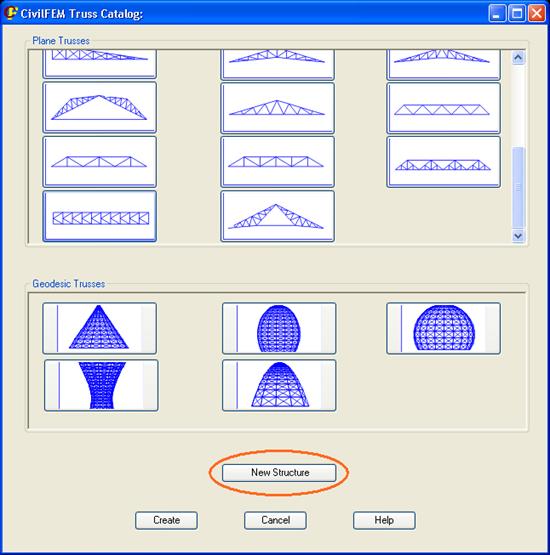

• 选择 按钮 新建结构，可在主窗口中定义更复杂的结构，并以已创建的桁架作为起点。
• 选择 按钮 创建，将仅创建已定义的桁架。

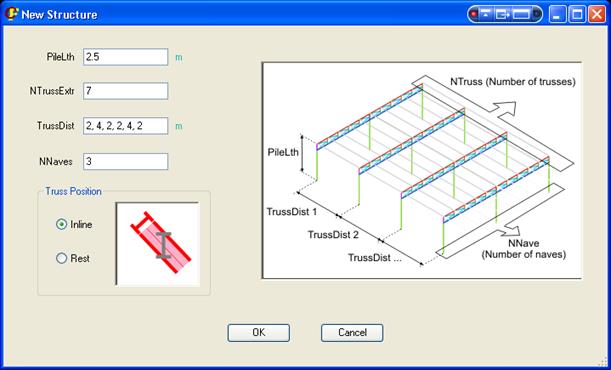

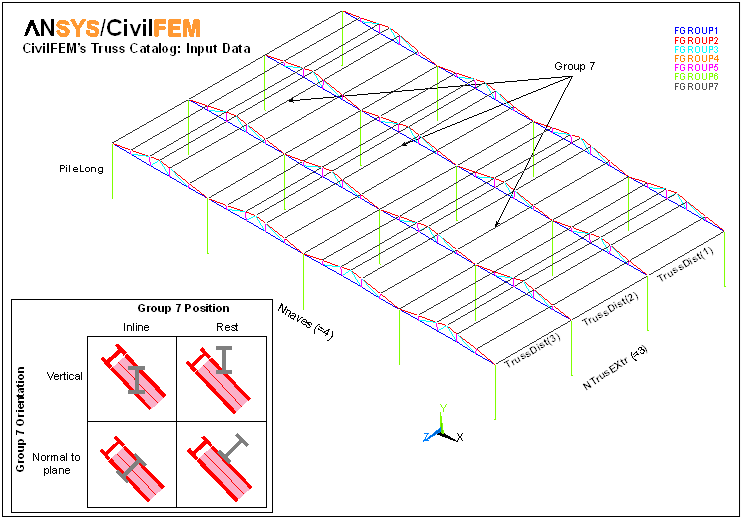

按钮 新建 结构将打开以下对话框，用于设置定义厂房的属性：





这些属性包括：

• PileLth: 立柱高度。
• NTrussExtr: 桁架数量。
• TrussDist: 桁架之间的距离，每个值以逗号（“,”）分隔。
• NNaves: 厂房总数。
• TrussPosition: 弦杆方向。





按钮 创建 将在前处理器中创建结构。随后可以修改、加载、求解该结构等。

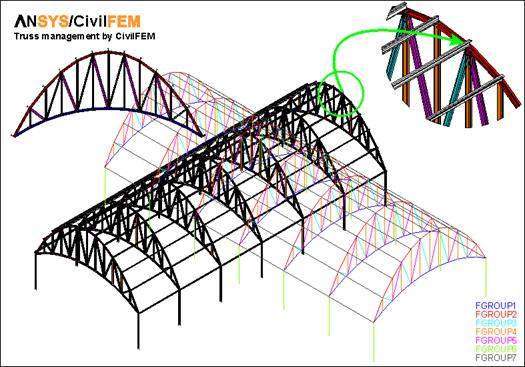

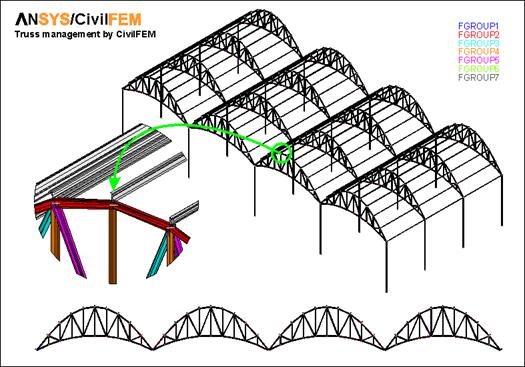

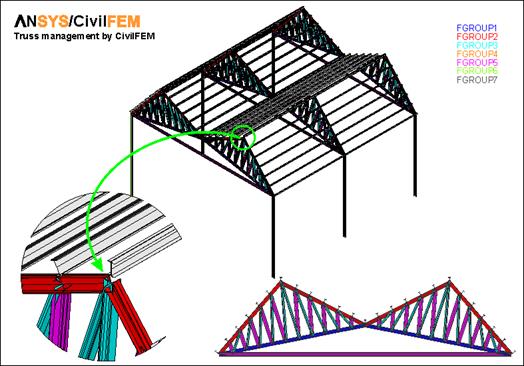

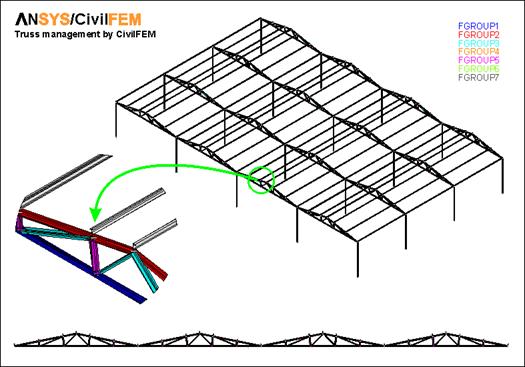

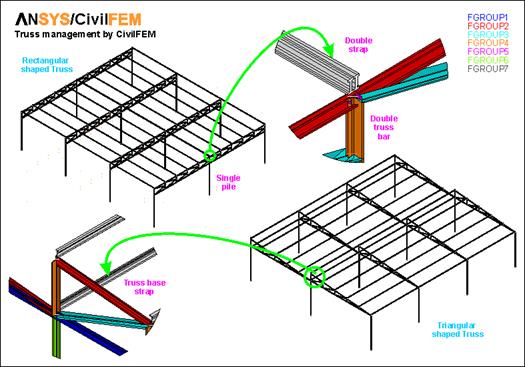

以下图示展示了所创建结构的不同示例。













测地结构

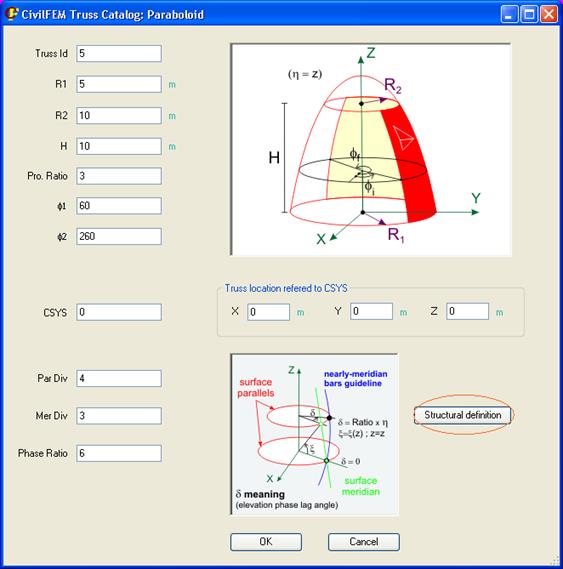

单击主窗口中的测地结构按钮，将显示该结构的定义对话框：

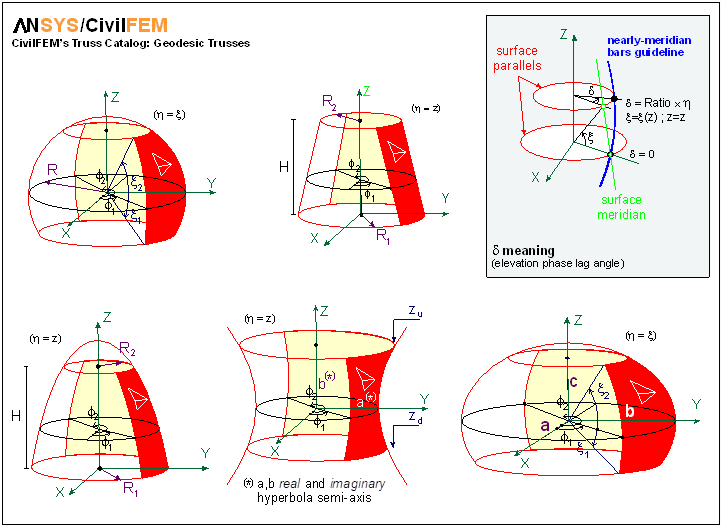

在此窗口中定义通用几何参数（每种结构只需要其中部分参数，而不是全部参数）：

• 桁架 ID: 桁架标识号。
• R: 球体半径。
• R1: 下底面半径。
• R2: 上底面半径。
• H: 高度。
• Zu: 上底面高度。
• Zd: 下底面高度。
• a, b, c: 二次曲面半轴长度。
• 比例系数: 高度方向分割的几何级数比。
• f1, f2: 平面角最小值和 最大值（0º 至 360º）。
• x1, x2: 立面角最小值和 最大值（0º 至 360º）。
• CSYS: 用于定义结构的 坐标系。
• X, Y, Z: 结构的位置，参照于 CSYS.
• Par Div: 纬线方向的分割数。
• Mer Div: 经线方向的分割数。
• 相位比: 角度相位差比（定义为 d，如窗口下方图示所示）。

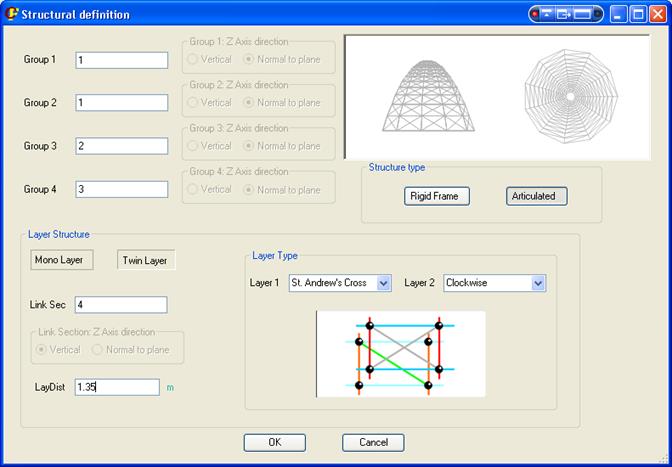

按钮 结构 定义将打开下一个窗口，在其中定义 结构属性：





这些属性 包括：

• 结构类型: 刚性结构（刚性 框架）或铰接结构（铰接）。这是桁架的全局属性。
• 横截面：为桁架定义的每个杆件组 可以具有不同的横截面。横截面 必须预先定义。将光标置于用于定义横截面的相应 单元格中时，桁架示意图将以不同颜色显示正在 修改的杆件组。
• 轴方向: 如果结构为刚性结构，横截面必须 具有特定方向。

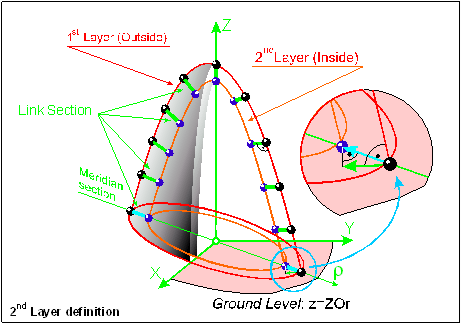

• Mono Layer/Twin Layer: 结构可定义为单层（单层）或双层结构，两层平行层通过连接梁 连接（双层).





• 连接截面: 连接梁的横截面编号 （用于双层结构）。
• 连接梁轴线 方向: 连接梁的方向 （用于双层结构）。
• LayDist: 两层之间的距离（用于 双层结构）。

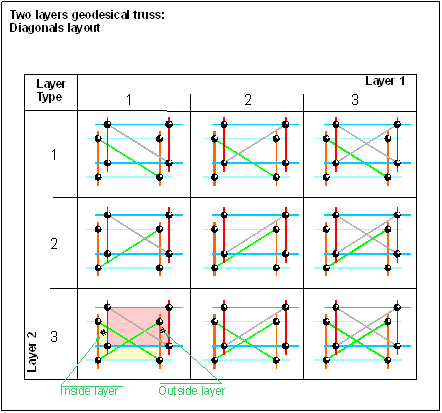

• 层类型: 此下拉列表指定经线和纬线之间的 连接形式。沿一个方向设置单根梁（顺时针、逆时针）或设置两根梁形成圣安德烈十字（圣安德烈十字).







定义完所有参数后，可以单击 窗口中的按钮关闭窗口OK。地理穹顶结构可通过按下 按钮 创建在主窗口中。

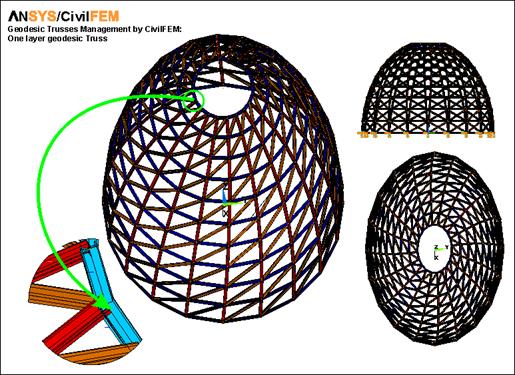

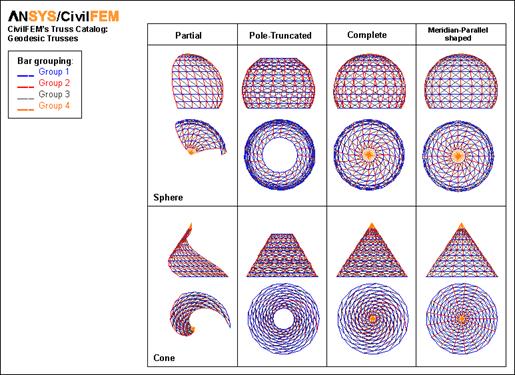

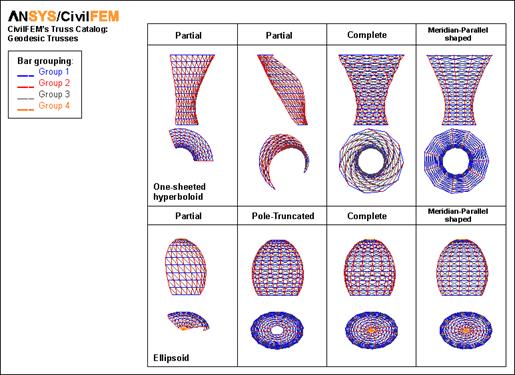

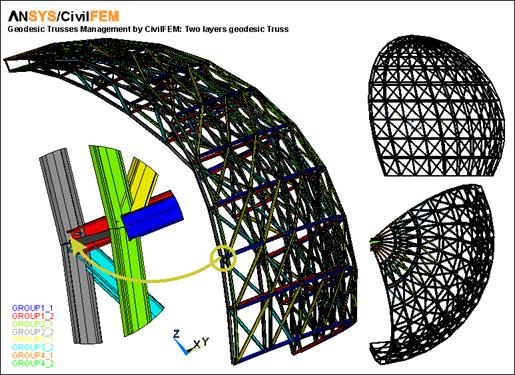

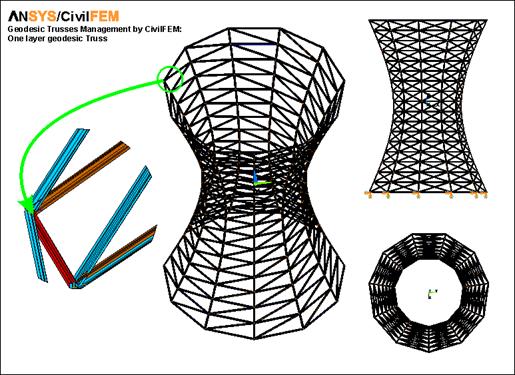

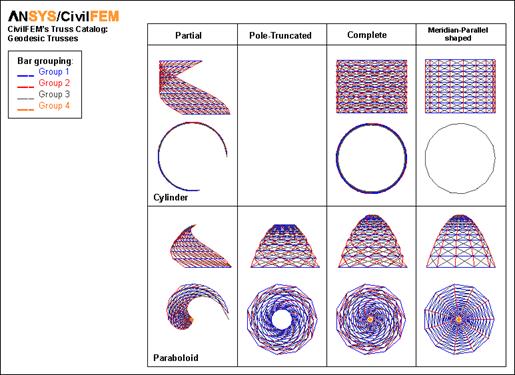

以下图示展示了所创建结构的不同示例。
