第 6 章
CivilFEM 组合

6.1 CivilFEM 组合

CivilFEM 通过组合模块，可以对结果集进行操作并将其组合，使其满足给定的目标。因此，结果组合是指在某些数据集之间进行搜索，找出一种组合；该组合遵循给定规则，并在结构的每个点满足规定的目标。

组合模块可用于解决如下示例所示的问题：

combi

图 6.1-1

如图所示，一根具有两个支座并划分为多个单元的梁承受以下作用：

1. 一个集中荷载 F，可作用于任一节点（且只能作用于一个节点），以及

2. 一个均布荷载 P，可作用于所示单元中的任意单元（一个、多个、全部或一个也不作用）。

需要针对每个节点，寻找使内力达到最不利状态的作用位置；最不利状态通过某一确定准则定义，例如最大弯矩 MZ。在本例中，需要针对每个节点确定力 F 的施加位置（在哪个节点，只能一个节点）以及均布荷载的施加位置（在哪个或哪些单元，或不施加），以获得可能的最大 MZ，计算该值以及其他内力（FX、FY、FZ、MX 和 MY）；这些内力在同一节点、相同作用配置下获得（伴随值）。

此外，集中力 F 和均布荷载 P 均可乘以可变系数，根据获得最不利内力的需要增大或减小其作用，这在规范应用中是常见做法。

组合模块可处理的其他不同类型问题示例，可参见《示例手册》。

除上述组合功能（CivilFEM 计算用于获得特定目标的组合）外，还可以获得根据已定义的组合规则生成的所有荷载状态的全部结果（命令 ~LINCMB). 本章重点介绍以目标为导向的组合计算。第 6.10 节说明执行所有可能的组合与搜索目标之间的差异。

6.2 ANSYS 和 CivilFEM 中的结果组合

ANSYS 允许通过对不同结果集（Load Case）进行显式操作来实现结果组合，即用户必须定义应对哪些结果集进行操作以及采用何种方式，以获得所需结果，但始终以相同方式应用于整个模型。因此，用户可以进行如下类型的组合：

LoadCase1 = 1.20 * LoadStep1 + 0.95 * LoadStep3

然而，在 CivilFEM 中，组合规则可以采用隐式方式定义，即指定可用于进行组合的结果集或初始工况，以及所依据的规则，但组合的执行方式应确保模型中每个节点满足某些目标或准则。可以将组合规则定义为：

组合1 = 将以下选定的两个荷载工况相加：[ (1.20 或 0.95) * LoadStep1， (0.95 或 0.00) * LoadStep2， (0.95 或 0.75) * LoadStep3 ]

显然，前面对组合1 的定义包含 12 种可能性：

组合1 = 1.20 * LoadStep1 + 0.95 * LoadStep2

组合1 = 1.20 * LoadStep1 + 0.95 * LoadStep3

组合1 = 0.95 * LoadStep2 + 0.95 * LoadStep3

组合1 = 0.95 * LoadStep1 + 0.95 * LoadStep2

组合1 = 0.95 * LoadStep1 + 0.95 * LoadStep3

组合1 = 0.00 * LoadStep2 + 0.95 * LoadStep3

组合1 = 0.95 * LoadStep2 + 0.75 * LoadStep3

...

组合1 = 0.00 * LoadStep2 + 0.75 * LoadStep3

因此，除了隐式描述如何进行不同的组合之外，如果希望 CivilFEM 得到最不利组合，还必须指定用于选择不同组合的目标或准则。

该目标 consiste en buscar特定结果（内力、应力等）的极值，使程序能够在所有可能的工况组合方式中，选择出可得到每个所要求极值的组合方式。

该选择在结构的每个点独立进行，通过采用不同方式组合结果来获得规定目标。例如，如果所要求的极值之一是 SX 最大值，则该值可能在某个单元的 J 顶点处按如下方式获得：

SX_组合1 = 1.20 * SX_LoadStep1 + 0.95 *SX_LoadStep2

而在同一单元的 K 顶点处则为：

SX_组合1 = 0.95 * SX_LoadStep1 + 0.00 *SX_LoadStep2

在通过ANSYS中计算的组合中，结构某一点的 SX 值将是单个数据。然而，在 CivilFEM 中，可以为同一组合规则定义不同目标，因此在该组合规则中，SX 将具有与所设定极值或目标数量相同的不同值，每个值分别对应于该点满足相应所要求极值时 SX 的取值。除用于定义目标的结果外，CivilFEM 还会为结构的每个点提供与该结果相伴的结果。

使用 ANSYS 进行组合时，每个 Load Case 或所执行的组合都会写入一个文件作业名称.Lxxx 独立地；相反，CivilFEM 组合模块执行的所有组合规则都将写入一个结果文件 作业名称.CMB o 作业名称.CVMB 取决于结果来自 ANSYS 结果文件 (jobname.RST) 还是 CivilFEM 结果文件 (jobname.RCV)。

要读取指定 Data 的结果 Set RST 文件中的结果，使用命令 SET ；要读取 ANSYS 计算的 Load Case 结果，使用命令 LCASE. 要读取 CivilFEM 执行的组合规则结果，使用命令 ~CMB 或 ~CFSET，在指向组合数据后（参见命令 ~CMBDAT).

6.3 基本术语

CivilFEM 组合模块基于用户定义的两组初始数据进行工作：

1. “targets”，即结构各点必须达到的结果或目标极值，例如：

TARGET1 = Máximo momento flector Z (MZ+)

TARGET2 = Mínima tensión X (SX-)

TARGET5 = Máximo cortante Y en valor absoluto (FY*)

...

2. 组合规则，即“游戏规则”，也就是程序组合不同假设以获得 TARGETS 或结果极值时所必须遵循的条件。例如：

组合1 = 将以下选定的两个荷载工况相加：[ (1.20 或 0.95) * LoadStep1， (0.95 或 0.00) * LoadStep2， (0.95 或 0.75) * LoadStep3]

组合2 = (1.00 或 -1.00) * 组合1

...

在组合过程中，程序将选择执行组合规则的方式，以便独立地在结构各点达到 targets。因此，最终得到的一组结果，是在各点以不同方式组合初始假设后获得的。

ANSYS 或 CivilFEM 后处理模块提供的所有基本结果，在组合模块中均按不同组进行分类处理。结果之间的伴随关系在这些组内建立；对于某一特定 target，其伴随结果就是同组中构成该组的其余数据。例如，BEAM 数据组包括梁单元中的力、力矩、应力和应变，即：FX, FY, FZ, MX, MY, MZ, SDIR, SBYT, SBYB, SBZT, SBZB, EPELDIR, EPELBYT, EPELBYB, EPELBZT, EPELBZB。因此，如果请求的 targets 或目标之一是最大力矩 MZ (MZ+)，程序将获得 MZ 的最大值，同时获得同组中的伴随值 FX, FY, FZ, MX, MY, SDIR, SBYT, SBYB, SBZT, SBZB, EPELDIR, EPELBYT, EPELBYB, EPELBZT, EPELBZB

所有组及其数据的完整说明见第 6.5 节。

一个 target 由其所针对的数据（例如 MX）及其 TIPO（最小值, 最大值 o 绝对值最大值) 通过命令 ~TRGDEF.

组合规则由构成它的 START STATES 或初始假设以及可通过命令进行组合的方式定义 ~CMBDEF, ~STSTDEF y ~STSTCFT.

6.4 组合规则类型

可定义的组合规则类型包括：

相加 [ADD]

带可变系数相加 [ADDVC]

不兼容或互斥的 Start States [INCOMPAT]

兼容的 Start States [COMPATIB]

Start States 选项 [OPTION]

起始状态相反状态 [OPOSED]

选择 [SELECT]

可变系数选择 [SELECTVC]

6.4.1 相加

将所有起始状态乘以固定系数。必须输入作为数据的系数，该系数乘以每个起始状态。这是经典的相加，等同于 ANSYS 中的组合。

6.4.2 可变系数相加

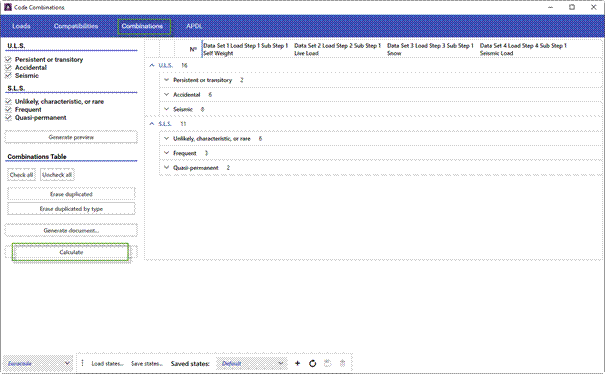

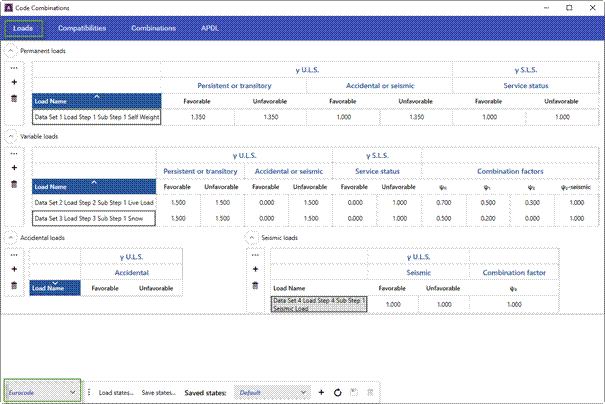

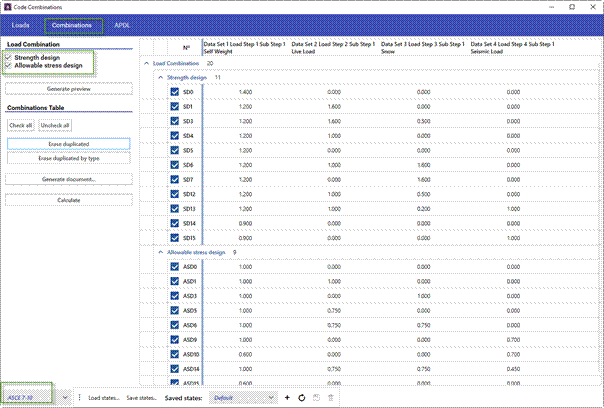

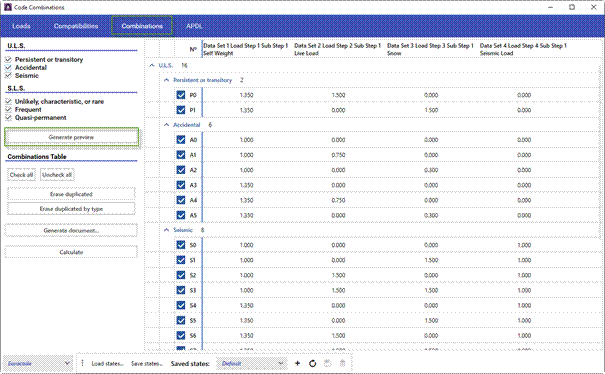

将所有初始状态乘以可变系数。对每个初始状态将为其分配一个组合最大系数和一个最小系数。可用于规范组合，例如，C = g_fg · G + g_fq · Q.

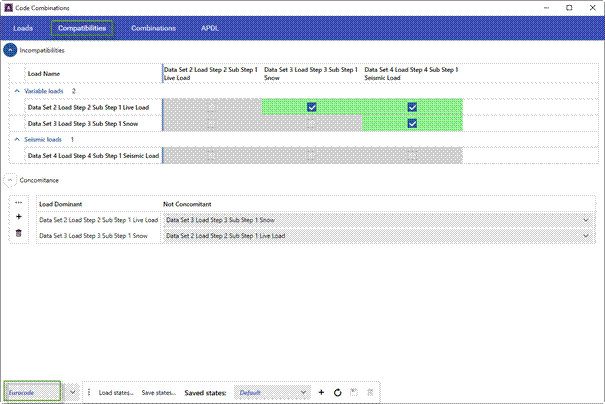

6.4.3 互斥或排他的初始状态

只选择一个初始状态最多 (一个或不选）在已定义的状态中进行选择。不需要定义任何系数。适用于表示移动荷载，因为移动荷载可能只占据所有可能位置中的一个位置。

6.4.4 兼容的初始状态

可以叠加以下各项的任意子集：初始状态（无、一个、多个或全部）。无需系数。适用于表示可能同时发生的移动荷载（活荷载）。

6.4.5 Start States 选项

从已定义的 Start States 中选择一个。无需系数。适用于在不同假设之间进行选择。例如，桥墩的不同荷载工况、不同的规范假设等。

6.4.6 相反的 Start States

将所有起始状态构成组合，但分别乘以等于 +1 的最大系数或等于 -1 的最小系数。适用于可在两个相反方向任意作用的作用（风、地震等）

6.4.7 选择

将从已定义的 Start States 中选取的固定数量的 Start States 相加。无需系数，但需要指定相加的 Start States 数量。适用于可能作用于多个位置的移动荷载。

6.4.8 带可变系数的选择

将固定数量的 Start States 相加，其中每个 Start State 均可分别乘以两个系数。每个 Start 状态以及要相加的起始状态数量。这是最通用的类型，通过退化可适用于前述任一类型，如下表所示。

TIPO	系数		N^o 要相加的起始状态数量
TIPO	最大值	最小值	N^o 要相加的起始状态数量
ADD	C1*	C2 = C1	全部
ADDVC	C1*	C2*	全部
INCOMPAT	0	1	1
COMPATIB	0	1	全部
OPTION	1	1	1
OPOSED	1	-1	全部
SELECT	1	1	NADD*
SELECTVC	C1*	C2*	NADD*

* 所有带星号标记的数据必须由用户通过以下命令输入~CMBDEF y ~STSTCFT.

6.5 数据组

数据之间的同时性在组级别确定。数据组是 ANSYS 或 Civil FEM 在模型的同一点获取的一组结果（ANSYS 在节点或单元顶点处，CivilFEM 在端部处）。

各组所实现的单元如下：

- 单元相关数据（由 ANSYS 获取）

1. 梁类单元组：
Link1、Beam3、Beam4、Link8、Link10、Pipe16、Pipe20、Beam23、Beam24、Beam44、 Beam54、Beam188、Beam189

2. 板类单元组：
Shell43、Shell63 和 Shell93

3. 实体单元组：
Plane2、Plane25、Plane42、Solid45、Solid64、Solid65、Plane82、Plane83、Solid95、 Plane145、Plane146

4. 对称轴向板组：
Shell51、Shell61

- 节点相关数据（由 ANSYS 获取）

5. 位移组

6. 反力组

- 端部相关数据（由 CivilFEM 获取）

7. 横截面组

8. 板顶点组

预设数据组和目标如下：

6.5.1 梁单元的 TARGETS 组

包括梁单元中的力、力矩、应力、变形、应力组合以及变形组合。

表 6.5-1 梁单元

Item	分量	类型	标签
F	X	MIN	FX-
F	Y	MIN	FY-
F	Z	MIN	FZ-
M	X	MIN	MX-
M	Y	MIN	MY-
M	Z	MIN	MZ-
S	DIR	MIN	SDIR-
S	BYT	MIN	SBYT-
S	BYB	MIN	SBYB-
S	BZT	MIN	SBZT-
S	BZB	MIN	SBZB-
EPEL	DIR	MIN	EPELDIR-
EPEL	BYT	MIN	EPELBYT-
EPEL	BYB	MIN	EPELBYB-
EPEL	BZT	MIN	EPELBZT-
EPEL	BZB	MIN	EPELBZB-
COMBS	YTZT	MIN	CMSYTZT-
COMBS	YTZM	MIN	CMSYTZM-
COMBS	YTZB	MIN	CMSYTZB-
COMBS	YMZT	MIN	CMSYMZT-
COMBS	YMZM	MIN	CMSYMZM-
COMBS	YMZB	MIN	CMSYMZB-
COMBS	YBZT	MIN	CMSYBZT-
COMBS	YBZM	MIN	CMSYBZM-
COMBS	YBZB	MIN	CMSYBZB-
COMBEPEL	YTZT	MIN	CMEYTZT-
COMBEPEL	YTZM	MIN	CMEYTZM-
COMBEPEL	YTZB	MIN	CMEYTZB-
COMBEPEL	YMZT	MIN	CMEYMZT-
COMBEPEL	YMZM	MIN	CMEYMZM-
COMBEPEL	YMZB	MIN	CMEYMZB-
COMBEPEL	YBZT	MIN	CMEYBZT-
COMBEPEL	YBZM	MIN	CMEYBZM-
COMBEPEL	YBZB	MIN	CMEYBZB-
F	X	MAX	FX+
F	Y	MAX	FY+
F	Z	MAX	FZ+
M	X	MAX	MX+
M	Y	MAX	MY+
M	Z	MAX	MZ+
S	DIR	MAX	SDIR+
S	BYT	MAX	SBYT+
S	BYB	MAX	SBYB+
S	BZT	MAX	SBZT+
S	BZB	MAX	SBZB+
EPEL	DIR	MAX	EPELDIR+
EPEL	BYT	MAX	EPELBYT+
EPEL	BYB	MAX	EPELBYB+
EPEL	BZT	MAX	EPELBZT+
EPEL	BZB	MAX	EPELBZB+
COMBS	YTZT	MAX	CMSYTZT+
COMBS	YTZM	MAX	CMSYTZM+
COMBS	YTZB	MAX	CMSYTZB+
COMBS	YMZT	MAX	CMSYMZT+
COMBS	YMZM	MAX	CMSYMZM+
COMBS	YMZB	MAX	CMSYMZB+
COMBS	YBZT	MAX	CMSYBZT+
COMBS	YBZM	MAX	CMSYBZM+
COMBS	YBZB	MAX	CMSYBZB+
COMBEPEL	YTZT	MAX	CMEYTZT+
COMBEPEL	YTZM	MAX	CMEYTZM+
COMBEPEL	YTZB	MAX	CMEYTZB+
COMBEPEL	YMZT	MAX	CMEYMZT+
COMBEPEL	YMZM	MAX	CMEYMZM+
COMBEPEL	YMZB	MAX	CMEYMZB+
COMBEPEL	YBZT	MAX	CMEYBZT+
COMBEPEL	YBZM	MAX	CMEYBZM+
COMBEPEL	YBZB	MAX	CMEYBZB+
F	X	ABS	FX*
F	Y	ABS	FY*
F	Z	ABS	FZ*
M	X	ABS	MX*
M	Y	ABS	MY*
M	Z	ABS	MZ*
S	DIR	ABS	SDIR*
S	BYT	ABS	SBYT*
S	BYB	ABS	SBYB*
S	BZT	ABS	SBZT*
S	BZB	ABS	SBZB*
EPEL	DIR	ABS	EPELDIR*
EPEL	BYT	ABS	EPELBYT*
EPEL	BYB	ABS	EPELBYB*
EPEL	BZT	ABS	EPELBZT*
EPEL	BZB	ABS	EPELBZB*
COMBS	YTZT	ABS	CMSYTZT*
COMBS	YTZM	ABS	CMSYTZM*
COMBS	YTZB	ABS	CMSYTZB*
COMBS	YMZT	ABS	CMSYMZT*
COMBS	YMZM	ABS	CMSYMZM*
COMBS	YMZB	ABS	CMSYMZB*
COMBS	YBZT	ABS	CMSYBZT*
COMBS	YBZM	ABS	CMSYBZM*
COMBS	YBZB	ABS	CMSYBZB*
COMBEPEL	YTZT	ABS	CMEYTZT*
COMBEPEL	YTZM	ABS	CMEYTZM*
COMBEPEL	YTZB	ABS	CMEYTZB*
COMBEPEL	YMZT	ABS	CMEYMZT*
COMBEPEL	YMZM	ABS	CMEYMZM*
COMBEPEL	YMZB	ABS	CMEYMZB*
COMBEPEL	YBZT	ABS	CMEYBZT*
COMBEPEL	YBZM	ABS	CMEYBZM*
COMBEPEL	YBZB	ABS	CMEYBZB*

6.5.2 板单元的 TARGETS 组

包括薄壳单元中的力、力矩、应力和变形。

表 6.5-2 板单元

Item	分量	类型	标签
T	X	MIN	TX-
T	Y	MIN	TY-
T	XY	MIN	TXY-
M	X	MIN	MX-
M	Y	MIN	MY-
M	XY	MIN	MXY-
N	X	MIN	NX-
N	Y	MIN	NY-
S	XT	MIN	SXT-
S	YT	MIN	SYT-
S	ZT	MIN	SZT-
S	XYT	MIN	SXYT-
S	YZT	MIN	SYZT-
S	XZT	MIN	SXZT-
S	XB	MIN	SXB-
S	YB	MIN	SYB-
S	ZB	MIN	SZB-
S	XYB	MIN	SXYB-
S	YZB	MIN	SYZB-
S	XZB	MIN	SXZB-
EPEL	XT	MIN	EPELXT-
EPEL	YT	MIN	EPELYT-
EPEL	ZT	MIN	EPELZT-
EPEL	XYT	MIN	EPELXYT-
EPEL	YZT	MIN	EPELYZT-
EPEL	XZT	MIN	EPELXZT-
EPEL	XB	MIN	EPELXB-
EPEL	YB	MIN	EPELYB-
EPEL	ZB	MIN	EPELZB-
EPEL	XYB	MIN	EPELXYB-
EPEL	YZB	MIN	EPELYZB-
EPEL	XZB	MIN	EPELXZB-
T	X	MAX	TX+
T	Y	MAX	TY+
T	XY	MAX	TXY+
M	X	MAX	MX+
M	Y	MAX	MY+
M	XY	MAX	MXY+
N	X	MAX	NX+
N	Y	MAX	NY+
S	XT	MAX	SXT+
S	YT	MAX	SYT+
S	ZT	MAX	SZT+
S	XYT	MAX	SXYT+
S	YZT	MAX	SYZT+
S	XZT	MAX	SXZT+
S	XB	MAX	SXB+
S	YB	MAX	SYB+
S	ZB	MAX	SZB+
S	XYB	MAX	SXYB+
S	YZB	MAX	SYZB+
S	XZB	MAX	SXZB+
EPEL	XT	MAX	EPELXT+
EPEL	YT	MAX	EPELYT+
EPEL	ZT	MAX	EPELZT+
EPEL	XYT	MAX	EPELXYT+
EPEL	YZT	MAX	EPELYZT+
EPEL	XZT	MAX	EPELXZT+
EPEL	XB	MAX	EPELXB+
EPEL	YB	MAX	EPELYB+
EPEL	ZB	MAX	EPELZB+
EPEL	XYB	MAX	EPELXYB+
EPEL	YZB	MAX	EPELYZB+
EPEL	XZB	MAX	EPELXZB+
T	X	ABS	TX*
T	Y	ABS	TY*
T	XY	ABS	TXY*
M	X	ABS	MX*
M	Y	ABS	MY*
M	XY	ABS	MXY*
N	X	ABS	NX*
N	Y	ABS	NY*
S	XT	ABS	SXT*
S	YT	ABS	SYT*
S	ZT	ABS	SZT*
S	XYT	ABS	SXYT*
S	YZT	ABS	SYZT*
S	XZT	ABS	SXZT*
S	XB	ABS	SXB*
S	YB	ABS	SYB*
S	ZB	ABS	SZB*
S	XYB	ABS	SXYB*
S	YZB	ABS	SYZB*
S	XZB	ABS	SXZB*
EPEL	XT	ABS	EPELXT*
EPEL	YT	ABS	EPELYT*
EPEL	ZT	ABS	EPELZT*
EPEL	XYT	ABS	EPELXYT*
EPEL	YZT	ABS	EPELYZT*
EPEL	XZT	ABS	EPELXZT*
EPEL	XB	ABS	EPELXB*
EPEL	YB	ABS	EPELYB*
EPEL	ZB	ABS	EPELZB*
EPEL	XYB	ABS	EPELXYB*
EPEL	YZB	ABS	EPELYZB*
EPEL	XZB	ABS	EPELXZB*

6.5.3 实体单元的 TARGETS 组

包括实体单元中的力、 2D 或 3D 应力和变形。

表 6.5-3 实体单元

Item	分量	类型	标签
S	X	MIN	SX-
S	Y	MIN	SY-
S	Z	MIN	SZ-
S	XY	MIN	SXY-
S	YZ	MIN	SYZ-
S	XZ	MIN	SXZ-
EPEL	X	MIN	EPELX-
EPEL	Y	MIN	EPELY-
EPEL	Z	MIN	EPELZ-
EPEL	XY	MIN	EPELXY-
EPEL	YZ	MIN	EPELYZ-
EPEL	XZ	MIN	EPELXZ-
S	X	MAX	SX+
S	Y	MAX	SY+
S	Z	MAX	SZ+
S	XY	MAX	SXY+
S	YZ	MAX	SYZ+
S	XZ	MAX	SXZ+
EPEL	X	MAX	EPELX+
EPEL	Y	MAX	EPELY+
EPEL	Z	MAX	EPELZ+
EPEL	XY	MAX	EPELXY+
EPEL	YZ	MAX	EPELYZ+
EPEL	XZ	MAX	EPELXZ+
S	X	ABS	SX*
S	Y	ABS	SY*
S	Z	ABS	SZ*
S	XY	ABS	SXY*
S	YZ	ABS	SYZ*
S	XZ	ABS	SXZ*
EPEL	X	ABS	EPELX*
EPEL	Y	ABS	EPELY*
EPEL	Z	ABS	EPELZ*
EPEL	XY	ABS	EPELXY*
EPEL	YZ	ABS	EPELYZ*
EPEL	XZ	ABS	EPELXZ*

6.5.4 轴对称板单元的 TARGETS 组

包括轴对称板单元中的力、力矩、应力和变形。

表 6.5-4 轴对称板单元

Item	分量	类型	标签
F	X	MIN	FX-
F	Y	MIN	FY-
F	Z	MIN	FZ-
M	Z	MIN	MZ-
S	MT	MIN	SMT-
S	THKT	MIN	STHKT-
S	HT	MIN	SHT-
S	MHT	MIN	SMHT-
S	MM	MIN	SMM-
S	THKM	MIN	STHKM-
S	HM	MIN	SHM-
S	MHM	MIN	SMHM-
S	MB	MIN	SMB-
S	THKB	MIN	STHKB-
S	HB	MIN	SHB-
S	MHB	MIN	SMHB-
EPEL	MT	MIN	EPELMT-
EPEL	THKT	MIN	EPELTHKT-
EPEL	HT	MIN	EPELHT-
EPEL	MHT	MIN	EPELMHT-
EPEL	MM	MIN	EPELMM-
EPEL	THKM	MIN	EPELTHKM-
EPEL	HM	MIN	EPELHM-
EPEL	MHM	MIN	EPELMHM-
EPEL	MB	MIN	EPELMB-
EPEL	THKB	MIN	EPELTHKB-
EPEL	HB	MIN	EPELHB-
EPEL	MHB	MIN	EPELMHB-
F	X	MAX	FX+
F	Y	MAX	FY+
F	Z	MAX	FZ+
M	Z	MAX	MZ+
S	MT	MAX	SMT+
S	THKT	MAX	STHKT+
S	HT	MAX	SHT+
S	MHT	MAX	SMHT+
S	MM	MAX	SMM+
S	THKM	MAX	STHKM+
S	HM	MAX	SHM+
S	MHM	MAX	SMHM+
S	MB	MAX	SMB+
S	THKB	MAX	STHKB+
S	HB	MAX	SHB+
S	MHB	MAX	SMHB+
EPEL	MT	MAX	EPELMT+
EPEL	THKT	MAX	EPELTHKT+
EPEL	HT	MAX	EPELHT+
EPEL	MHT	MAX	EPELMHT+
EPEL	MM	MAX	EPELMM+
EPEL	THKM	MAX	EPELTHKM+
EPEL	HM	MAX	EPELHM+
EPEL	MHM	MAX	EPELMHM+
EPEL	MB	MAX	EPELMB+
EPEL	THKB	MAX	EPELTHKB+
EPEL	HB	MAX	EPELHB+
EPEL	MHB	MAX	EPELMHB+
F	X	ABS	FX*
F	Y	ABS	FY*
F	Z	ABS	FZ*
M	Z	ABS	MZ*
S	MT	ABS	SMT*
S	THKT	ABS	STHKT*
S	HT	ABS	SHT*
S	MHT	ABS	SMHT*
S	MM	ABS	SMM*
S	THKM	ABS	STHKM*
S	HM	ABS	SHM*
S	MHM	ABS	SMHM*
S	MB	ABS	SMB*
S	THKB	ABS	STHKB*
S	HB	ABS	SHB*
S	MHB	ABS	SMHB*
EPEL	MT	ABS	EPELMT*
EPEL	THKT	ABS	EPELTHKT*
EPEL	HT	ABS	EPELHT*
EPEL	MHT	ABS	EPELMHT*
EPEL	MM	ABS	EPELMM*
EPEL	THKM	ABS	EPELTHKM*
EPEL	HM	ABS	EPELHM*
EPEL	MHM	ABS	EPELMHM*
EPEL	MB	ABS	EPELMB*
EPEL	THKB	ABS	EPELTHKB*
EPEL	HB	ABS	EPELHB*
EPEL	MHB	ABS	EPELMHB*

6.5.5 位移的 TARGETS 组

包括节点位移和转角。

表 6.5-5 位移

Item	分量	类型	标签
U	X	MIN	UX-
U	Y	MIN	UY-
U	Z	MIN	UZ-
ROT	X	MIN	ROTX-
ROT	Y	MIN	ROTY-
ROT	Z	MIN	ROTZ-
U	X	MAX	UX+
U	Y	MAX	UY+
U	Z	MAX	UZ+
ROT	X	MAX	ROTX+
ROT	Y	MAX	ROTY+
ROT	Z	MAX	ROTZ+
U	X	ABS	UX*
U	Y	ABS	UY*
U	Z	ABS	UZ*
ROT	X	ABS	ROTX*
ROT	Y	ABS	ROTY*
ROT	Z	ABS	ROTZ*

6.5.6 用于反力的 TARGETS 组

包括作为节点反力的力和力矩。

表 6.5-5 反力

Item	分量	类型	标签
F	X	MIN	FX-
F	Y	MIN	FY-
F	Z	MIN	FZ-
M	X	MIN	MX-
M	Y	MIN	MY-
M	Z	MIN	MZ-
F	X	MAX	FX+
F	Y	MAX	FY+
F	Z	MAX	FZ+
M	X	MAX	MX+
M	Y	MAX	MY+
M	Z	MAX	MZ+
F	X	ABS	FX*
F	Y	ABS	FY*
F	Z	ABS	FZ*
M	X	ABS	MX*
M	Y	ABS	MY*
M	Z	ABS	MZ*

6.5.7 用于横截面的 TARGETS 组

包括由 CivilFEM 计算并记录在 CivilFEM 结果文件 (*.RCV) 中的截面各点的力、力矩、应力和变形。

由于横截面上的点数可变且可能无限增加，因此 targets 的数量受到限制：与力和力矩相关的 6 个 targets、与应力相关的 14 个 targets，以及另外 14 个与变形相关的 targets。在后两种情况下，target 指的是用户确定的某个点及该点应力或变形的一个分量（参见命令 ~TRGUPT).

但是，对于截面上力和力矩的所有组成数据，以及截面所有点的应力和变形的所有分量，均建立同时性。

用户可以定义的应力点或应变点集合在下表中表示为 PT1、PT2 … PTn。

表 6.5-7 横截面

Item	分量	类型	标签
F	X	MIN	FX-
F	Y	MIN	FY-
F	Z	MIN	FZ-
M	X	MIN	MX-
M	Y	MIN	MY-
M	Z	MIN	MZ-
SS	PT1	MIN	SSPT1-
SS	PT2	MIN	SSPT2-
SS	PT3	MIN	SSPT3-
SS	PT4	MIN	SSPT4-
SS	PT5	MIN	SSPT5-
SS	PT6	MIN	SSPT6-
SS	PT7	MIN	SSPT7-
SS	PT8	MIN	SSPT8-
SS	PT9	MIN	SSPT9-
SS	PT10	MIN	SSPT10-
SS	PT11	MIN	SSPT11-
SS	PT12	MIN	SSPT12-
SS	PT13	MIN	SSPT13-
SS	PT14	MIN	SSPT14-
EP	PT1	MIN	EPPT1-
EP	PT2	MIN	EPPT2-
EP	PT3	MIN	EPPT3-
EP	PT4	MIN	EPPT4-
EP	PT5	MIN	EPPT5-
EP	PT6	MIN	EPPT6-
EP	PT7	MIN	EPPT7-
EP	PT8	MIN	EPPT8-
EP	PT9	MIN	EPPT9-
EP	PT10	MIN	EPPT10-
EP	PT11	MIN	EPPT11-
EP	PT12	MIN	EPPT12-
EP	PT13	MIN	EPPT13-
EP	PT14	MIN	EPPT14-
F	X	MAX	FX+
F	Y	MAX	FY+
F	Z	MAX	FZ+
M	X	MAX	MX+
M	Y	MAX	MY+
M	Z	MAX	MZ+
SS	PT1	MAX	SSPT1+
SS	PT2	MAX	SSPT2+
SS	PT3	MAX	SSPT3+
SS	PT4	MAX	SSPT4+
SS	PT5	MAX	SSPT5+
SS	PT6	MAX	SSPT6+
SS	PT7	MAX	SSPT7+
SS	PT8	MAX	SSPT8+
SS	PT9	MAX	SSPT9+
SS	PT10	MAX	SSPT10+
SS	PT11	MAX	SSPT11+
SS	PT12	MAX	SSP12+
SS	PT13	MAX	SSPT13+
SS	PT14	MAX	SSPT14+
EP	PT1	MAX	EPT1+
EP	PT2	MAX	EPT2+
EP	PT3	MAX	EPT3+
EP	PT4	MAX	EPT4+
EP	PT5	MAX	EPPT5+
EP	PT6	MAX	EPPT6+
EP	PT7	MAX	EPPT7+
EP	PT8	MAX	EPPT8+
EP	PT9	MAX	EPPT9+
EP	PT10	MAX	EPPT10+
EP	PT11	MAX	EPPT11+
EP	PT12	MAX	EPPT12+
EP	PT13	MAX	EPPT13+
EP	PT14	MAX	EPPT14+
F	X	ABS	FX*
F	Y	ABS	FY*
F	Z	ABS	FZ*
M	X	ABS	MX*
M	Y	ABS	MY*
M	Z	ABS	MZ*
SS	PT1	ABS	SSPT1*
SS	PT2	ABS	SSPT2*
SS	PT3	ABS	SSPT3*
SS	PT4	ABS	SSPT4*
SS	PT5	ABS	SSPT5*
SS	PT6	ABS	SSPT6*
SS	PT7	ABS	SSPT7*
SS	PT8	ABS	SSPT8*
SS	PT9	ABS	SSPT9*
SS	PT10	ABS	SSPT10*
SS	PT11	ABS	SSPT11*
SS	PT12	ABS	SSP12*
SS	PT13	ABS	SSPT13*
SS	PT14	ABS	SSPT14*
EP	PT1	ABS	EPT1*
EP	PT2	ABS	EPT2*
EP	PT3	ABS	EPT3*
EP	PT4	ABS	EPT4*
EP	PT5	ABS	EPPT5*
EP	PT6	ABS	EPPT6*
EP	PT7	ABS	EPPT7*
EP	PT8	ABS	EPPT8*
EP	PT9	ABS	EPPT9*
EP	PT10	ABS	EPPT10*
EP	PT11	ABS	EPPT11*
EP	PT12	ABS	EPPT12*
EP	PT13	ABS	EPPT13*
EP	PT14	ABS	EPPT14*

6.5.8 板顶点的 TARGETS 组

包括 CivilFEM 在板顶点处计算并记录在 CivilFEM 结果文件 (*.RCV) 中的力、力矩、应力和变形。

表 6.5-8 板类单元

Item	组件	类型	标签
T	X	MIN	TX-
T	Y	MIN	TY-
T	XY	MIN	TXY-
M	X	MIN	MX-
M	Y	MIN	MY-
M	XY	MIN	MXY-
N	X	MIN	NX-
N	Y	MIN	NY-
S	XT	MIN	SXT-
S	YT	MIN	SYT-
S	ZT	MIN	SZT-
S	XYT	MIN	SXYT-
S	YZT	MIN	SYZT-
S	XZT	MIN	SXZT-
S	XB	MIN	SXB-
S	YB	MIN	SYB-
S	ZB	MIN	SZB-
S	XYB	MIN	SXYB-
S	YZB	MIN	SYZB-
S	XZB	MIN	SXZB-
EPEL	XT	MIN	EPELXT-
EPEL	YT	MIN	EPELYT-
EPEL	ZT	MIN	EPELZT-
EPEL	XYT	MIN	EPELXYT-
EPEL	YZT	MIN	EPELYZT-
EPEL	XZT	MIN	EPELXZT-
EPEL	XB	MIN	EPELXB-
EPEL	YB	MIN	EPELYB-
EPEL	ZB	MIN	EPELZB-
EPEL	XYB	MIN	EPELXYB-
EPEL	YZB	MIN	EPELYZB-
EPEL	XZB	MIN	EPELXZB-
T	X	MAX	TX+
T	Y	MAX	TY+
T	XY	MAX	TXY+
M	X	MAX	MX+
M	Y	MAX	MY+
M	XY	MAX	MXY+
N	X	MAX	NX+
N	Y	MAX	NY+
S	XT	MAX	SXT+
S	YT	MAX	SYT+
S	ZT	MAX	SZT+
S	XYT	MAX	SXYT+
S	YZT	MAX	SYZT+
S	XZT	MAX	SXZT+
S	XB	MAX	SXB+
S	YB	MAX	SYB+
S	ZB	MAX	SZB+
S	XYB	MAX	SXYB+
S	YZB	MAX	SYZB+
S	XZB	MAX	SXZB+
EPEL	XT	MAX	EPELXT+
EPEL	YT	MAX	EPELYT+
EPEL	ZT	MAX	EPELZT+
EPEL	XYT	MAX	EPELXYT+
EPEL	YZT	MAX	EPELYZT+
EPEL	XZT	MAX	EPELXZT+
EPEL	XB	MAX	EPELXB+
EPEL	YB	MAX	EPELYB+
EPEL	ZB	MAX	EPELZB+
EPEL	XYB	MAX	EPELXYB+
EPEL	YZB	MAX	EPELYZB+
EPEL	XZB	MAX	EPELXZB+
T	X	ABS	TX*
T	Y	ABS	TY*
T	XY	ABS	TXY*
M	X	ABS	MX*
M	Y	ABS	MY*
M	XY	ABS	MXY*
N	X	ABS	NX*
N	Y	ABS	NY*
S	XT	ABS	SXT*
S	YT	ABS	SYT*
S	ZT	ABS	SZT*
S	XYT	ABS	SXYT*
S	YZT	ABS	SYZT*
S	XZT	ABS	SXZT*
S	XB	ABS	SXB*
S	YB	ABS	SYB*
S	ZB	ABS	SZB*
S	XYB	ABS	SXYB*
S	YZB	ABS	SYZB*
S	XZB	ABS	SXZB*
EPEL	XT	ABS	EPELXT*
EPEL	YT	ABS	EPELYT*
EPEL	ZT	ABS	EPELZT*
EPEL	XYT	ABS	EPELXYT*
EPEL	YZT	ABS	EPELYZT*
EPEL	XZT	ABS	EPELXZT*
EPEL	XB	ABS	EPELXB*
EPEL	YB	ABS	EPELYB*
EPEL	ZB	ABS	EPELZB*
EPEL	XYB	ABS	EPELXYB*
EPEL	YZB	ABS	EPELYZB*
EPEL	XZB	ABS	EPELXZB*

6.6 包络

记录在 CivilFEM 结果文件中的数据存储在两类数据块中：内力、应力和变形数据块，以及备选方案数据块。

内力、应力和变形数据块与 ANSYS 的 DataSet 相关联，并在求解过程中获取和记录。这些数据块的内容彼此相似，其结构始终相同。

备选方案数据块彼此不同，因为其内容会根据生成该备选方案的过程（验算、设计等）而发生较大变化。这些数据在后处理中获取，并以相应数据块中的内力、应力和变形作为输入数据。每个内力和应力数据块都可以生成一个或多个备选方案数据块（应用不同类型的验算或选项）。

组合模块的工具仅适用于与 ANSYS 的 DataSet 相关联的应力、内力和变形数据块。

针对备选方案数据块，开发了包络工具该工具包含在 RCV 文件生成与处理模块中，可将另一个备选方案生成为先前获得的其他备选方案的包络，前提是这些备选方案具有同质性，即通过对同一模型，或同一模型的同一选择，应用相同规范和相同过程获得。生成的备选方案与之前的备选方案具有同质性，具有类似的标识，并且适用完全相同的读取、绘图和显示命令。

考虑三种包络类型：

最大值包络
最小值包络
绝对最大值包络。

对于作为初始状态采用的多个替代方案，其包络是指从所有初始替代方案中针对每个数据取得的最大值、最小值或绝对值最大的值的集合（具体取决于包络类型）。

6.7 模型和荷载层面的同时作用

我们可以了解组合中用于乘以起始状态的系数，以及其中哪些系数可用于获取结构指定节点处的 TARGET。命令~CMBINQ显示应用于构成该组合的每个初始假设的系数列表；此外，如果其中一个假设是嵌套组合，还可以了解应用于其初始假设的系数。

此命令可获取该 target 自身的组合结果，以及其所属组中任一伴随值的组合结果。

可构建满足所请求组合规则要求的荷载状态。为此，将计算以下各项的系数：起始状态，它们构成指定 target 的组合规则。同样，还将计算所有作为起始状态所请求组合的荷载。

所请求组合规则对应的整个模型级伴随荷载状态将加载到 ANSYS 和 CivilFEM 数据库中。除非通过命令指定新的 Data Set，否则该荷载状态的结果将一直可用~CFSET ，或使用命令 ~CMBDAT。使用命令所得的结果~CMBINQ 不能用于按照规范进行验算和设计操作。

6.8 关于 Beam188 和 Beam189 单元的说明

要使用命令表示杆件和梁结构的变形图，PLDISP 或 PLNSOL,U ANSYS 当然以所有类型梁和杆件中均可获得的节点位移为基础，并表示线性结构及其变形。

如果使用 /ESHAPE, 1 选项（绘制横截面形状），ANSYS 会将线性单元转换为具有矩形截面的单元，矩形截面的尺寸取自实常数。除 BEAM188 和 BEAM189 单元外，该截面沿整个单元保持不变；对于这两种单元，ANSYS 还具有截面形状、网格划分、网格顶点变形等附加信息。借助这些附加信息，ANSYS 可以计算并表示这两种单元在每个节点处的单元变形形状以及截面变形形状。

ANSYS 将节点位移和截面变形信息保存于结果文件（file.RST）中。

进行 CivilFEM 组合时，会生成一个与 ANSYS 的 file.RST 格式相同的文件（file.CMB），因此 ANSYS 会将其识别为 file.RST，并从中获取后处理所需的信息，包括变形图表示。

由于 CivilFEM 在进行组合时按组确定伴随关系，因此在以位移目标进行组合时，会将其他位移和转角作为伴随数据进行评估，但不会评估截面变形，而是将其置为零。

因此，对于包含 BEAM188 或 BEAM189 单元的结构，如果在 /ESHAPE,1 选项下使用 PLDISP 和 PLNSOL,U 命令，并将其应用于组合荷载状态（即 .CMB 文件）和位移目标，则图形表示不正确。不过，位移列表输出是正确的。

要正确表示图形，必须使用选项 /ESHAPE,0.
