材料浏览器

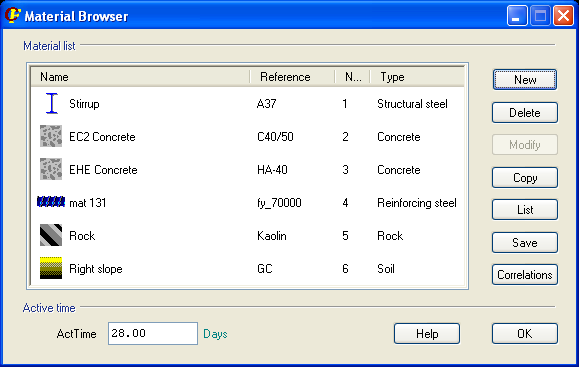

在材料窗口中会显示数据库中当前定义的材料列表。此外，还可以创建（按钮 New) 新材料，删除（按钮 删除），修改（按钮 修改），复制（按钮 Copy），列出（按钮 List）现有材料，或保存已修改的材料（按钮 Save），以便在后续会话中使用（命令 ~CFMP, ~CFMPDEL, ~CFMPGEN, ~CFMPLST y ~CFMPLIB).



还可以从此窗口定义所使用的相关关系，方法是在岩土材料中单击 Correlations 按钮。



底部设有字段 ActTime，可在其中更改当前活动时间（命令 ~ACTTIME).



名称左侧通过图标表示材料类型。

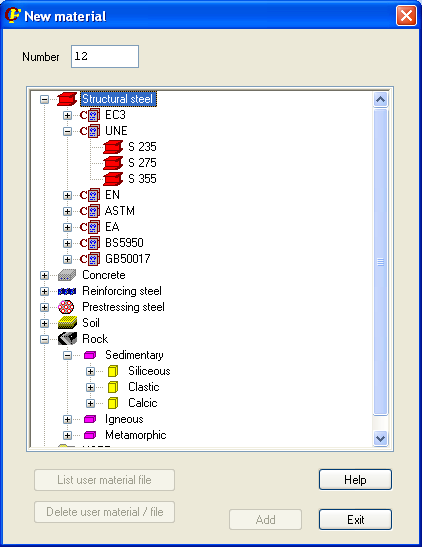

创建新材料时会显示以下窗口，可从中选择 CivilFEM 库中包含的任一种材料。





还可以选择在以前会话中保存的用户材料（文件夹 USER).



修改材料时，会进入材料专用属性窗口。



顶部设有用于访问材料属性不同部分的选项卡。这些选项卡包括：



对于 混凝土、结构钢、钢筋钢和预应力钢:

• 常规（常规)
• 分析图（分析图)
• 设计图 （设计图)
• 材料类型 (钢材, 混凝土, 钢筋、预应力钢材)
• 收缩 和徐变（Creep/Shrinkage）。仅适用于混凝土
• 规范（ACI, EA, EHE, 欧洲规范第2号., 欧洲规范第3号., GB50010, CEB-FIP 1990、British Standard 5950-85、British Standard 5950-01、 British Standard 8110、AS 3600、NBR6118、ASSHTO)
• FLAC3D



对于 土和岩石:

• 常规（常规)
• 结构分析 （结构分析)
• 重度（Specific Weight）
• 属性 （Properties）
• Hoek-Brown。 仅适用于岩石
• 粒径 （Grain-size）。仅适用于土。
• 相关关系 （Correlations）
• FLAC3D





混凝土、结构钢、钢筋钢和预应力钢。

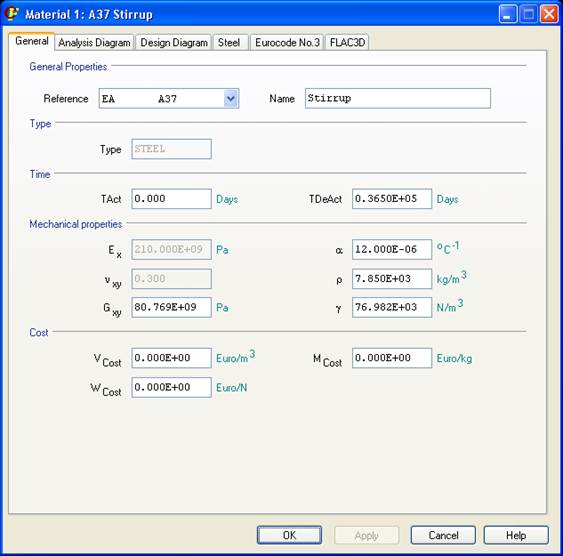

选项卡 常规 包含材料名称（Name）及其在 CivilFEM 库中的引用（参考）、类型（Type）、激活和 停用时间（TAct y TDeAct）、力学性能（力学 性能），以及成本相关数据（Cost).

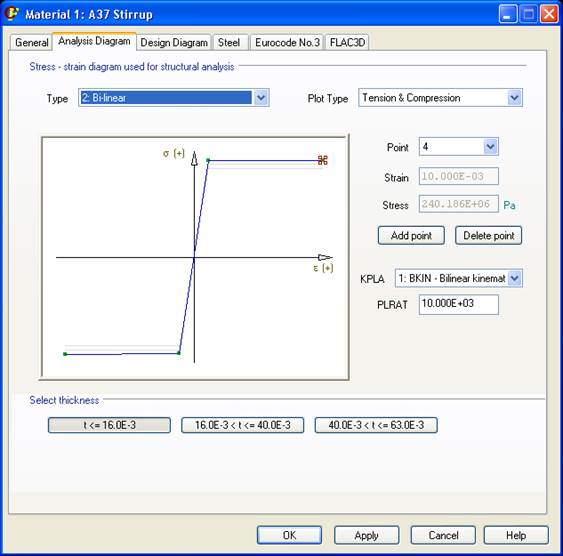

选项卡分析 图 y 设计图显示 CivilFEM 不同计算类型中使用的图表。在这些窗口中，可以先更改字段，然后修改图表 Type a 0：用户 定义。根据图表类型，可以在属性中选择不同的 非线性行为 KPLA.

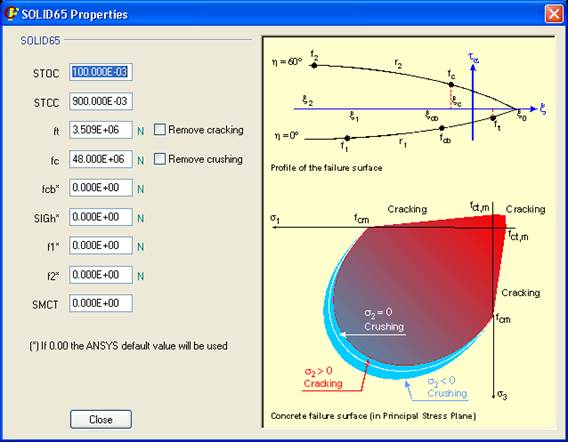

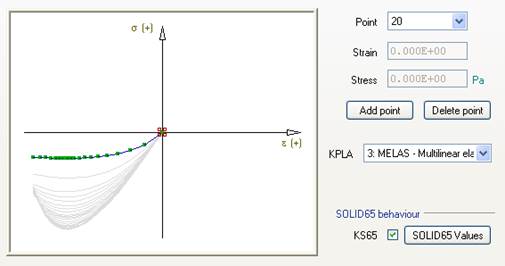

混凝土材料可以通过选中复选框，自动生成 SOLID65 单元所需的 数值 KS65。 可以通过单击按钮进入 SOLID65 属性来修改这些数值 SOLID65 值:

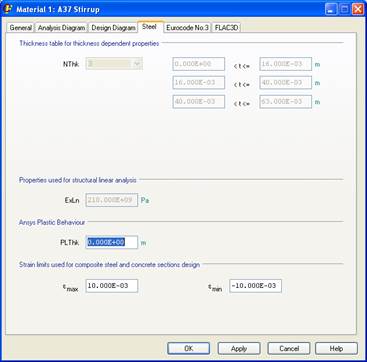

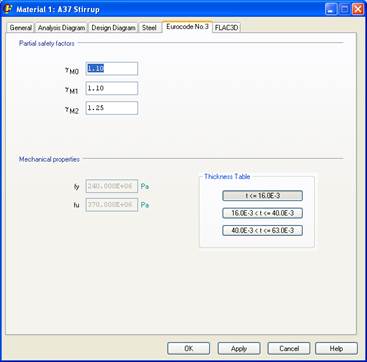

材料类型和相关规范的选项卡会根据所选材料和当前规范而变化。

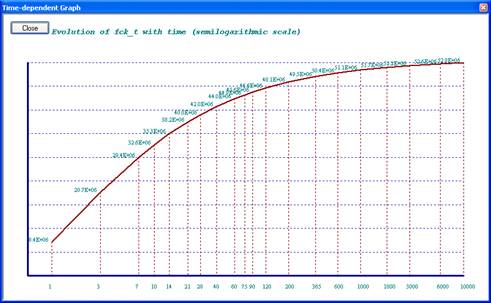

具有随时间变化属性的材料（混凝土）可以通过右键单击该属性名称， 查看这些属性随时间变化的数值：

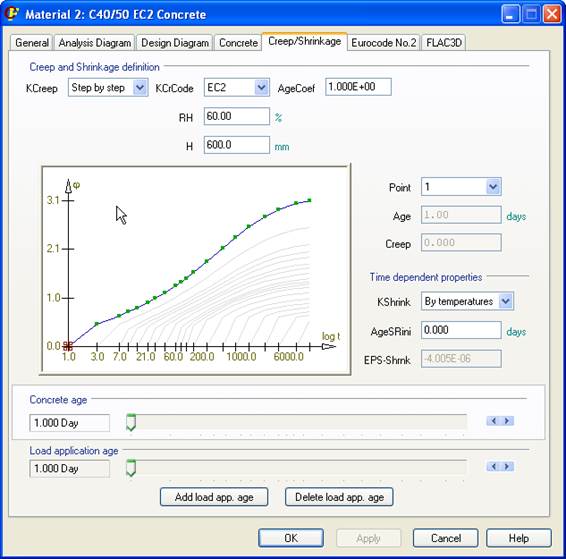

Creep/Shrinkage 选项卡可根据不同规范（EC2、CEB、ACI 和 EHE）输入收缩和徐变属性。此选项卡仅适用于混凝土。

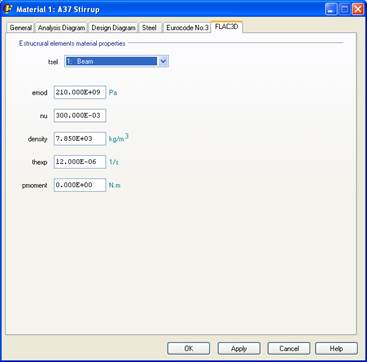

选项卡 FLAC3D 包含为 FLAC 生成的模型中所使用材料的参数^3D.







土和岩石

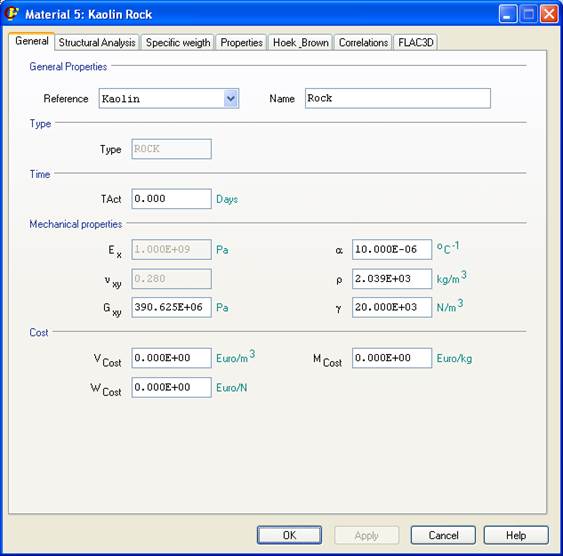

选项卡 常规 包含材料名称（Name）及其在 CivilFEM 库中的 引用（参考）、类型（Type）、激活时间（TAct）， 力学性能（力学性能），以及成本相关 数据（Cost).

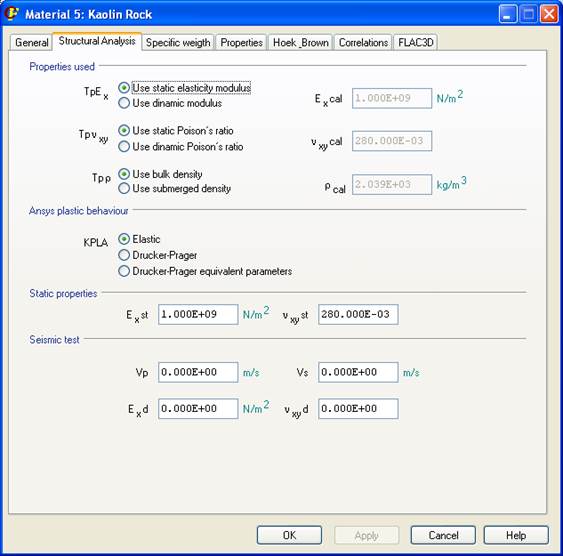

选项卡 结构 分析包含以下数据：

• Ansys 结构计算中使用的 属性（使用的属性）： 弹性模量、泊松比、密度。
• Ansys 塑性 行为（Ansys 塑性行为）：弹性（弹性）， Drucker-Prager 或 Drucker-Prager 等效参数（Drucker-Prager 等效参数）。Drucker-Prager y Drucker-Prager 等效参数 的区别在于，前者使用 Drucker-Prager 的值 在选项卡中指定属性， 而 Drucker-Prager 等效参数 使用 Mohr-Coulomb 参数，并将其转换为符合 Drucker-Prager- 行为的参数
• 材料的 静态属性（静态属性).
• 材料抗震试验 参数（地震试验).

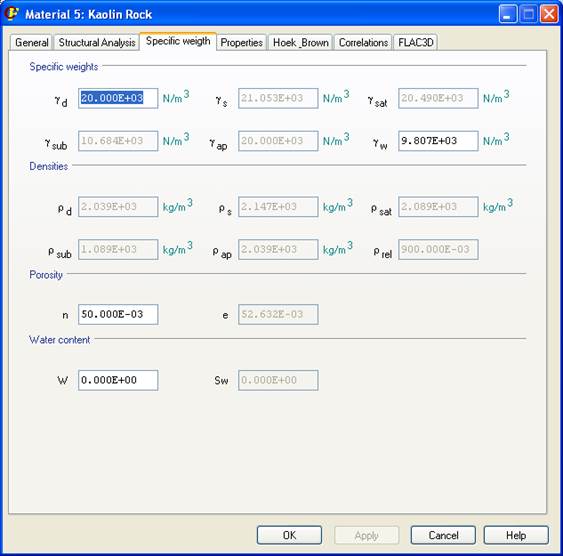

选项卡 重度汇总了与材料比重相关的所有数据： 比重 (重度）、密度 (密度）、 孔隙率 (孔隙率）和含水量 (含水率).

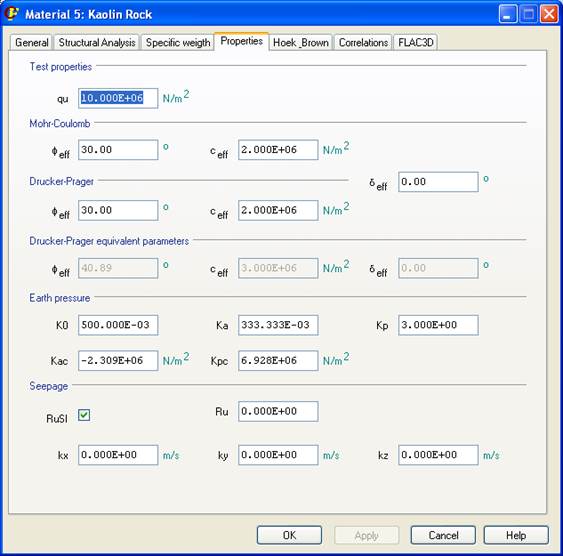

选项卡 属性 包含材料的特征属性。这些属性包括：试验值 (试验属性）、土体强度参数 (Mohr-Coulmb, Drucker-Prager y Drucker-Prager 等效参数）、土压力系数 (土压力）、 渗流与固结参数 (渗流与固结）。 窗口中需要填写的字段根据材料为土体还是岩石而有所不同。





选项卡 Hoek_Brown 包含根据 Hoek & Brown 理论定义材料所需的参数 （仅适用于岩石）。



选项卡 Grain-size 用于描述土体的颗粒级配 及其塑性（阿特贝格界限）。此选项卡仅适用于土体。

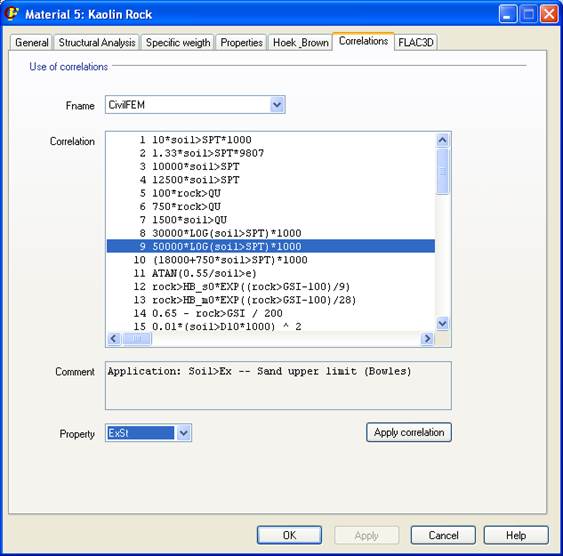

选项卡 相关关系 用于定义材料参数之间的相关关系。在字段 Fname 中输入包含要使用的相关关系的文件名。该 文件可以是 CivilFEM 自带的文件，也可以是之前定义的其他文件。然后选择要应用的相关关系及其 应用的属性，并单击按钮 应用相关关系（命令 ~CRLTUSE）），根据其余数据计算相关属性的值。

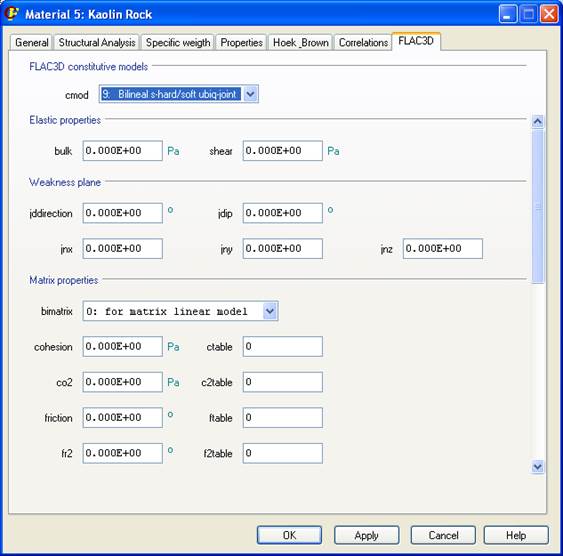

选项卡 FLAC3D 包含土体和岩石材料本构模型的参数，这些参数将用于为 FLAC 生成的模型^3D.







用户材料



修改材料后，可以将其保存，以便在以后的 CivilFEM 会话中使用。为此，只需单击按钮 Save，该按钮位于 材料窗口中。





在字段 数据库 文件名中必须指定要创建的文件名（如果 文件不存在），或要添加更多材料的文件名（如果文件已经 存在）。该名称将作为包含在组中的文件夹名称 USER ，该文件夹将包含保存的材料。





如果选择包含已保存材料的文件（或组）之一， 并单击按钮 列出材料文件，则会获得该文件内容以及其中所存储材料的部分属性 的列表。



要删除已保存的材料，必须先选中该材料，然后单击按钮 删除材料/文件.



要删除材料文件，必须先删除其中包含的所有材料，然后选中该文件并单击按钮 删除 材料/文件.



用户创建的文件位于文件夹 MatLib\UserLib 中， 其扩展名为 .UMP。要在不同于创建这些文件的另一台计算机上使用它们，只需将这些文件复制到另一台计算机的 相应目录中。





相关关系

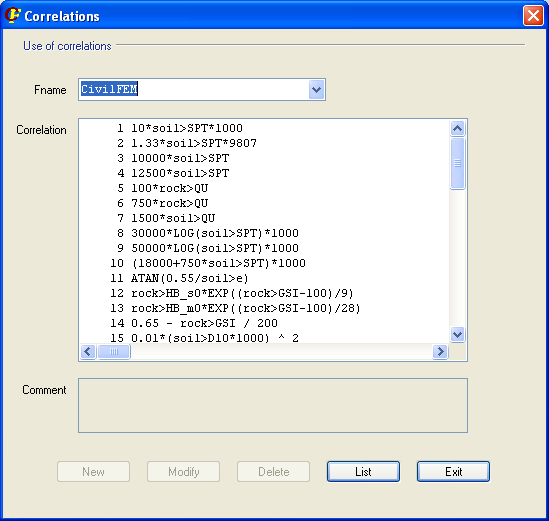

单击按钮 相关关系（材料浏览器中的）按钮，可进入一个界面，在该界面中可以查看和列出（按钮 List，命令 ~CRLTLST）所有已定义的相关关系





在字段 Fname 选择包含所需相关关系的文件名 进行查看。这些文件位于目录 %CivilFEM%\MatLib\Correlat 中， 其中 %CivilFEM% 是 CivilFEM 的安装路径。这些 文件的扩展名为 .crlt。



也可以 进行修改（按钮 修改) 或删除（按钮 删除，命令 ~CRLTDEL) 已定义的相关关系。



要创建新的 相关关系文件，只需在字段中输入其名称 Fname， 然后将焦点移至窗口的其他区域，使 CivilFEM 识别此 更改（单击框 相关性 o 注释).



识别出 新的文件名后，可以通过单击按钮添加相关关系 New （命令 ~CRLTDEF):

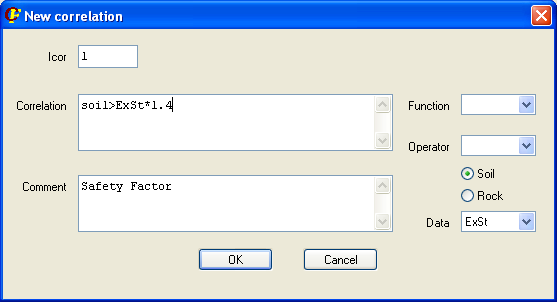

在 屏幕 新建相关性中，按以下方式定义新的相关关系：

• Icor：相关关系的 标识编号。
• 相关性：相关关系的解析 表达式。必须使用字段中的函数和运算符 函数 y 运算符，中间不得有空格。公式必须 采用国际单位制表示。
• 注释：对所输入相关关系的注释 （命令 ~CRLTCOM).
• 函数：可在相关关系表达式中 使用的函数集合。
• 运算符：可使用的代数运算符。
• Soil/Rock：应用相关关系的 材料类型。
• Data：可作为解析表达式 参数使用的材料参数。





相关 命令：

~ACTTIME

~CFMP

~CFMPGEN

~CFMPLST

~CFMPDEL

~CFMPLIB

~CRLTCOM

~CRLTDEF

~CRLTDEL

~CRLTLST

~CRLTUSE
