~BRSSLAB



~BRSSLAB, Nsec, 类型,MAT, P1, P2, P3, P4, P5, P6, P7, P8

定义空心板桥截面

PREP7： 桥梁与土木非线性： 模型生成

NSEC

截面编号。

TYPE

截面类型：

RS	矩形。
TS	梯形。
TF	带悬臂的梯形。
PS	带两个折点的对称多边形。
PAL	带两个折点的非对称多边形，左侧区域。
PAR	带两个折点的非对称多边形，右侧区域。

MAT

材料编号

pi

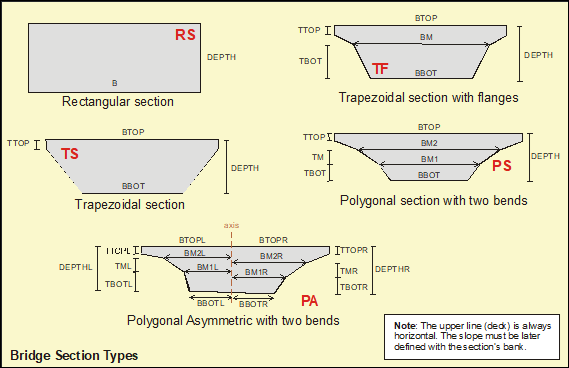

定义截面的参数。各类型对应的参数如下：

RS	B, DEPTH
TS	BBOT, BTOP, DEPTH, TTOP
TF	BBOT, BM, BTOP, DEPTH, TBOT, TTOP
PS	BBOT, BM1, BM2, BTOP, DEPTH, TBOT, TM, TTOP
PAL	BBOTL, BM1L, BM2L, BTOPL, DEPTHL, TBOTL, TML, TTOPL
PAR	BBOTR, BM1R, BM2R, BTOPR, DEPTHR, TBOTR, TMR, TTOPR



注：

- 在所有情况下，轮廓的顶边均视为水平。如果存在倾斜，则将其定义为超高。

- 对于带两个折点的非对称多边形截面，需要任意指定一条参考轴，以便测量左侧和右侧尺寸。截面的坐标轴应设置在该轴与顶边的交点处。参考轴的位置应使其与上、下底边相交，从而保证输入的所有标注距离均为正值。

- 每个截面都关联一个 Oxy 坐标系。对称截面中，坐标系原点位于上底边中点，Ox 轴与上底边平行；非对称截面中，原点位于坐标轴与顶边的交点。



菜单路径

主菜单 > CIVIL 前处理器 > 桥梁前处理 > 桥梁截面 > 板
