Generador de Puentes Atirantados



Esta utilidad de CivilFEM permite modelizar puentes atirantados con elementos de vigas. La sección del puente puede ser variable y deberá ser de hormigón, definida con el módulo de puentes de CivilFEM (sección tipo losa o cajón).









Esta aplicación contempla dos disposiciones de los tirantes: arpa o abanico.



Tirantes en Arpa









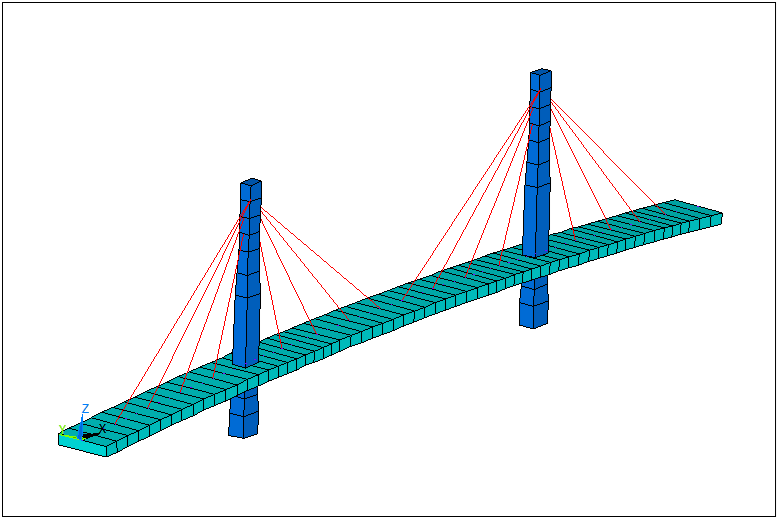

Tirantes en Abanico







Ambas tipologías incluyen varias opciones:



o   Simétrico o no



o   Número ilimitado de torres



o   Torre vertical o inclinada



o   Torre de sección variable



o   Tablero del puente de canto variable





En los puentes generados  se mantienen las mismas convenciones empleadas en el módulo de puentes y son aplicables

todas las utilidades de generación de cargas existentes en el mismo.







1      VENTANA DE GENERACIÓN DE PUENTES ATIRANTADOS



1.1      TIPOLOGÍAS



Las tipologías admisibles son las que se pueden generar como Bridge Section, es decir los puentes de tipo losa y los puentes de tipo cajón (sólo modelo de vigas)











1.2      UTILIZACIÓN DEL GENERADOR



Antes de llamar al generador de puentes, el usuario ha tenido que definir las siguientes magnitudes:



-          Sistema de unidades a emplear.

-          Materiales: hormigón, acero, etc.

-          Tipos de elementos para el tablero, torres y tirantes.

-          Secciones transversales para cada uno de ellos.

-          Beam & Shell Properties asociadas.



A continuación se llama a la pantalla del generador con el comando ~BRCS, NombreFichero



o utilizando el menú con el path :



Civil Preprocessor > Bridges Prep > Predesigned bridges >  Cable Stayed Bridges > Concrete





1

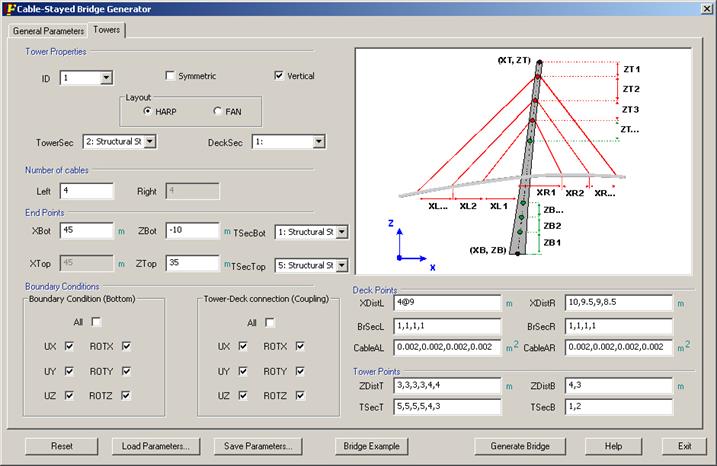

TowersHarp

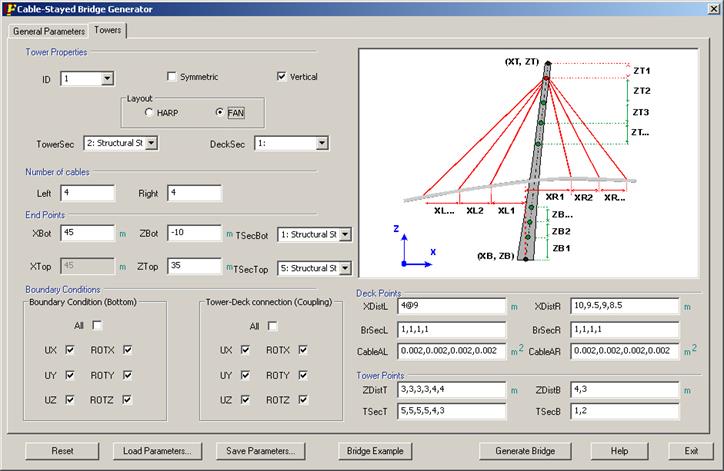

TowersFan









1.3      EXPLICACIÓN DE LOS DATOS



Haciendo referencia a los gráficos adjuntos (uno para el caso de arpa y otro para abanico) en cuanto a parámetros geométricos, los datos que se necesitan son los siguientes:

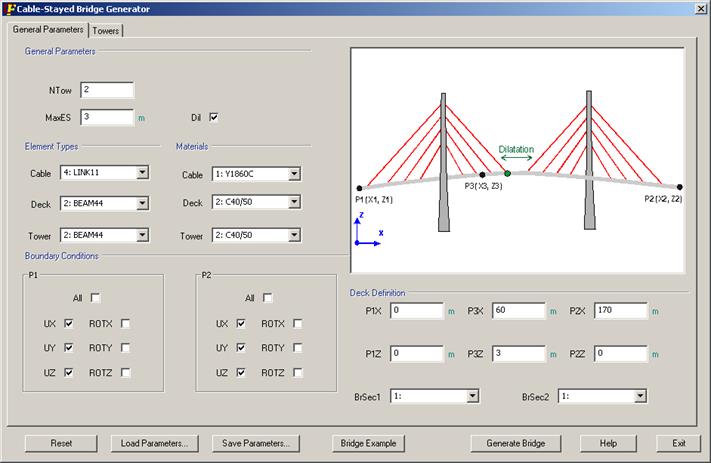

1.3.1      PESTAÑA DE PARÁMETROS GENERALES



general



Se introducirán los datos generales y básicos de nuestro puente, constantes en todo el modelo:



Parámetros generales:



NTow

Número de torres

MaxES

Tamaño de la división longitudinal (parámetro SIZEL del comando ~BRGEN)

Dil

Dilatación, permite el movimiento en la dirección X



Tipos de elementos y materiales:



Cable

Tirantes

Deck

Tablero del puente

Tower

Torres



Definición del tablero:



P1X, P1Z

Coordenadas X, Z del punto inicial del trazado del puente

P2X, P2Z

Coordenadas X, Z del punto final del trazado del puente

P3X, P3Z

Coordenadas X, Z de un tercer punto arbitrario del trazado del puente

BrSec1

Sección inicial del puente

BrSec2

Sección final del puente



Condiciones de Contorno (en P1, P2):



UX, UY, UZ

Impedimento de movimiento en X, Y, Z

ROTX, ROTY, ROTZ

Impedimento de giro en X, Y, Z

All

Impedimento en todos los grados de libertad







1.3.2      PESTAÑA DE LAS TORRES



Propiedades de las torres:



ID

Número de la torre activa

Symmetric

Simetría a la derecha en el número, área y distancia entre tirantes y en la sección del puente

Vertical

Torre activa vertical o no

Layout: HARP or FAN

Disposición de los tirantes: ARPA o ABANICO

TowerSEc

Sección transversal de la torre en la intersección torre-tablero

DeckSec

Sección transversal del tablero en la intersección torre-tablero

XBot, ZBot

Coordenadas X, Z de la base de la torre activa

TsecBot

Sección transversal en la base de la torre activa

XTop, ZTop

Coordenadas X, Z de la cabeza de la torre activa

TsecTop

Sección transversal en la cabeza de la torre activa





Número de tirantes:



Left, Right

Tirantes por la izquierda y la derecha de la torre activa





Puntos terminales:



XBot, ZBot

Coordenadas X, Z de la base de la torre activa

TSecBot

Sección transversal en la base de la torre activa

XTop, ZTop

Coordenadas X, Z de la cabeza de la torre activa

TSecTop

Sección transversal en la cabeza de la torre activa





Puntos de anclaje en tablero:



XDistL,XDistR

Vectores con las distancias X a la izquierda y derecha de la torre activa

BrSecL, BrSecR

Vectores con las secciones del tablero a la izquierda y derecha de la torre activa

CableAL, CableAR

Áreas de los tirantes  a la izquierda y derecha de la torre activa





Puntos de anclaje en la torre:



ZDistT,ZDistB

Vectores con las distancias Z, desde la cabeza y de la base

de la torre activa, de los puntos donde existe cambio de sección

TsecT, TsecB

Vectores con las secciones transversales desde la cabeza y

 de la base de la torre activa

CableAL, CableAR

Áreas de los tirantes  a la izquierda y derecha de la torre activa





Condiciones de Contorno (en la base y la intersección torre-tablero):



UX, UY, UZ

Impedimento de movimiento en X, Y, Z

ROTX, ROTY, ROTZ

Impedimento de giro en X, Y, Z

All

Impedimento en todos los grados de libertad









Comandos relacionados:

~BRCS
