~SBSMDEF



~SBSMDEF, ISS1, ISS2, ISSINC, ISSL1, ISSL2, ISSLINC

Captura de la viga soporte a partir de las secciones sólidas de un modelo de elementos sólidos o placa.

PREP7: PRESTRESSED CONCRETE: Viga soporte

ISS1

Sección sólida inicial.

ISS2

Sección sólida final (por defecto ISS2 = ISS1).

ISSINC

Incremento (por defecto ISSINC = 1).

ISSL1

Sección sólida inicial para secciones por la izquierda (-).

ISSL2

Sección sólida final para secciones por la izquierda (-) (por defecto ISSL2 = ISSL1).

ISSLINC

Incremento para secciones por la izquierda (-) (por defecto ISSLINC = 1).



Notas

- Las secciones sólidas se añadirán a las ya capturadas, colocándose a continuación (extremo final de la viga soporte). Las secciones sólidas se incluirán de forma consecutiva, para borrar o insertar alguna sección en los puntos intermedios, se deberá usar el comando ~SBSMMDF.

- Las secciones sólidas introducidas formarán los cortes de la viga soporte.

- La viga soporte se capturará en el sistema de coordenadas activo. La dirección vertical debe orientarse según la dirección del eje Y. Se recomienda alinear el eje X con la dirección principal de los tendones, para evitar singularidades geométricas (un tendón no debe tener un segmento paralelo al eje Z).

- Si la viga soporte ya se ha empezado a capturar, el sistema de coordenadas empleado será siempre el que se utilizó para el primer corte.

- Si ISSL1 = 0, ISSL2 y ISSLINC se ignorarán. Los cortes tendrán las mismas secciones por la izquierda (-) y por la derecha (+) (dadas por ISS1, ISS2, ISSINC). Ejemplo: ~SBSMDEF,1,5,1 (las secciones sólidas 1 a 5 están definidas previamente).





- El número de secciones leídas de ISS1, ISS2, ISSINC debe ser el mismo que las leídas de ISSL1, ISSL2, ISSLINC.

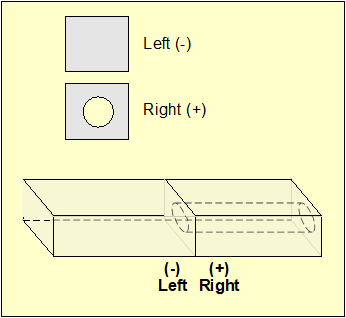

- Si se introduce ISSL1, ISSL2, ISSLINC, las secciones sólidas se distribuirán en los cortes de la misma manera que se ilustra en el siguiente ejemplo: ~SBSMDEF,1,4,1,12,15,1 (las secciones sólidas 1 a 4 y 12 a 15 están definidas previamente).





- Las secciones izquierda y derecha, correspondientes a un mismo corte, deberán definirse en la misma posición (sistema de ejes local de captura en la misma posición y orientación).

Trayectoria de menús

Main Menu > Civil Preprocessor > Prestress Concrete Prep > Solid Sec model > Add cuts
