~BRSDIV
~BRSDIV, ISEC, Lab1, Lab2, Lab3, VALUE, IDX1, IDX2, IDX3
Establece el tamaño o el número de divisiones para el patrón de teselado de las secciones de puente
PREP7 : BRIDGE AND CIVIL NON LINEARITIES: Generación del modelo
ISEC
Número de la sección de puente (para Lab2=SIZE)
Lab1, Lab2, Lab3
Indican la propiedad a definir o modificar de la sección de puente. Las etiquetas válidas y los campos utilizados se exponen a continuación.
VALUE
Valor a asignar a la propiedad especificada en Lab1, Lab2 y Lab3.
IDX1, IDX2, IDX3
Identificadores de la propiedad a modificar. Los valores admisibles dependen de los distintos grupos de propiedades definidos en Lab1, Lab2 y Lab3 y son descritos a continuación.
Secciones de puente cajón.
Lab1 = BOX
|
Lab2 |
Lab3 |
Descripción |
||||||||||||
|
SIZE |
|
Tamaño general para toda la sección. |
||||||||||||
|
FLTOP |
|
Número de divisiones en el ancho del ala superior. |
||||||||||||
|
FLBOT |
|
Número de divisiones en el ancho del ala inferior. |
||||||||||||
|
WEB |
|
Para el alma IDX1 (IDX1=0 aplicará el mismo valor a todas las almas). |
||||||||||||
|
|
DEPTH |
Número de divisiones en la longitud del alma. |
||||||||||||
|
|
THICK |
Número de divisiones en el espesor del alma libre. |
||||||||||||
|
|
BRACKET |
Número de divisiones en la cartela.
|
||||||||||||
|
|
SLOPE |
Número de divisiones en segmento con pendiente.
|
||||||||||||
|
|
STRAIGHT |
Número de divisiones en segmento exterior.
|

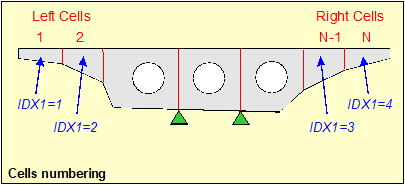

Secciones de puente losa.
Lab1 = SLAB
|
Lab2 |
Descripción |
||||||
|
SIZE |
Tamaño general para toda la sección. |
||||||
|
HCELL |
Número de divisiones horizontales en las celdas con aligeramiento. |
||||||
|
VCELL |
Número de divisiones verticales en las celdas con aligeramiento. |
||||||
|
HFL |
Número de divisiones horizontales en las celdas de los vuelos.
|
||||||
|
VFL |
Número de divisiones verticales en los extremos.
|
||||||
|
THICK |
Número de divisiones verticales del espesor en las celdas con aligeramiento. |
||||||
|
RHOLE |
Número de divisiones radiales en los macizados de los aligeramientos. |
||||||
|
LCELLBOT |
Número de divisiones horizontales en la mitad inferior izquierda de la primera celda con aligeramiento. |
||||||
|
RCELLBOT |
Número de divisiones horizontales en la mitad inferior derecha de la última celda con aligeramiento. |
Notas
- El número de divisiones en cada parte de la sección debe coincidir en todas las secciones. Por ello, los números de divisiones serán comunes para todas las secciones definidas.
- Cuando el modelo a generar es de elementos placa, sólo se podrán usar secciones cajón y las divisiones en el espesor de las alas y almas son ignorados.
- Cuando se especifica el tamaño máximo de tesela, se debe indicar el número de la sección sobre la que se aplica.
- Cuando se aplican los valores para Lab2=SIZE o Lab2=HCELL, los valores aplicados para Lab2=RCELLBOT y Lab2=LCELLBOT serán remplazados.
Trayectoria de menús
Main Menu > CIVIL Preprocessor > Bridges Prep > Bridge Sections > Box > Modify > Edit > Mesh Divisions.
