Foundation results

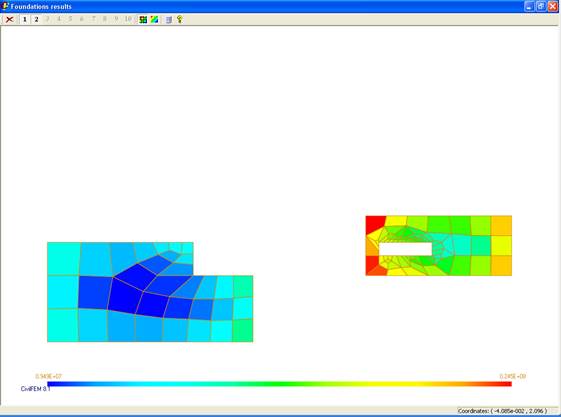

El objetivo de la ventana de resultados de terrenos es el poder visualizar gráficamente el comportamiento de las cimentaciones calculadas. Para ello CivilFEM representa en nudos o en teselas el valor de EFS (rigidez elástica de la cimentación) calculado.



También es posible listar las propiedades y valores obtenidos del cálculo de las cimentaciones (comando ~EFSLST).







En la ventana se visualiza cualquiera de las cimentaciones creadas, ya sea por grupos o de manera independiente. La escala que aparece en la parte inferior se ajusta automáticamente a los valores de las cimentaciones activadas.



                  Salir de la ventana.

                  Cimentación activada.

                  Cimentación desactivada.

                  Cimentación no creada.

                  Resultados de teselas.

                  Resultados de nudos.

                   Listado de resultados.

                Despliega el documento de ayuda.





Comandos relacionados:

~EFSLST
