15.1                 Exportación y representación de vectores en Microsoft Excel

Para el posterior tratamiento de los datos generados por ANSYS y CivilFEM, así como para facilitar su lectura e interpretación, la utilidad de exportación de vectores permite, de una manera automática, crear un libro de MICROSOFT EXCEL con estos datos.

El libro constará de dos hojas:

·         En la hoja CivilFEM Data se encontrarán los vectores exportados, en columnas. La cabecera de cada vector es su nombre en ANSYS.

·         En la hoja CivilFEM Graphic se representan los vectores en un gráfico XY de EXCEL, con las opciones elegidas.

Se pueden exportar vectores numéricos de cualquier longitud, creados a partir de comandos de ANSYS o de CivilFEM. El comando a emplear es ~VWXLS.

Esta utilidad ha sido probada para que funcione correctamente en las versiones de Excel 97, Excel 2000 y Excel XP.





15.2                 Exportación de vectores a HTML y ASCII

De la misma manera que se exportan los vectores a EXCEL, es posible crear un documento HTML o texto ASCII con una tabla compuesta por los vectores seleccionados.

La tabla tendrá una cabecera con los nombres de los vectores.

Se pueden exportar vectores numéricos de cualquier longitud, creados a partir de comandos de ANSYS o de CivilFEM. El comando a emplear es ~VWHTML para documento HTML y ~VWTXT para texto ASCII.

El código generado en los documentos HTML es HTML 4.0 estándar.

















































15.3 Importación de Revit a CivilFEM





Definición: Se trata de una herramienta que permite a través de Revit, generar macros en  APDL para importar estructuras de barras metálicas a CivilFEM.

Revit Structure ofrece la posibilidad de utilizar su Interfaz de Programación de Aplicaciones (API) para disponer valores pertenecientes a los modelos creados en Revit, a partir su geometría analítica(posicionamiento de nudos y elementos) así como propiedades de sección y de material asociado.



15.3.1 Secciones

Revit posee un catálogo de secciones metálicas estructurales, común a todas las instalaciones. Las secciones en CivilFEM son creadas por tipo y dimensiones.

Se estudia el nombre de las familias asociadas a la tipología de cada sección para España, Francia y Estados Unidos.

El tipo de elemento utilizado es el “Beam 188”.



15.3.2 Aceros

Se integrarán aceros utilizando como criterio de discretización el límite elástico del mismo, de tal modo que este no deberá diferir más de un 5% con un acero del catálogo de CivilFEM según sea el tipo de acero elegido, europeo  o americano.



15.3.4 Exportación

El acceso a la herramienta de exportación, se realiza a través de una ventana en el interfaz gráfico de Revit Structure, mediante la ruta:









Complementos à Herramientas Externas à CivilFEM Link

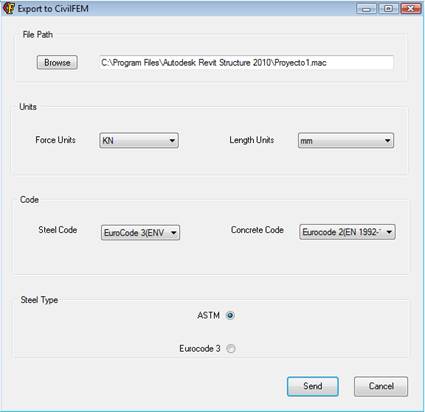

Apareciendo la siguiente ventana:







1.    Choose File Path: Aparecerá la ruta en la que se encuentra guardado el proyecto de Revit que se esté modelizando. Si el proyecto no ha sido guardado, aparecerá la ruta de instalación de Revit Structure 2010. Se puede elegir la ruta donde se desee efectuar la exportación. El archivo .mac tendrá como nombre el del proyecto.



2.    Choose Units: Mediante estos combos, se eligen las unidades de longitud y fuerza que tendrá el modelo de CivilFEM. Por defecto aparecen las unidades en las que se está modelizando el proyecto de Revit.



3.    Choose Code: Se podrá escoger los códigos estructurales para chequeo y diseño con CivilFEM, por defecto, aparecerán los Eurocódigos.



4.    Choose Steel Type: De igual modo, se tendrá que escoger el tipo de acero a partir del cual se realizará la conversión de aceros, por defecto ASTM.
