~BRADDPL



~BRADDPL, MP1, MP2, Ri, Rf, ang

Define en planta los tramos de la carretera del puente

PREP7 : BRIDGE AND CIVIL NON LINEARITIES: Generación del modelo



MP1, MP2

MP’s que delimitan el tramo. MP1 debe de haber sido definido con anterioridad (con el comando ~BRINIP), la posición en el espacio de MP2 se crea con este comando. Si se omite MP1 el programa toma el MP2 del último tramo definido.

Ri, Rf

Radios de curvatura inicial y final. Si Ri = Null entonces se toma el RF del tramo anterior, si dicho tramo no está definido (tramo inicial) se considera que el radio es infinito. Si RF = 0 ó Null el radio se toma como infinito.

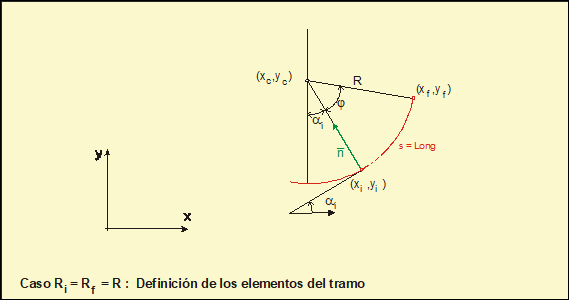

Si Ri = Rf ¹ Null ó 0® se trata de una circunferencia.

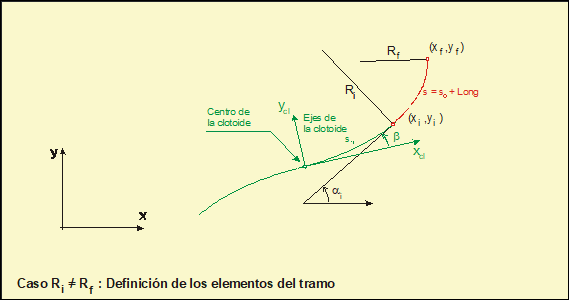

Si Ri ¹ Rf ® se trata de una clotoide.



ang

Ángulo que forma la tangente al tramo en el punto MP1 con la tangente al tramo anterior en este mismo punto.

Notas

- Considerada en planta, la línea de MP’s es una sucesión de tramos que pueden ser segmentos rectos, arcos de círculo o arcos de clotoide.

- Para definir completamente en el espacio el eje de la carretera, se emplean dos familias de comandos complementarias:

- Definición en planta

   ~BRADDPL, MP1, MP2, Ri, Rf, ang



- Definición en alzado

   ~BRADDEL, MP1, MP2, ii, if



- A partir del primer MP (definido con el comando ~BRINIP) cada tramo va situando nuevos puntos, apoyándose cada vez en el extremo final del tramo anterior.

- El primer punto MP siempre corresponde al punto definido con el comando ~BRINIP.

- Los tramos deben introducirse correlativamente, sin saltos ni lagunas en los MP’s.

- Un valor nulo o cero para un radio indica curvatura nula.

Si Ri = Rf = Null:0     el tramo es recto.

Si Ri = Rf ¹ Null:0     se trata de una circunferencia.

Si Ri ¹ Rf                  se trata de una clotoide.



- Ri y Rf tienen signo positivo si la curva gira a izquierdas, vista desde el sentido de los MP’s creciente y negativo en caso contrario.



- Los comandos de definición en planta y alzado no tienen necesariamente que utilizar los mismos MP’s. Salvo los puntos inicial y final del recorrido que deben coincidir.



- El parámetro anG en el primer tramo mide el ángulo con el vector (v1, v2, 0) en la definición en planta (ver comando ~BRINIP).

Trayectoria de menús

Main Menu > CIVIL Preprocessor > Bridges Prep > Plant Generation > Define Plant
