Slope stability results
En esta ventana se representan los resultados obtenidos del cálculo de estabilidad de taludes.

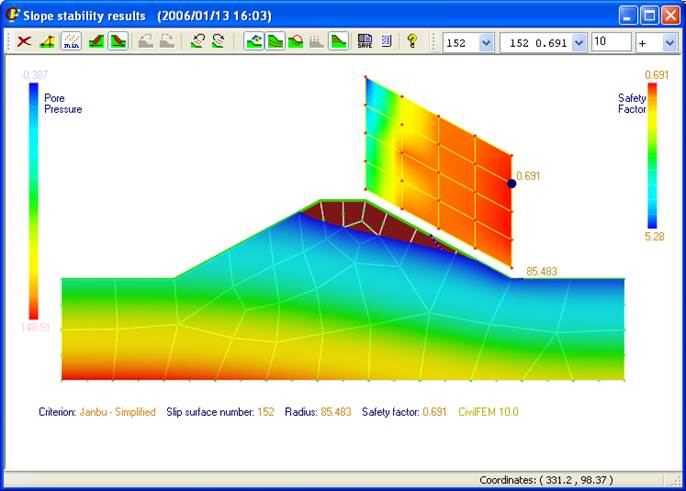

La ventana está compuesta por dos zonas diferenciadas. En la parte superior se encuentra la barra de herramientas, que sirve para interactuar con la ventana y representar los resultados deseados, asà como el formato de presentación de dichos resultados. Debajo de la barra de herramientas está la zona de representación, en la que se visualizan los datos y resultados.
Barra de herramientas
A continuación se describe la función de cada uno de los botones y diálogos que componen la barra de herramientas:
                               Salir de la ventana.
                               Opciones de visualización.
                               Mostrar sólo el valor del mÃnimo
coeficiente de seguridad para cada centro.
                               Deslizamiento hacia la izquierda.
                               Deslizamiento hacia la derecha.
                               Mostrar superficie de deslizamiento
previa a la actual (puede estar desactivado si se ha seleccionado la opción de
mostrar únicamente el valor del mÃnimo coeficiente de seguridad).
                               Mostrar superficie de deslizamiento
siguiente a la actual (puede estar desactivado si se ha seleccionado la opción
de mostrar únicamente el valor del mÃnimo coeficiente de seguridad).
                               Mostrar resultados del centro
anterior.
                               Mostrar resultados del centro
siguiente.
                               Activa / desactiva la distribución de
factores de seguridad.
                               Activa / desactiva las lÃneas de
presión intersticial.
                               Representación de los cÃrculos
completos o únicamente la superficie de deslizamiento.
                               Activa / desactiva la representación
de fuerzas y presiones (en este caso está deshabilitada por no haber cargas en
el modelo).
                               Activa / desactiva la representación
de grupos de tierra armada.
                               Exporta el modelo a un
archivo gráfico.
                               Lista propiedades y
resultados del modelo.
                               Despliega el documento de ayuda.
               Representa la
superficie de rozamiento con el número indicado.
       Representa la superficie de rozamiento
que tiene el coeficiente de seguridad indicado.
                  Valor máximo del
factor de seguridad representado en la distribución.
                 Número de colores que se muestran.
Zona de representación
En esta área de la ventana se representan los datos y resultados requeridos.

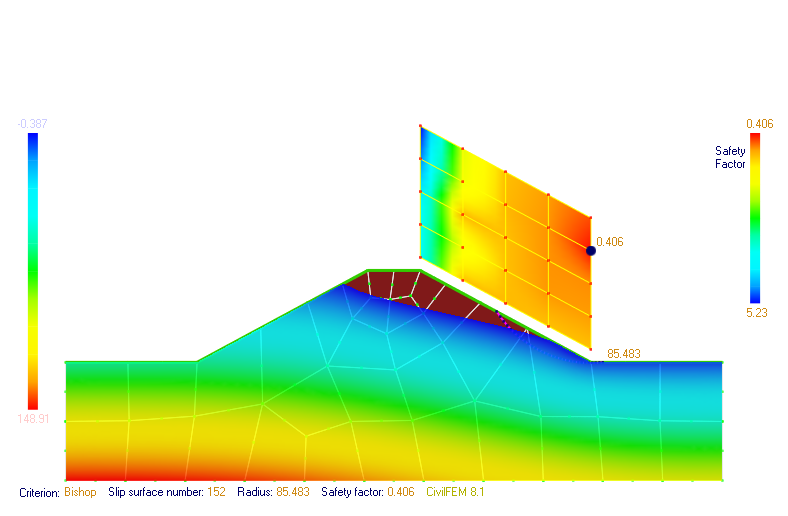

En la siguiente figura se describen los datos representados:
La distribución de presiones intersticiales sólo está disponible si se importa un fichero (jobname.PRESS) de resultados proveniente de un cálculo de lÃnea de saturación. Si no se ha realizado el cálculo de filtración, es posible definir las lÃneas de presión de agua empleando el comando ~SLPPWP. En este caso son las lÃneas las que aparecen dibujadas, sin leyenda gráfica.
Es posible elegir el centro de la superficie de deslizamiento pulsando sobre la malla de factores de seguridad.
Pulsando con el botón derecho del ratón sobre cualquier lugar del área de representación, aparece un menú de utilidades gráficas (Zoom, Fit, etc.)
Opciones de visualización
Pulsando
sobre el icono
 de la barra de herramientas, aparece el siguiente
diálogo:
En esta ventana se configuran los siguientes parámetros de representación:
- Parámetros de la rejilla (Grid parameters): Se puede definir una rejilla para forzar el puntero del ratón a moverse sobre ella. El tamaño de la rejilla puede modificarse (Campo Grid spacing; el valor del espaciamiento viene dado en la unidad de longitud definida), asà como el tamaño de los puntos representados (Point size).
- Visualización de puntos (Points visualization): Los puntos que representan los nudos de las teselas pueden ser dibujados o no (Visible), y su tamaño puede ser elegido (Point size).
- Visualización de teselas (Tessella visualization): Todas las teselas del modelo pueden colorearse o dejarse transparentes (Fill). Las lÃneas que forman el borde también pueden ser activadas o desactivadas (Border).
Comandos relacionados:
