EC3 Check Section Results





Esta utilidad permite visualizar resultados de chequeo según el Eurocódigo No.3 de una sección.

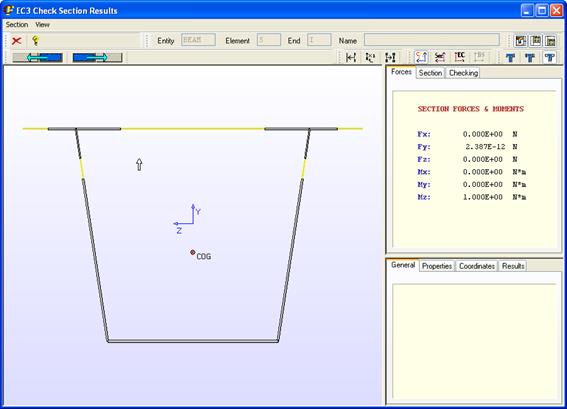

Los datos se distribuyen en una ventana tal y como muestra la figura:











A continuación se describe cada una de las opciones disponibles en esta ventana.



Barra de Menú



Menú Section





Solid Section – Selecciona una sección sólida.

Element Number – Selecciona una sección de un elemento.

Quit – Cierra la ventana.



Menú View





Axis – Sistema de coordenadas: ejes de la sección (Section), ejes de CivilFEM (CivilFEM) o ejes de chequeo del Eurocódigo No.3 (EC3)

Section area – Permite seleccionar el tipo de sección a visualizar: Bruta (Gross), Neta (Net) o Efectiva (Effective).





Barra de Botones



    Cierra la ventana

     Muestra la ayuda

      Tipo de elemento elegido para la representación

           Número del elemento

              Extremo del elemento

    Nombre del elemento

       Activa/desactiva la vista de la sección

       Activa/desactiva la vista de los datos de la sección

       Activa/desactiva  la vista de los datos del elemento

   Selecciona la chapa anterior/siguiente

      Reduce el espesor de los elementos lineales en la representación

     Representa los elementos lineales a su escala natural

     Aumenta el espesor de los elementos lineales en la representación

       Coordenadas según los ejes de CivilFEM

     Coordenadas según los ejes de la sección

      Coordenadas según los ejes del Eurocódigo No. 3

        Coordenadas según los ejes de la norma British Standard (deshabilitado)

      Sección Bruta

     Sección Neta

     Sección Efectiva
