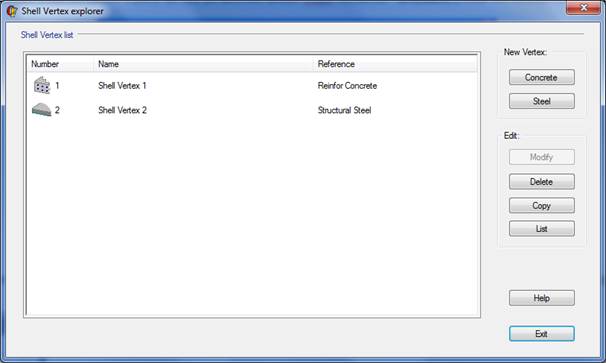

Shell Vertex Explorer





En esta ventana se pueden ver los vértices de placas creados, crear vértices nuevos de hormigón o acero (botones Concrete / Steel, comandos ~SHLRNF y ~SHLSTL), modificar un vértice existente (botón Modify, comando ~SHLMDF), borrar un vértice (botón Delete, comando ~SHLDEL), crear un vértice a partir de otro ya definido (botón Copy, comando ~SHLGEN) y listar los vértices creados (botón List, comando ~SHLLST).

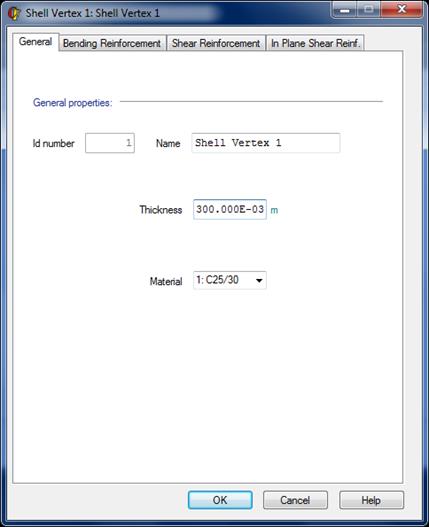

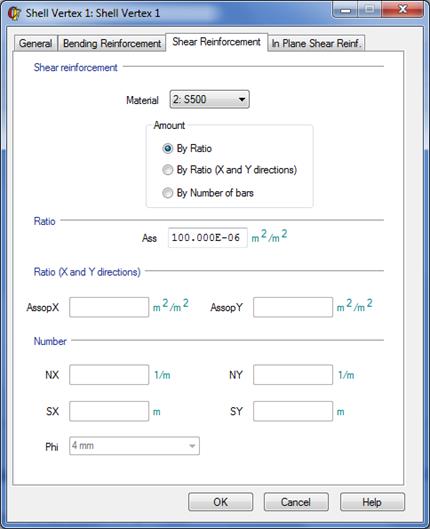

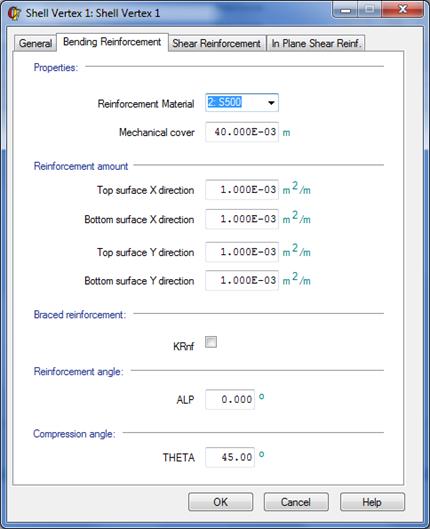

Al crear o modificar un vértice aparece una ventana con una (vértice de acero) o cuatro (vértice de hormigón) pestañas. La primera se refiere a parámetros generales (General) y las restantes se refieren a la armadura (Reinforcement) del vértice de hormigón armado (definición de la armadura a flexión, cortante y rasante).























Comandos relacionados:

~SHLDEL

~SHLGEN

~SHLLST

~SHLMDF

~SHLRNF

~SHLIPSH

~SHLSTL
