~SSECDMS



~SSECDMS, USEC, SecTyp, NMAT, DMS1, DMS2, DMS3, DMS4, DMS5, DMS6

Define una sección transversal de acero por dimensiones

PREP7: Cross Sections

USEC

Número de la sección transversal a definir

SecTyp

Etiqueta identificativa del tipo de sección a definir:

BOX

Sección cajón

I

Sección doble T simétrica

T

Sección T simple

C

Sección canal

L

Sección L

PIPE

Sección tubular













NMAT

Material asociado a la sección (por defecto el activo)

DMS1, DMS2, DMS3, DMS4, DMS5, DMS6

Dimensiones de la sección. Dependen del tipo de sección:



SecTyp



Descripción

Box

DMS1 = Depth

Canto total (según y)



DMS2 = Tw

Espesor de las almas



DMS3 = Bf

Ancho de las alas



DMS4 = Tf

Espesor de las alas



DMS5 = Campo no utilizado



DMS6 = Campo no utilizado

SEC-box



Sección Cajón



SecTyp



Descripción

I

DMS1 = Depth

Canto total (según y)



DMS2 = Tw

Espesor del alma



DMS3 = Bf

Ancho de las alas



DMS4 = Tf

Espesor de las alas



DMS5 = A

Espesor garganta cordón de soldadura



DMS6 = D

Distancia libre del alma

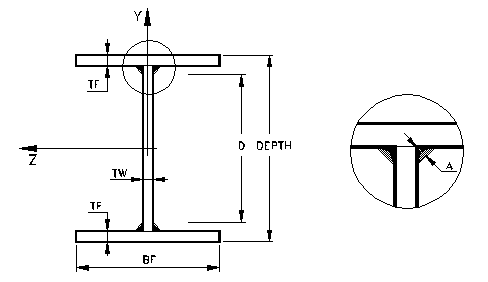

sec-dt



Sección I





SecTyp



Descripción

T

DMS1 = Depth

Canto total (según y)



DMS2 = Tw

Espesor del alma



DMS3 = Bf

Ancho del ala



DMS4 = Tf

Espesor del ala



DMS5 = A

Espesor garganta cordón de soldadura



DMS6 = D

Distancia libre del alma

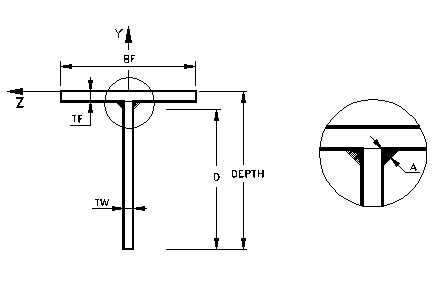

SEC-T

Sección T



SecTyp



Descripción

C

DMS1 = Depth

Canto total (según y)



DMS2 = Tw

Espesor del alma



DMS3 = Bf

Ancho de las alas



DMS4 = Tf

Espesor de las alas



DMS5 = A

Espesor garganta cordón de soldadura



DMS6 = D

Distancia libre del alma

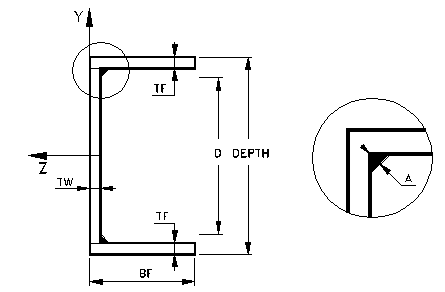

sec-u



Sección C



SecTyp



Descripción

L

DMS1 = Depth

Canto total (según y)



DMS2 = Tw

Espesor del alma



DMS3 = Bf

Ancho del ala



DMS4 = Tf

Espesor del ala



DMS5 = A

Espesor garganta cordón de soldadura



DMS6 = D

Distancia libre del alma

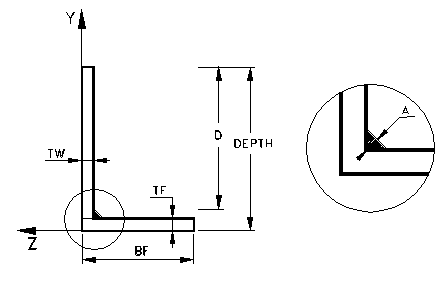

SEC-L

Sección L





SecTyp



Descripción

PIPE

DMS1 = OD

Diámetro



DMS2 = Tkwall

Espesor de la pared



DMS3 = NCells

Número de celdas. Este campo sólo es válido para elementos BEAM188 y BEAM189. Por defecto es igual a 8 y además Ncells £ 12



DMS4 = Campo no utilizado



DMS5 = Campo no utilizado



DMS6 = Campo no utilizado

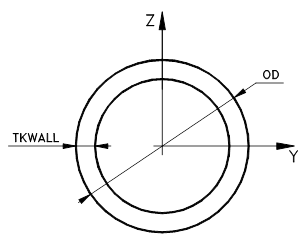

Sección Anular Circular

Trayectoria de menús

Main Menu > Civil Preprocessor > Cross Sections > Steel by Dimensions
