TXT Interface

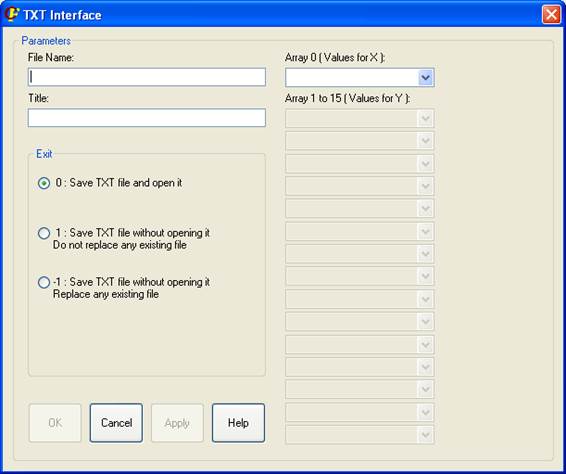

Esta ventana facilita la creación de una tabla en TXT, a partir de vectores creados con Ansys o CivilFEM. Si el usuario lo desea, también tiene a su disposición el comando ~VWTXT para generar la tabla de TXT. El aspecto de la ventana es el siguiente:





El usuario debe poner un nombre de fichero para el gráfico resultante. También se puede especificar un título para la hoja, pero es opcional.



Lo primero que se debe hacer es elegir un vector con los valores para las X. En la lista desplegable “Array 0” aparecerán los nombres de las variables que tengan una dimensión (vectores) y sean de tipo array (no de tipo table). También existe la opción de numeración automática (auto-numbering) para las X, que asignaría los valores 1,2,3,4,5,...





Téngase en cuenta que si no existen las variables adecuadas, las listas desplegables para las Y aparecerán vacíos. Si existen variables adecuadas, seleccione el vector de las X de la lista. Una vez seleccionado un vector, se habilitará el primer combo para las Y.





La primera lista desplegable para las Y también tiene los nombres de todos los vectores definidos. Si selecciona una variable con los valores de las Y, se le asignará el color negro (que puede cambiar si lo desea). A su vez, se activará una nueva lista desplegable para las Y, por si se desea representar varios vectores en una misma tabla.



Con una serie ya podemos generar la tabla.



Puede repetirse el proceso hasta para 15 vectores en las Y. Todos estos valores se representarán en una misma tabla.



La opción Exit indicará qué hacer con el fichero una vez creado.



Opciones de salvado automático en TXT:   0  – Crea el fichero y lo abre para su visualización.   1 – Guarda el fichero TXT sin abrirlo. Mostrará un aviso si el fichero ya existe.   -1 – Guarda el fichero TXT sin abrirlo. Si ya existe un archivo con el mismo nombre, se reemplazará.

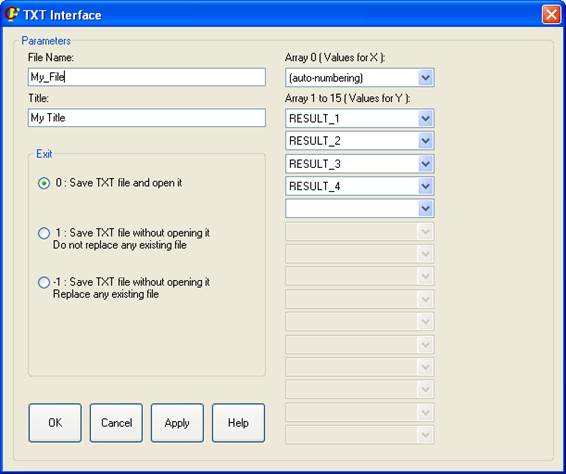

En el ejemplo, tendríamos la siguiente ventana final. Si en lugar de pulsar el botón OK se pulsara Apply, se obtendría el mismo resultado final, pero no se cerraría la ventana.

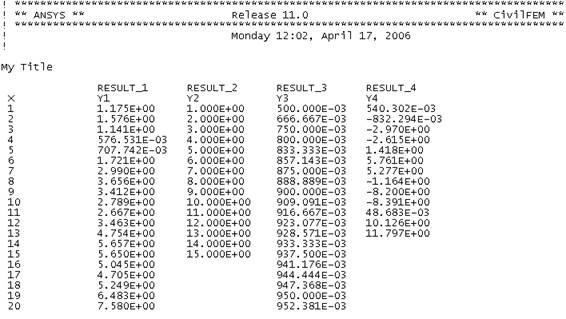

Y el resultado en TXT sería el siguiente:







Comandos relacionados:

~VWTXT
