~BRSSLAB



~BRSSLAB, Nsec, Type,MAT, P1, P2, P3, P4, P5, P6, P7, P8

Define una sección de puente tipo losa aligerada

PREP7 : BRIDGE AND CIVIL NON LINEARITIES: Generación del modelo

NSEC

Número de la sección.

TYPE

Tipo de sección:

RS	Rectangular.
TS	Trapecial.
TF	Trapecial con vuelo.
PS	Poligonal simétrica con dos quiebros.
PAL	Poligonal asimétrica con dos quiebros, zona izquierda.
PAR	Poligonal asimétrica con dos quiebros, zona derecha.

MAT

Número del material

pi

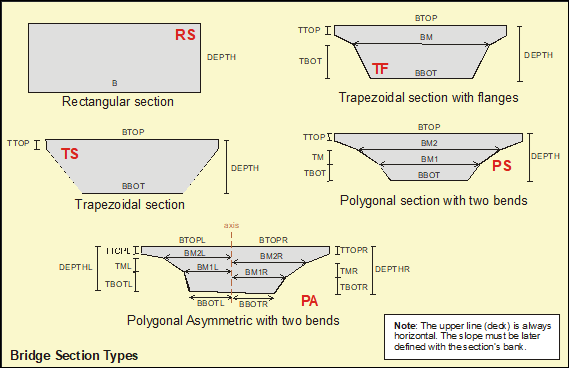

Parámetros que definen la sección. Para cada tipo corresponden:

RS	B, DEPTH
TS	BBOT, BTOP, DEPTH, TTOP
TF	BBOT, BM, BTOP, DEPTH, TBOT, TTOP
PS	BBOT, BM1, BM2, BTOP, DEPTH, TBOT, TM, TTOP
PAL	BBOTL, BM1L, BM2L, BTOPL, DEPTHL, TBOTL, TML, TTOPL
PAR	BBOTR, BM1R, BM2R, BTOPR, DEPTHR, TBOTR, TMR, TTOPR



Notas

- En todos los casos el lado superior del contorno se ha considerado horizontal. Su posible inclinación, caso de existir, se definirá como un peralte.

- En el caso de sección poligonal asimétrica con dos quiebros, necesita un eje arbitrario de referencia para mediciones a izquierda y derecha. En la intersección de este eje con el lado superior se situarán los ejes de coordenadas de la sección. El eje deberá situarse de forma que corte a las bases superior e inferior, de forma que todas las distancias marcadas se introduzcan como positivas.

- Cada sección llevará asociada un sistema de ejes coordenados Oxy, cuyo centro se encuentra en el centro de su base superior siendo el eje Ox paralelo a ésta cuando la sección es simétrica y en el punto de intersección del eje con el lado superior cuando no lo es.
