Excel Interface

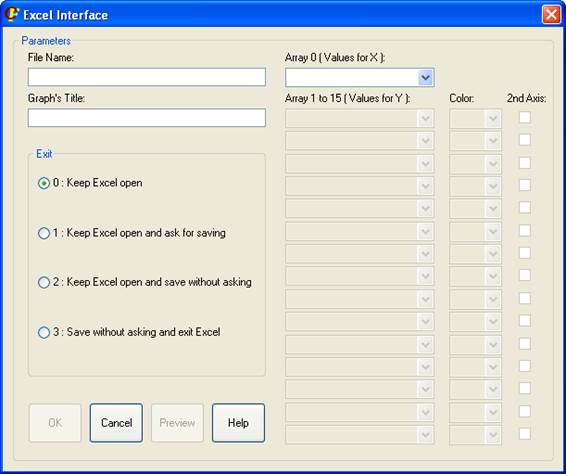

Esta ventana crea un gráfico y una tabla en Excel, a partir de vectores creados con Ansys o CivilFEM (ver comando ~VWXLS). El aspecto de la ventana es el siguiente:





Es posible poner un nombre para el archivo resultante, que es obligatorio si se selecciona una de las opciones de salvar automáticamente. También se puede especificar un título para el gráfico, pero es opcional.



Lo primero que debe realizarse es elegir un vector con los valores para las X. En la lista desplegable “Array 0” aparecerán los nombres de las variables que tengan una dimensión (vectores) y sean de tipo array (no de tipo table). También existe la opción de numeración automática (auto-numbering) para las X, que asignaría los valores 1,2,3,4,5,...





Téngase en cuenta que si no existen las variables adecuadas, las listas desplegables para las Y aparecerán vacíos. Una vez seleccionado un vector para las X, se habilitará la primera lista desplegable para las Y.





La primera lista desplegable para las Y también tiene los nombres de todos los vectores definidos. Si se selecciona una variable con los valores de las Y, se le asignará el color automático (que puede cambiarse si es necesario), y se asociará al eje primario de la gráfica. A su vez, se activará un nuevo combo para las Y, por si se desea representar varios vectores sobre una misma gráfica.



Con una serie ya podemos generar el gráfico.



Puede repetirse el proceso hasta para 15 vectores en las Y. Todos estos valores se representarán en una misma gráfica, sobre un mismo eje. Existe la posibilidad de elegir un color para cada uno de los vectores Y, o dejar que se le asigne uno automáticamente, de tal forma que el gráfico resultante sea lo más claro posible. Cuando un vector Y tiene unos valores muy diferentes a los de otro, puede indicarse que se represente en un eje secundario (Secondary Axis / 2nd Axis), con una escala independiente del eje primario. Para ello debe marcarse la casilla correspondiente.



Elección del color. El color 0 es automático, y lo establece el propio Excel.

En este ejemplo tenemos cuatro resultados independientes, dos de color automático en el eje primario, otro de color azul en el eje secundario, y un cuarto resultado de color negro también en el eje secundario.   Si se desea borrar los valores para las Y, debe seleccionarse la posición vacía del combo y se borrarán los valores de ese combo y todos los siguientes.



El nombre del fichero Excel con el que se salvará el gráfico sólo es necesario si se indica alguna opción de salvar. El título es el que se le pondrá al gráfico de Excel. La opción Exit le indicará a Excel si salvar o no el fichero de forma automática, e incluso salir del programa. Esto es muy útil en caso de automatizar la generación del gráfico con el comando ~VWXLS.



Opciones de salvado automático en Excel:   0  – Deja Excel abierto y no salva el gráfico.   1 – Deja Excel abierto y salva el gráfico de forma automática, pero preguntaría antes si ya existe un fichero con ese nombre.   2 – Deja Excel abierto y salva el gráfico de forma automática, sin pedir confirmación aunque ya existiese un fichero con ese nombre (lo reemplazará).   3 – Salva el gráfico de forma automática, sin pedir confirmación aunque ya existiese un fichero con ese nombre (lo reemplazará), y sale de Excel.

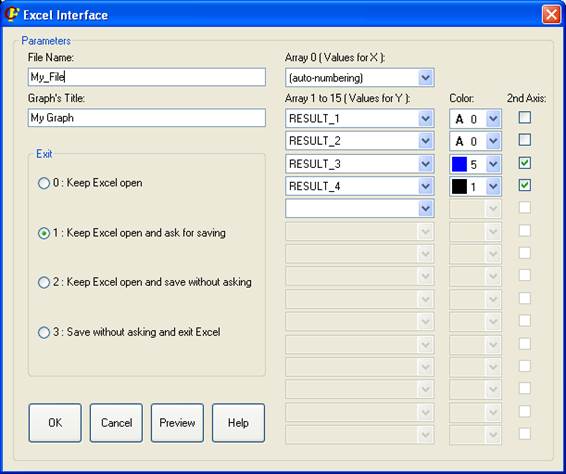

En el ejemplo, se muestra la ventana final que lanzaría el comando al pulsar el botón OK. Si en lugar de OK se pulsara Preview, obtendríamos el mismo resultado final pero no se salvaría el fichero ni se cerraría la ventana, lo que permitiría hacer pruebas cómodamente.

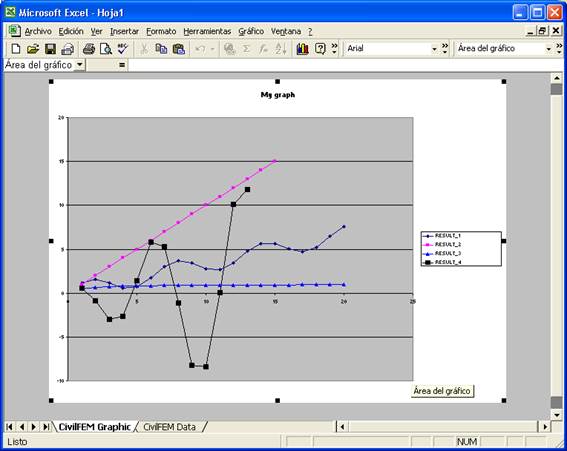

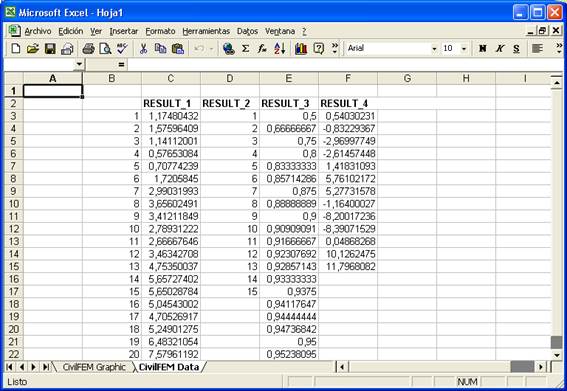

Y el resultado en Excel sería el siguiente:









Comandos relacionados:

~VWXLS
