~CFGET
~CFGET, Par, Entity, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Obtiene valores de la base de datos de CivilFEM y los almacena en un parámetro definido por el usuario
DATABASE: Parameter
Par
Nombre del parámetro en el que se guarda la información.
Entity
Etiqueta identificativa del grupo de la propiedad a obtener. Sus valores admisibles son:
|
CONFIG |
Valores de configuración. |
|
ACTIVE |
Datos generales de CivilFEM |
|
MATERIAL |
Propiedades de materiales |
|
SECTION |
Propiedades de secciones transversales |
|
SHLVERT |
Propiedades de vértices de placa |
|
MEMBPROP |
Propiedades a nivel de pieza |
|
BMSHPROP |
Propiedades de elementos viga o placa |
|
SLDSEC |
Propiedades de secciones sólidas |
|
ELEMENT |
Solución a nivel de elemento y sección |
|
SOLID |
Solución a nivel de sección sólida |
|
SLOPE |
Propiedades de estabilidad de taludes |
|
FOUNDAT |
Propiedades relativas a la cimentación |
|
TERRAIN |
Propiedades relativas al terreno |
|
WALL |
Propiedades relativas a las pantallas |
|
BRIDGE |
Propiedades relativas a puentes |
|
PRSCONC |
Propiedades relativas al hormigón pretensado |
|
FRAME |
Propiedades ralativas a marcos prediseñados |
|
SEISM |
Propiedades relativas al análisis sísmico |
ENTNUM
Número de la entidad. Sus valores válidos son descritos en las tablas a continuación.
Lab1
Nombre de un ítem particular de la entidad (ENTNUM) a obtener. Los valores válidos para cada entidad son descritos en las columnas referentes a Lab1 de las tablas a continuación.
Lab2, Lab3
Etiquetas identificativas de un dato específico referente a Lab1. Los valores admisibles para cada Lab1 son descritos en las tablas a continuación. La mayoría de los parámetros no necesitan un valor de Lab3.
IDX1, IDX2, IDX3
Índices que identifican el dato definido en Lab1, Lab2 y Lab3.
Las distintas propiedades están agrupadas según las entidades a que pertenecen (ENTNUM) en el siguiente orden:
· ~CFGET - CONFIG
· ~CFGET - ACTIVE
· ~CFGET - MATERIAL
· ~CFGET - SECTION
· ~CFGET - SHLVERT
· ~CFGET - MEMBPROP
· ~CFGET - BMSHPROP
· ~CFGET - SLDSEC
· ~CFGET - ELEMENT
· ~CFGET - SOLID
· ~CFGET - SLOPE
· ~CFGET - FOUNDAT
· ~CFGET - TERRAIN
· ~CFGET - WALL
· ~CFGET - BRIDGE
· ~CFGET - PRSCONC
· ~CFGET - FRAME
· ~CFGET - SEISM
· ~CFGET – CONFIG (ENTNUM = 0 o en blanco)
~CFGET, Par, CONFIG, 0, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= AS3600
~CFGET, Par, CONFIG, 0, AS3600, Lab2, , IDX1, IDX2, IDX3
Recupera datos de configuración de la norma australiana AS3600. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
PHI |
Factor reductor de resistencia a esfuerzo axial y flexión. |
Lab1= SP52101
~CFGET, Par, CONFIG, 0, SP52101, Lab2, , IDX1, IDX2, IDX3
Recupera datos de configuración de la norma rusa SP 52-101. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
PHIB1 |
Factor reductor de resistencia. |
Lab1= SP63133
~CFGET, Par, CONFIG, 0, SP63133, Lab2, , IDX1, IDX2, IDX3
Recupera datos de configuración de la norma rusa SP 63.13330.2012. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
PHIB1 |
Factor reductor de resistencia. |
Lab1= DINTER
~CFGET, Par, CONFIG, 0, DINTER, Lab2, , IDX1, IDX2, IDX3
Recupera datos de configuración del diagrama de interacción. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
NED |
Número de pasos en deformaciones. |
|
NTD |
Número de pasos en ángulos. |
|
N2D |
Número de pasos en análisis 2D. |
|
WMIN |
Factor de armado mínimo. |
|
WMAX |
Factor de armado máximo. |
|
DELTA |
Coeficiente de centro del diagrama. |
|
LIMCOUNT |
Número máximo de iteraciones en el diseño. |
|
NMAXDIAG |
Número máximo de diagramas que se guardan en el fichero. |
Lab1= RCV
~CFGET, Par, CONFIG, 0, RCV, Lab2, , IDX1, IDX2, IDX3
Recupera datos de configuración del fichero de resultados (*.RCV). Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
RESMAX |
Máximo número de registros en el fichero de resultados. |
· ~CFGET – ACTIVE (ENTNUM = 0 o en blanco)
~CFGET, Par, ACTIVE, 0, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= MATERIAL
~CFGET, Par, ACTIVE, 0, MATERIAL, Lab2, , IDX1, IDX2, IDX3
Recupera datos estadísticos de los materiales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de materiales definidos. |
|
MAX |
Máximo número asignado a los materiales existentes. |
|
MIN |
Mínimo número asignado a los materiales existentes. |
Lab1= CROSSEC
~CFGET, Par, ACTIVE, 0, CROSSEC, Lab2, , IDX1, IDX2, IDX3
Recupera datos de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de secciones transversales definidas. |
|
MAX |
Máximo número asignado a las secciones transversales existentes. |
|
MIN |
Mínimo número asignado a las secciones transversales existentes. |
Lab1= SHLVERT
~CFGET, Par, ACTIVE, 0, SHLVERT, Lab2, , IDX1, IDX2, IDX3
Recupera datos de los vértices de placa. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de vértices de placa definidos. |
|
MAX |
Máximo número asignado a los vértices de placa existentes. |
|
MIN |
Mínimo número asignado a los vértices de placa existentes. |
Lab1= MEMBPROP
~CFGET, Par, ACTIVE, 0, MEMBPROP, Lab2, , IDX1, IDX2, IDX3
Recupera datos de las propiedades a nivel de pieza. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de propiedades a nivel de pieza definidas. |
|
MAX |
Máximo número asignado a las propiedades a nivel de pieza existentes. |
|
MIN |
Mínimo número asignado a las propiedades a nivel de pieza existentes. |
Lab1= BMSHPROP
~CFGET, Par, ACTIVE, 0, BMSHPROP, Lab2, , IDX1, IDX2, IDX3
Recupera datos referentes a las propiedades de viga y placa. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de propiedades de viga y placa definidas. |
|
MAX |
Número máximo asignado a las propiedades de viga y placa existentes. |
|
MIN |
Número mínimo asignado a las propiedades de viga y placa existentes. |
Lab1= SLDSEC
~CFGET, Par, ACTIVE, 0, SLDSEC, Lab2, , IDX1, IDX2, IDX3
Recupera datos referentes a las propiedades de las secciones sólidas. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de secciones sólidas definidas. |
|
MAX |
Número máximo asignado a las secciones sólidas existentes. |
|
MIN |
Número mínimo asignado a las secciones sólidas existentes. |
Lab1= CODE
~CFGET, Par, ACTIVE, 0, CODE, Lab2, , IDX1, IDX2, IDX3
Recupera las normas activas. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
STEEL |
Norma activa de acero estructural. |
|
CONCR |
Norma activa de hormigón. |
|
PREST |
Norma activa de pretensado. |
|
SEISMIC |
Norma activa de cálculo sísmico. |
Lab1= ACTTIME
~CFGET, Par, ACTIVE, 0, ACTTIME, , , IDX1, IDX2, IDX3
Recupera el tiempo activo (en días).
Lab1= UNITS
~CFGET, Par, ACTIVE, 0, UNITS, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera las unidades activas (factores de conversión para convertir del sistema de unidades activo al Sistema Internacional y etiquetas). Las etiquetas válidas son:
|
Lab2 |
Lab3 |
Descripción |
|
LENG |
VALUE |
Factor de conversión para la unidad de longitud. |
|
LENG |
NAME |
Etiqueta identificativa de la unidad de longitud. |
|
TIME |
VALUE |
Factor de conversión para la unidad de tiempo. |
|
TIME |
NAME |
Etiqueta identificativa de la unidad de tiempo. |
|
MASS |
VALUE |
Factor de conversión para la unidad de masa. |
|
MASS |
NAME |
Etiqueta identificativa de la unidad de masa. |
|
FORC |
VALUE |
Factor de conversión para la unidad de fuerza. |
|
FORC |
NAME |
Etiqueta identificativa de la unidad de fuerza. |
|
PRES |
VALUE |
Factor de conversión para la unidad de presión. |
|
PRES |
NAME |
Etiqueta identificativa de la unidad de presión. |
|
MONE |
VALUE |
Factor de conversión para la unidad monetaria. |
|
MONE |
NAME |
Etiqueta identificativa de la unidad monetaria. |
Lab1= TERRAIN
~CFGET, Par, ACTIVE, 0, TERRAIN, Lab2, , IDX1, IDX2, IDX3
Recupera datos de los terrenos activos. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
COUNT |
Número total de terrenos activos. |
|
MAX |
Máximo número de terreno activo. |
|
MIN |
Mínimo número de terreno activo. |
· ~CFGET – MATERIAL (ENTNUM = Número del material)
~CFGET, Par, MATERIAL, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= DATGEN
~CFGET, Par, MATERIAL, ENTNUM, DATGEN, Lab2, , IDX1, IDX2, IDX3
Recupera los datos generales comunes a todos los materiales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
NAME |
Nombre asignado al material (32 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
||||||||||
|
Ref8 |
Referencia del material definido a través de la librería. |
||||||||||
|
TYPE |
Tipo del material. |
||||||||||
|
TACT |
Tiempo de activación del material. |
||||||||||
|
TDEACT |
Tiempo de desactivación del material. |
||||||||||
|
EX |
Módulo de elasticidad. |
||||||||||
|
NUXY |
Coeficiente de Poisson. |
||||||||||
|
GXY |
Módulo de deformación transversal. |
||||||||||
|
ALP |
Coeficiente de dilatación térmica. |
||||||||||
|
RHO |
Densidad del material. |
||||||||||
|
GAM |
Peso específico del material. |
||||||||||
|
DAMP |
Amortiguamiento del material. |
||||||||||
|
VCOS |
Coste del material por unidad de volumen. |
||||||||||
|
MCOS |
Coste por unidad de masa. |
||||||||||
|
WCOS |
Coste por unidad de peso. |
Lab1= STEEL
~CFGET, Par, MATERIAL, ENTNUM, STEEL, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de material acero estructural. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
NTHK |
Número de rangos de espesores. |
|
THIK |
Espesor correspondiente a los distintos rangos existentes. En IDX1 se debe indicar el rango de espesor correspondiente. |
|
EXLN |
Módulo de elasticidad para análisis lineales. |
|
KPLA |
Comportamiento del material: 0- Elastic, 1- Bilinear Kinematic, 2- Bilinear Isotropic. |
|
PLRAT |
Relación entre los módulos de elasticidad en la rama elástica y plástica. |
|
PLThk |
Espesor utilizado para definir comportamiento plástico. |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el rango de espesor indicado en IDX2. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el rango de espesor indicado en IDX2. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal con rama superior horizontal, 2- Bilineal con rama superior inclinada. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el rango de espesor indicado en IDX2. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el rango de espesor indicado en IDX2. |
|
EPSMAX |
Deformación máxima admisible a tracción. |
|
EPSMIN |
Deformación máxima admisible a compresión. |
|
STYPE |
Tipo de acero: 0- No austenítico, 1- Austenítico. |
Lab1= CONCR
~CFGET, Par, MATERIAL, ENTNUM, CONCR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
NAGE |
Número de puntos de edad definidos para el material. |
||||||||||
|
AGE |
Valor de la edad para el punto indicado en IDX1. |
||||||||||
|
MATAGE |
Edad del material. |
||||||||||
|
TPEX |
Tipo del módulo de elasticidad definido:
|
||||||||||
|
EXLN |
Módulo de elasticidad para análisis lineales. |
||||||||||
|
EPSMIN |
Deformación máxima admisible a compresión. |
||||||||||
|
EPSINT |
Deformación máxima admisible a compresión en puntos internos de la sección. |
||||||||||
|
PCLEVEL |
Distancia de la fibra más comprimida de la sección al pivote de rotura de compresión interior (punto C). |
||||||||||
|
KCREEP |
Método empleado para la fluencia:
|
||||||||||
|
KSHRINK |
Método empleado para la retracción:
|
||||||||||
|
AGECOEF |
Coeficiente de envejecimiento. |
||||||||||
|
AGESRINI |
Edad del hormigón en la que empieza a producirse la retracción. |
||||||||||
|
TAPPLOAD |
Tiempo de aplicación de la carga. |
||||||||||
|
NAPT |
Número de edades de aplicación de la carga definidos. |
||||||||||
|
APT |
Edad de aplicación de la carga definido en la posición IDX1. |
||||||||||
|
CREEPCF |
Coeficiente de fluencia en el punto IDX1, IDX2:
|
||||||||||
|
EPSSHRNK |
Deformación por retracción para la edad de índice IDX1. |
||||||||||
|
KCRCOD |
Código según el cual se calculan las curvas de deformaciones de retracción y coeficientes de fluencia.
|
||||||||||
|
RH |
Humedad relativa (%). Válido para el cálculo de curvas de retracción y fluencia según EC2, CEB y EHE. |
||||||||||
|
H |
Espesor ficticio en milímetros. Válido para el cálculo de curvas de retracción y fluencia según EC2, CEB y EHE. |
||||||||||
|
PSI |
Factor de fluencia. Válido para el cálculo de curvas de retracción y fluencia según ACI. |
||||||||||
|
D |
Edad de fluencia (días). Válido para el cálculo de curvas de retracción y fluencia según ACI. |
||||||||||
|
NUU |
Coeficiente de fluencia último (en tiempo). Válido para el cálculo de curvas de retracción y fluencia según ACI. |
||||||||||
|
ALPHA |
Factor de retracción. Válido para el cálculo de curvas de retracción y fluencia según ACI. |
||||||||||
|
F |
Edad de retracción. Válido para el cálculo de curvas de retracción y fluencia según ACI. |
||||||||||
|
EPSSLU |
Deformación de retracción última (en tiempo). Válido para el cálculo de curvas de retracción y fluencia según ACI. |
Lab1= REINF
~CFGET, Par, MATERIAL, ENTNUM, REINF, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
EPSMAX |
Deformación máxima admisible a tracción. |
Lab1= PREST
~CFGET, Par, MATERIAL, ENTNUM, PREST, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de material acero de pretenasar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
EPSMAX |
Deformación máxima admisible a tracción. |
|
MU |
Coeficiente de rozamiento del tendón de la vaina. |
|
K |
Coeficiente de rozamiento parásito por unidad de longitud. |
|
A |
Penetración por cuña. |
|
EPSSR |
Deformación de retracción del hormigón. |
|
PHI |
Coeficiente de fluencia del hormigón. |
Lab1= EC3
~CFGET, Par, MATERIAL, ENTNUM, EC3, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma Eurocódigo No.3. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMM0 |
Coeficiente parcial de seguridad de la resistencia de secciones de clase 1, 2 ó 3. |
|
GAMM1 |
Coeficiente parcial de seguridad de la resistencia de secciones de clase 4. |
|
GAMM2 |
Coeficiente parcial de seguridad de la resistencia de secciones netas. |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= CTESEA
~CFGET, Par, MATERIAL, ENTNUM, CTESEA, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma CTE DB SE-A. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMM0 |
Coeficiente parcial de seguridad de la resistencia de secciones de clase 1,2 ó 3. |
|
GAMM1 |
Coeficiente parcial de seguridad de la resistencia de secciones de clase 4. |
|
GAMM2 |
Coeficiente parcial de seguridad de la resistencia de secciones netas. |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= EA
~CFGET, Par, MATERIAL, ENTNUM, EA, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma EA. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMA |
Coeficiente de minoración. |
|
SIGE |
Límite elástico del acero para el rango de espesor indicado en IDX1. |
|
SIGR |
Resistencia de cálculo (SIGE/GAMA) del acero para el rango de espesor indicado en IDX1. |
|
SIGU |
Resistencia máxima a tracción del acero para el rango de espesor indicado en IDX1. |
Lab1= BS595085
~CFGET, Par, MATERIAL, ENTNUM, BS595085, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de las normas BS595085 y BS595001. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
YS |
Limite elástico para el rango de espesor indicado en IDX1. |
|
US |
Resistencia a tracción para el rango de espesor indicado en IDX1. |
|
ROY |
Resistencia máxima a tracción del acero para el rango de espesor indicado en IDX1. |
|
KE |
Ratio entre área efectiva y área neta para el rango de espesor indicado en IDX1. |
Lab1= LRFD
~CFGET, Par, MATERIAL, ENTNUM, LRFD, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AISC-LRFD segunda edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= LRFD13
~CFGET, Par, MATERIAL, ENTNUM, LRFD13, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AISC-LRFD 13ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= AISC14
~CFGET, Par, MATERIAL, ENTNUM, AISC14, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AISC 14ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= AISC15
~CFGET, Par, MATERIAL, ENTNUM, AISC15, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AISC 15ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= GB50017
~CFGET, Par, MATERIAL, ENTNUM, GB50017, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma GB50017. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
F |
Resistencia a tracción, compression o flexion. |
|
FCE |
Resistencia a compression cuando el extreme de la sección está sometido a compression. |
|
FV |
Resistencia a cortante. |
Lab1= AASHTO10
~CFGET, Par, MATERIAL, ENTNUM, AASHTO10, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AASHTO LRFD BRIDGE DESIGN SPECIFICATIONS (2010). Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= IS800-07
~CFGET, Par, MATERIAL, ENTNUM, IS800-07, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma Indian Standard 800 (2007). Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= ASME_NF
~CFGET, Par, MATERIAL, ENTNUM, ASME_NF, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma ASME BPVC III Subsection NF. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
SY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
SU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= ASD9
~CFGET, Par, MATERIAL, ENTNUM, ASD9, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AISC-ASD 9ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= ASD13
~CFGET, Par, MATERIAL, ENTNUM, ASD13, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma AISC-ASD 13ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= N690
~CFGET, Par, MATERIAL, ENTNUM, N690, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma ANSI/AISC N690. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Límite elástico del acero para el rango de espesor especificado en IDX1. |
|
FU |
Carga de rotura del acero para el rango de espesor especificado en IDX1. |
Lab1= EC2_C
~CFGET, Par, MATERIAL, ENTNUM, EC2_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma Eurocódigo No.2 referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de cemento.
|
||||||||
|
GAMC |
Coeficiente parcial de seguridad del hormigón. |
||||||||
|
ALP |
Coeficiente de minoración adicional que tiene en cuenta el cansacio del hormigón en la resistencia a compresión. |
||||||||
|
FCK |
Resistencia característica a compresión a 28 dias. |
||||||||
|
FCM |
Resistencia característica media a compresión a 28 dias. |
||||||||
|
FCD |
Resistencia de cálculo a compresión. |
||||||||
|
FCTM |
Resistencia media a tracción. |
||||||||
|
FCTK_005 |
Resistencia característica inferior a tracción. |
||||||||
|
FCTK_095 |
Resistencia característica superior a tracción. |
||||||||
|
EPSC1 |
Deformación para la resistencia a compresión del hormigón. |
||||||||
|
EPSCU |
Deformación última a compresión. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BETCC |
Coeficiente que depende de la edad del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCM_T |
Resistencia media a compresión del hormigón correspondiente al índice de edad indicado en IDX1. |
||||||||
|
FCK_T |
Resistencia característica a compresión del hormigón correspondiente al índice de edad indicado en IDX1. |
||||||||
|
FCD_T |
Resistencia de cálculo a compresión del hormigón correspondiente al índice de edad indicado en IDX1. |
||||||||
|
ECM |
Módulo de elasticidad secante correspondiente al índice de edad indicado en IDX1. |
||||||||
|
EC |
Módulo de elasticidad tangente correspondiente al índice de edad indicado en IDX1. |
||||||||
|
ECD |
Módulo de elasticidad de cálculo correspondiente al índice de edad indicado en IDX1. |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Cargas a corto plazo. |
||||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular, 2- Bilineal. |
||||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
Lab1= EC2_S
~CFGET, Par, MATERIAL, ENTNUM, EC2_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma Eurocódigo No.2 referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|||
|
GAMS |
Coeficiente de seguridad del acero. |
|||
|
FYK |
Límite elástico característico. |
|||
|
FYD |
Límite elástico de cálculo. |
|||
|
FTK |
Resistencia característica a tracción. |
|||
|
EPSUK |
Alargamiento característico del acero bajo la carga máxima. |
|||
|
DUCT |
Ductilidad del acero (parámetro de caracteres):
|
|||
|
TSASSD |
Tipo de diagrama tensión-deformación de análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|||
|
NPSASSD |
Número de puntos del punto del diagrama tensión-deformación del diagrama tensión-deformación de análisis estructural. |
|||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación del diagrama de análisis estructural especificado en IDX1 (IDX1 = 1, 2,..., NPSASSD). |
|||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal con rama superior horizontal, 2- Bilineal con rama superior inclinada. |
|||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= EC2_PRES
~CFGET, Par, MATERIAL, ENTNUM, EC2_PRES, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma Eurocódigo No.2 referentes al material acero de pretensar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente de seguridad del acero de pretensar. |
|
FPK |
Resistencia carasterística a tracción |
|
FPO1K |
Valor característoco de la tensión que produce una deformación remanente del 0.1% |
|
EPSUk |
Alargamiento característico a la máxima carga. |
|
R0-60 |
Relajación a 1000 horas y 60% de la fpk |
|
R0-70 |
Relajación a 1000 horas y 70% de la fpk |
|
R0-80 |
Relajación a 1000 horas y 80% de la fpk |
|
LTRAT |
Relación entre las pérdidas por respiración a largo plazo y las correspondientes a 1000 horas. |
|
TSASSD |
Tipo de diagrama tensión-deformación de análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del punto del diagrama tensión-deformación del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación del diagrama de análisis estructural especificado en IDX1 (IDX1 = 1, 2,..., NPSASSD). |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal con rama superior horizontal, 2- Bilineal con rama superior inclinada. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= ACI_C
~CFGET, Par, MATERIAL, ENTNUM, ACI_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma ACI referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
CUTP |
Tipo de curado del hormigón (parámetro de caracteres):
|
||||
|
CETP |
Tipo de Cemento (parámetro de caracteres):
|
||||
|
FC |
Resistencia específica a compresión del hormigón. |
||||
|
A |
Coeficiente dependiente del tipo de cemento y de curado. |
||||
|
BET |
Coeficiente dependiente del tipo de cemento y de curado. |
||||
|
FC_T |
Resistencia específica a compresión correspondiente al índice de edad definido en IDX1. |
||||
|
FR |
Módulo de rotura del hormigón correspondiente al índice de edad definido en IDX1. |
||||
|
EC |
Módulo de elasticidad del hormigón correspondiente al índice de edad definido en IDX1. |
||||
|
BET1 |
Factor de transformación de distribución rectangular de tensiones. |
||||
|
EPS0 |
Deformación correspondiente a la máxima tensión de compresión en el diagrama tensión-deformación parabólico, para el índice de edad indicado en IDX1. |
||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2-PCA Parabólico. |
||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- PCA Parabólico-Rectangular, 2- Rectangular, 3-Lineal, 4-Parabólico (Valor por defecto si la norma activa es la ACI 359) |
||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
Lab1= ACI_S
~CFGET, Par, MATERIAL, ENTNUM, ACI_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma ACI referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FY |
Limite elástico específico. |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= ACI_PRES
~CFGET, Par, MATERIAL, ENTNUM, ACI_PRES, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma ACI referentes al material acero de pretensar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
FPU |
Resistencia a tracción específica. |
|
FPY |
Límite elástico específico |
|
STTP |
Tipo de acero: 0- Baja relajación, 1- Relajado. |
|
RLCF1 |
Coeficiente para el cálculo de la relajación |
|
RLCF2 |
Coeficiente para el cálculo de la relajación |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= CEB_C
~CFGET, Par, MATERIAL, ENTNUM, CEB_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos del código modelo CEB-FIP referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de Cemento (parámetro de caracteres):
|
||||||||
|
GAMC |
Coeficiente parcial de seguridad del hormigón. |
||||||||
|
FCK |
Resistencia característica a compresión. |
||||||||
|
FCD |
Resistencia de cálculo a compresión. |
||||||||
|
FCM |
Resistencia media a compresión. |
||||||||
|
FCTK_MIN |
Resistencia característica inferior a tracción . |
||||||||
|
FCTK_MAX |
Resistencia característica superior a tracción. |
||||||||
|
FCTM |
Resistencia media a tracción. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BETCC |
Coeficiente que depende de la edad del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCM_T |
Resistencia media a compresión del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCK_T |
Resistencia característica a compresión del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCD_T |
Resistencia a compresión de cálculo para el índice de edad especificado en IDX1. |
||||||||
|
FCD1 |
Resistencia uniforme para regiones no fisuradas correspondiente al índice de edad especificado en IDX1. |
||||||||
|
FCD2 |
Resistencia uniforme para regiones fisuradas correspondiente al índice de edad especificado en IDX1. |
||||||||
|
K |
Relación entre la resistencia media a tracción y la resistencia media a compresión. |
||||||||
|
ECI |
Módulo tangente de elasticidad para el índice de edad especificado en IDX1. |
||||||||
|
EC |
Módulo reducido de elasticidad para el índice de edad especificado en IDX1. |
||||||||
|
EC1 |
Módulo secante de elasticidad para el índice de edad especificado en IDX1. |
||||||||
|
EPSC1 |
Deformación para la máxima resistencia a compresión del hormigón. |
||||||||
|
EPSC_LIM |
Deformación máxima a compresión del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
EPSCUB |
Deformación máxima a flexión para el diagrama parábola-rectángulo. |
||||||||
|
EPSCUC |
Deformación máxima a compresión para el diagrama parabólico-rectangular. |
||||||||
|
EPSCUU |
Deformación máxima para el diagrama uniforme de tensiones |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Cargas instantáneas. |
||||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular, 2- Tensión uniforme. |
||||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad especificado en IDX2. |
Lab1= CEB_S
~CFGET, Par, MATERIAL, ENTNUM, CEB_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos del código modelo CEB-FIP referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
GAMS |
Coeficiente parcial de seguridad del acero. |
||||
|
FYK |
Limite elástico característico. |
||||
|
FYD |
Limite elástico de cálculo. |
||||
|
FTK |
Resistencia característica a tracción. |
||||
|
EPSUK |
Alargamiento característico del acero bajo la carga máxima. |
||||
|
DUCT |
Ductilidad del acero (parámetro de caracteres):
|
||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= EHE_C
~CFGET, Par, MATERIAL, ENTNUM, EHE_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma española EHE referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||
|
CETP |
Tipo de cemento (parámetro de caracteres):
|
||||||
|
GAMC |
Coeficiente parcial de seguridad del hormigón. |
||||||
|
FCK |
Resistencia característica a compresión. |
||||||
|
FCM |
Resistencia media a compresión. |
||||||
|
FCD |
Resistencia de cálculo a compresión. |
||||||
|
FCTM |
Resistencia media a tracción. |
||||||
|
FCTK_005 |
Resistencia característica inferior a tracción. |
||||||
|
FCTK_095 |
Resistencia característica superior a tracción. |
||||||
|
EPSC1 |
Deformación del hormigón para la máxima tensión de compresión. |
||||||
|
EPSCLIM |
Deformación máxima del hormigón a compresión. |
||||||
|
ECI |
Módulo de elasticidad tangente del hormigón. |
||||||
|
K |
Coeficiente que depende del tipo de cemento. |
||||||
|
BETC |
Coeficiente que depende de la edad del hormigón para el índice de edad indicado en IDX1. |
||||||
|
FCK_J |
Resistencia característica a compresión del hormigón para el índice de edad indicado en IDX1. |
||||||
|
FCM_J |
Resistencia media a compresión del hormigón para el índice de edad indicado en IDX1. |
||||||
|
FCD_J |
Resistencia a compresión de cálculo del hormigón para el índice de edad indicado en IDX1. |
||||||
|
BETT |
Coeficiente que depende de la edad del hormigón para el índice de edad indicado en IDX1. |
||||||
|
FCTM_J |
Resistencia media a tracción del hormigón para el índice de edad indicado en IDX1. |
||||||
|
E0J |
Módulo inicial de deformación longitudinal tangencial del hormigón para el índice de edad indicado en IDX1. |
||||||
|
EJ |
Módulo instantáneo de deformación longitudinal secante del hormigón para el índice de edad indicado en IDX1. |
||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Cargas instantáneas. |
||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado IDX2. |
||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular, 2- Bilineal, 3- Rectangular. |
||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
Lab1= EHE_S
~CFGET, Par, MATERIAL, ENTNUM, EHE_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma española EHE referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente parcial de seguridad del acero. |
|
FYK |
Limite elástico característico del acero. |
|
FYD |
Resistencia de cálculo del acero. |
|
FYCD |
Resistencia a compresión de cálculo del acero. |
|
FMAX |
Resistencia a tracción del acero. |
|
EPSMAX |
Deformación del acero para la máxima tensión. |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal con rama superior horizontal, 2- Bilineal con rama superior inclinada. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
Lab1= EHE_PRES
~CFGET, Par, MATERIAL, ENTNUM, EHE_PRES, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma española EHE referentes al material acero de pretensar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente parcial de seguridad del acero de pretensar. |
|
FMAX |
Resistencia máxima a tracción. |
|
FPK |
Límite elástico característico. |
|
FPD |
Límite elástico de cálculo. |
|
AGER1 |
Tiempo 1 de relajación (horas). |
|
AGER2 |
Tiempo 2 de relajación (horas). |
|
R01-60 |
Relajación para AGER1 y 60% de fmax |
|
R01-70 |
Relajación para AGER1 y 70% de fmax |
|
R01-80 |
Relajación para AGER1 y 80% de fmax |
|
R01-60 |
Relajación para AGER2 y 60% de fmax |
|
R01-70 |
Relajación para AGER2 y 70% de fmax |
|
R01-80 |
Relajación para AGER2 y 80% de fmax |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal, 3- Diagrama característico. |
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal con rama superior horizontal, 2- Bilineal con rama superior inclinada. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
Lab1= BS8110_C
~CFGET, Par, MATERIAL, ENTNUM, BS8110_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma British Standard 8110 referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de Cemento (parámetro de caracteres):
|
||||||||
|
GAMCN |
Coeficiente de seguridad del hormigón para flexión o axil |
||||||||
|
GAMCS |
Coeficiente de seguridad del hormigón para cortante sin armadura de cortante |
||||||||
|
FCU |
Resistencia característica a compresión. |
||||||||
|
EPSC1 |
Deformación para la máxima resistencia a compresión del hormigón. |
||||||||
|
EPSCU |
Deformación máxima en compresión. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BETCC |
Coeficiente que depende de la edad del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCU_T |
Resistencia característica a compresión del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
KO |
Constante relacionada con el módulo de elasticidad de los áridos del hormigón. |
||||||||
|
EC28 |
Módulo de elasticidad a 28 dias. |
||||||||
|
EC_T |
Módulo tangente de elasticidad para el índice de edad especificado en IDX1. |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Análisis estructural. |
||||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular, 2- Rectangular. |
||||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad especificado en IDX2. |
Lab1= BS8110_S
~CFGET, Par, MATERIAL, ENTNUM, BS8110_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma British Standard 8110 referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente parcial de seguridad del acero. |
|
FY |
Limite elástico característico del acero. |
|
RM |
Resistencia a tracción del acero. |
|
A5 |
Deformación en rotura |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
Lab1= GBMAT_C
~CFGET, Par, MATERIAL, ENTNUM, GBMAT_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma China GB50010 referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de cemento:
|
||||||||
|
GAMC |
Coeficiente parcial de seguridad del hormigón. |
||||||||
|
FCUK |
Resistencia estándar a compresión a 28 dias probeta cúbica. |
||||||||
|
ALPC1 |
Cociente de resistencia a compresión entre probeta prismática y cúbica. |
||||||||
|
ALPC2 |
Coeficiente reductor. |
||||||||
|
DELTA |
Coeficiente. |
||||||||
|
FCK |
Resistencia característica a compresión del hormigón. |
||||||||
|
FC |
Resistencia de cálculo a compresión del hormigón. |
||||||||
|
FTK |
Resistencia característica a tracción. |
||||||||
|
FT |
Resistencia de cálculo a tracción. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BETCC |
Coeficiente que depende de la edad del hormigón para el índice de edad definido en IDX1. |
||||||||
|
Fck_t |
Resistencia característica del hormigón para el índice de edad definido en IDX1 |
||||||||
|
Fc_t |
Resistencia característica de cálculo del hormigón para el índice de edad definido en IDX1. |
||||||||
|
Ec_t |
Módulo de elasticidad para el índice de edad definido en IDX1. |
||||||||
|
N |
Exponente del diagrama de tensión deformación. |
||||||||
|
EPS0 |
Deformación a compresión del hormigón. |
||||||||
|
EPSCU |
Límite de deformación a compresión del hormigón. |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad especificado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular. |
Lab1= GBMAT_S
~CFGET, Par, MATERIAL, ENTNUM, GBMAT_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma China GB50010 referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente parcial de seguridad del acero. |
|
FYK |
Límite elástico característico. |
|
FY |
Límite elástico de diseño. |
|
FSTK |
Resistencia característica a tracción. |
|
EPSMAX |
Deformación del acero para la máxima tensión. |
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
Lab1= NBR_C
~CFGET, Par, MATERIAL, ENTNUM, NBR_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma NBR6118 referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de cemento.
|
||||||||
|
GAMC |
Coeficiente parcial de seguridad del hormigón. |
||||||||
|
FCK |
Resistencia característica a compresión a 28 dias. |
||||||||
|
FCM |
Resistencia característica media a compresión a 28 dias. |
||||||||
|
FCD |
Resistencia de cálculo a compresión. |
||||||||
|
FCTM |
Resistencia media a tracción. |
||||||||
|
FCTK_INF |
Resistencia característica inferior a tracción. |
||||||||
|
FCTK_SUP |
Resistencia característica superior a tracción. |
||||||||
|
SD |
Desviación típica. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BET1 |
Coeficiente que depende de la edad del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCM_J |
Resistencia media a compresión del hormigón correspondiente al índice de edad indicado en IDX1. |
||||||||
|
FCK_J |
Resistencia característica a compresión del hormigón correspondiente al índice de edad indicado en IDX1. |
||||||||
|
FCD_J |
Resistencia de cálculo a compresión del hormigón correspondiente al índice de edad indicado en IDX1. |
||||||||
|
ECS |
Módulo de elasticidad secante correspondiente al índice de edad indicado en IDX1. |
||||||||
|
ECI |
Módulo de elasticidad inicial correspondiente al índice de edad indicado en IDX1. |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal. |
||||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular. |
||||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
Lab1= NBR_S
~CFGET, Par, MATERIAL, ENTNUM, NBR_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma NBR6118 referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente de seguridad del acero. |
|
FYK |
Límite elástico característico. |
|
FYD |
Límite elástico de cálculo. |
|
FSTK |
Resistencia característica a tracción. |
|
EPSUK |
Alargamiento característico del acero bajo la carga máxima. |
|
TSASSD |
Tipo de diagrama tensión-deformación de análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del punto del diagrama tensión-deformación del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación del diagrama de análisis estructural especificado en IDX1 (IDX1 = 1, 2,..., NPSASSD). |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= IS_C
~CFGET, Par, MATERIAL, ENTNUM, IS_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma IS456 referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de cemento.
|
||||||||
|
GAMC |
Coeficiente parcial de seguridad del hormigón. |
||||||||
|
FCK |
Resistencia característica a compresión a 28 dias. |
||||||||
|
FCD |
Resistencia de cálculo a compresión. |
||||||||
|
FCTM |
Resistencia a tracción. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BETCC |
Coeficiente que depende de la edad del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCK_T |
Resistencia característica a compresión del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
FCD_T |
Resistencia de cálculo a compresión del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
EC |
Módulo de elasticidad a 28 días. |
||||||||
|
EC_T |
Módulo de elasticidad. |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal. |
||||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Parabólico-rectangular. |
||||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
Lab1= IS_S
~CFGET, Par, MATERIAL, ENTNUM, IS_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma IS456 referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente de seguridad del acero. |
|
FY |
Límite elástico característico. |
|
FYD |
Límite elástico de cálculo. |
|
FT |
Resistencia característica a tracción. |
|
EPSUK |
Alargamiento característico del acero bajo la carga máxima. |
|
TSASSD |
Tipo de diagrama tensión-deformación de análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del punto del diagrama tensión-deformación del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación del diagrama de análisis estructural especificado en IDX1 (IDX1 = 1, 2,..., NPSASSD). |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= SP_C
~CFGET, Par, MATERIAL, ENTNUM, SP_C, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma SP52101o SP63.13330 referentes al material hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
CETP |
Tipo de cemento.
|
||||||||
|
GAMB |
Coeficiente parcial de seguridad del hormigón (a compresión). |
||||||||
|
GAMBT |
Coeficiente parcial de seguridad del hormigón (a tracción). |
||||||||
|
RBN |
Resistencia característica a compresión del hormigón a 28 días. |
||||||||
|
RB |
Resistencia a compresión de cálculo del hormigón a 28 días. |
||||||||
|
RBTN |
Resistencia a tracción del hormigón. |
||||||||
|
RBT |
Resistencia a tracción de cálculo del hormigón. |
||||||||
|
RBN_T |
Resistencia característica a compresión del hormigón a t días. |
||||||||
|
RB_T |
Resistencia a compresión de cálculo del hormigón a t días. |
||||||||
|
EB |
Módulo de elasticidad inicial. |
||||||||
|
EPSB0 |
Deformación al final del segundo tramo de la curva tensión-deformación. |
||||||||
|
EPSB2 |
Deformación última a compresión. |
||||||||
|
S |
Coeficiente que depende del tipo de cemento. |
||||||||
|
BETCC |
Coeficiente que depende de la edad del hormigón para el índice de edad especificado en IDX1. |
||||||||
|
TSASSD |
Tipo de diagrama tensión-deformación para análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal, 3- Trilineal. |
||||||||
|
NPSASSD |
Número de puntos del diagrama tensión-deformación de análisis estructural. |
||||||||
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal, 2- Trilineal. |
||||||||
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
||||||||
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
||||||||
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1 para el índice de edad indicado en IDX2. |
Lab1= SP_S
~CFGET, Par, MATERIAL, ENTNUM, SP_S, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de la norma rusa SP52101 o SP 63.13330 referentes al material acero de armar. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMS |
Coeficiente de seguridad del acero. |
|
RSN |
Límite elástico característico. |
|
RS |
Resistencia de cálculo del acero. |
|
RSW |
Límite elástico de los estribos. |
|
EPSS2 |
Alargamiento característico del acero bajo la carga máxima. |
|
TSASSD |
Tipo de diagrama tensión-deformación de análisis estructural: 0- Definido por usuario, 1- Elástico-lineal, 2- Bilineal. |
|
NPSASSD |
Número de puntos del punto del diagrama tensión-deformación del diagrama tensión-deformación de análisis estructural. |
|
SAEPS |
Valor de la deformación del punto del diagrama tensión-deformación del diagrama de análisis estructural especificado en IDX1 (IDX1 = 1, 2,..., NPSASSD). |
|
SASGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis estructural especificado en IDX1. |
|
TSDSSD |
Tipo de diagrama tensión-deformación para análisis de secciones: 0- Definido por usuario, 1- Bilineal. |
|
NPSDSSD |
Número de puntos del diagrama tensión-deformación de análisis de secciones. |
|
SDEPS |
Valor de la deformación del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
|
SDSGM |
Valor de la tensión del punto del diagrama tensión-deformación de análisis de secciones especificado en IDX1. |
Lab1= SOIL
~CFGET, Par, MATERIAL, ENTNUM, SOIL, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos al material suelo. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
TpEx |
Tipo de módulo de elasticidad utilizado en el análisis estructural:
|
||||||||
|
TpNUxy |
Tipo de coeficiente de poisson utilizado en el análisis estructural:
|
||||||||
|
TpRHO |
Tipo de densidad utilizada en el análisis estructural:
|
||||||||
|
KPLA |
Tipo de comportamiento:
|
||||||||
|
ExSt |
Módulo de elasticidad estático. |
||||||||
|
NUxySt |
Módulo de Poisson estático. |
||||||||
|
Vp |
Velocidad de ondas P. |
||||||||
|
Vs |
Velocidad de ondas S. |
||||||||
|
Exd |
Módulo de elasticidad dinámico. |
||||||||
|
NUxyd |
Módulo de Poisson dinámico. |
||||||||
|
GAMd |
Peso específico seco. |
||||||||
|
GAMw |
Peso específico del agua. |
||||||||
|
RHOrel |
Densidad relativa. |
||||||||
|
n |
Porosidad. |
||||||||
|
W |
Contenido de humedad. |
||||||||
|
D10 |
Diámetro que deja pasar más del 10% en milímetros. |
||||||||
|
D30 |
Diámetro que deja pasar más del 30% en milímetros. |
||||||||
|
D60 |
Diámetro que deja pasar más del 60% en milímetros. |
||||||||
|
SPT |
Prueba de penetración estándar. |
||||||||
|
CPT |
Prueba de penetración del cono holandés. |
||||||||
|
qu |
Resistencia a compresión simple. |
||||||||
|
Em |
Módulo edométrico. |
||||||||
|
qa |
Carga máxima admisible. |
||||||||
|
wl |
Porcentaje de límite líquido. |
||||||||
|
wp |
Porcentaje de límite plástico. |
||||||||
|
PHIMCeff |
Ángulo de rozamiento interno efectivo para Mohr-Coulomb, en grados. |
||||||||
|
cMCeff |
Cohesión efectiva para Mohr-Coulomb. |
||||||||
|
PHIDPeff |
Ángulo de rozamiento interno efectivo para Drucker-Prager, en grados. |
||||||||
|
cDPeff |
Cohesión efectiva para Drucker-Prager. |
||||||||
|
DELeff |
Dilatancia, en grados. |
||||||||
|
K0 |
Coeficiente de empuje al reposo. |
||||||||
|
Ka |
Coeficiente de empuje activo. |
||||||||
|
Kp |
Coeficiente de empuje pasivo. |
||||||||
|
Kac |
Componente complementario de cohesión en el empuje activo. |
||||||||
|
Kpc |
Componente complementario de cohesión en el empuje pasivo. |
||||||||
|
RuSI |
Susceptibilidad a la presión de poros:
|
||||||||
|
Ru |
Coeficiente de presión de poros tras la consolidación. |
||||||||
|
kx |
Permeabilidad en la dirección X. |
||||||||
|
ky |
Permeabilidad en la dirección Y. |
||||||||
|
kz |
Permeabilidad en la dirección Z. |
||||||||
|
cv |
Coeficiente de consolidación. |
||||||||
|
A |
Coeficiente de la teoría de Skempton. |
||||||||
|
B |
Coeficiente de la teoría de Skempton. |
||||||||
|
BET |
Coeficiente de la teoría de Skempton. |
||||||||
|
KMCSP |
Manera de especificar los parámetros de forma HYP y ECC de la superficie de plastificación de Mohr-Coulomb:
|
||||||||
|
IFLOW |
Tipo de regla de flujo en el modelo de plasticidad de Mohr-Coulomb:
|
||||||||
|
HYP |
Parámetro de hiperbolicidad de la superficie de plastificación de Mohr-Coulomb. |
||||||||
|
ECC |
Parámetro de excentricidad de la superficie de plastificación de Mohr-Coulomb (0.55 ≤ ECC ≤ 1). |
||||||||
|
KP0 |
Forma de especificar la presión de preconsolidación inicial.
|
||||||||
|
M |
Pendiente de la línea de estados críticos en el plano q-p. |
||||||||
|
LAM |
Pendiente de la línea de compresión isótropa en el plano v-ln(p). |
||||||||
|
KAP |
Pendiente de la línea de carga-descarga en el plano v-ln(p). |
||||||||
|
VICL |
Volumen específico a presón unidad en compresión isótropa. |
||||||||
|
P0 |
Presión de preconsolidación inicial. |
Lab1= ROCK
~CFGET, Par, MATERIAL, ENTNUM, ROCK, Lab2, , IDX1, IDX2, IDX3
Recupera los datos específicos de material roca. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||
|
TpEx |
Tipo de módulo de elasticidad utilizado en el análisis estructural:
|
||||||
|
TpNUxy |
Tipo de coeficiente de Poisson utilizado en el análisis estructural:
|
||||||
|
TpRHO |
Tipo de densidad utilizada en el análisis estructural:
|
||||||
|
KPLA |
Condición de plasticidad:
|
||||||
|
ExSt |
Módulo de elasticidad estático |
||||||
|
NUxySt |
Módulo de Poisson estático |
||||||
|
Vp |
Velocidad de ondas P |
||||||
|
Vs |
Velocidad de ondas S |
||||||
|
Exd |
Módulo de elasticidad dinámico |
||||||
|
NUxyd |
Módulo de Poisson dinámico |
||||||
|
qu |
Resistencia a compresión simple. |
||||||
|
GAMd |
Peso específico en seco |
||||||
|
GAMw |
Peso específico del agua |
||||||
|
RHOrel |
Densidad relativa |
||||||
|
n |
Porosidad |
||||||
|
W |
Contenido de humedad |
||||||
|
PHIeff |
Ángulo de rozamiento interno efectivo, en grados. |
||||||
|
ceff |
Cohesión. |
||||||
|
PHIDPeff |
Ángulo de rozamiento interno efectivo para Drucker-Prager, en grados. |
||||||
|
cDPeff |
Cohesión efectiva para Drucker-Prager. |
||||||
|
DELeff |
Ángulo de dilatancia, en grados. |
||||||
|
K0 |
Coeficiente de empuje al reposo. |
||||||
|
Ka |
Coeficiente de empuje activo. |
||||||
|
Kp |
Coeficiente de empuje pasivo. |
||||||
|
Kac |
Componente complementario de cohesión en el empuje activo. |
||||||
|
Kpc |
Componente complementario de cohesión en el empuje pasivo. |
||||||
|
RuSI |
Susceptibilidad a la presión de poros:
|
||||||
|
Ru |
Coeficiente para la presión de los poros tras la consolidación |
||||||
|
kx |
Permeabilidad X |
||||||
|
ky |
Permeabilidad Y |
||||||
|
kz |
Permeabilidad Z |
||||||
|
GSI |
Índice geológico de fuerza |
||||||
|
HB_m |
Coeficiente m de Hoek & Brown |
||||||
|
HB_s |
Coeficiente s de Hoek & Brown |
||||||
|
HB_mr |
Coeficiente residual m de Hoek & Brown |
||||||
|
HB_sr |
Coeficiente residual s de Hoek & Brown |
||||||
|
HB_n |
Coeficiente n de Hoek & Brown |
||||||
|
HB_m0 |
Coeficiente m de Hoek & Brown para rocas no fracturadas |
||||||
|
HB_s0 |
Coeficiente s de Hoek & Brown para rocas no fracturadas |
||||||
|
HB_ALF |
Coeficiente del limite fragilidad/ductilidad |
||||||
|
HB_md |
Factor para el cálculo de la dilatancia |
||||||
|
HB_bd |
Factor para el cálculo de la dilatancia |
||||||
|
KMCSP |
Manera de especificar los parámetros de forma HYP y ECC de la superficie de plastificación de Mohr-Coulomb:
|
||||||
|
IFLOW |
Tipo de regla de flujo en el modelo de plasticidad de Mohr-Coulomb:
|
||||||
|
HYP |
Parámetro de hiperbolicidad de la superficie de plastificación de Mohr-Coulomb. |
||||||
|
ECC |
Parámetro de excentricidad de la superficie de plastificación de Mohr-Coulomb (0.55 ≤ ECC ≤ 1). |
Lab1= FLZONE
~CFGET, Par, MATERIAL, ENTNUM, FLZONE, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera las propiedades de material de FLAC3D para suelos y rocas. Las etiquetas válidas son:
|
Lab2 |
Lab3 |
Descripción |
||||||||||||||||||||||
|
CMOD |
|
Tipo de modelo constitutivo
|
||||||||||||||||||||||
|
ISO |
bu |
Módulo de elasticidad volumétrico (bulk modulus), K |
||||||||||||||||||||||
|
|
sh |
Modulo de elasticidad a cortante, G |
||||||||||||||||||||||
|
ORT |
dd |
Proyección del plano definido por los ejes 1'-2' |
||||||||||||||||||||||
|
|
dip |
Proyección del ángulo del plano definido por los ejes 1'-2' |
||||||||||||||||||||||
|
|
e1 |
Módulo de Young en la dirección 1' |
||||||||||||||||||||||
|
|
e2 |
Módulo de Young en la dirección 2' |
||||||||||||||||||||||
|
|
e3 |
Módulo de Young en la dirección 3' |
||||||||||||||||||||||
|
|
g12 |
Módulo de cortante en planos paralelos a los ejes 1'-2' |
||||||||||||||||||||||
|
|
g13 |
Módulo de cortante en planos paralelos a los ejes 1'-3' |
||||||||||||||||||||||
|
|
g23 |
Módulo de cortante en planos paralelos a los ejes 2'-3' |
||||||||||||||||||||||
|
|
nu12 |
Coeficiente de Poisson que caracteriza la contracción lateral en la dirección 1' cuando la tracción es aplicada en la dirección 2' |
||||||||||||||||||||||
|
|
nu13 |
Coeficiente de Poisson que caracteriza la contracción lateral en la dirección 1' cuando la tracción es aplicada en la dirección 3' |
||||||||||||||||||||||
|
|
nu23 |
Coeficiente de Poisson que caracteriza la contracción lateral en la dirección 2' cuando la tracción es aplicada en la dirección 3' |
||||||||||||||||||||||
|
|
nx |
Componente x de unidad normal al plano definido por los ejes 1'-2' |
||||||||||||||||||||||
|
|
ny |
Componente y de unidad normal al plano definido por los ejes 1'-2' |
||||||||||||||||||||||
|
|
nz |
Componente z de unidad normal al plano definido por los ejes 1'-2' |
||||||||||||||||||||||
|
|
rot |
Ángulo de rotación entre el eje 1' y el vector de proyección, definido positivo en sentido horario desde la proyección del vector |
||||||||||||||||||||||
|
TRA |
dd |
Proyección de la dirección del plano de isotropía |
||||||||||||||||||||||
|
|
Dip |
Proyección del ángulo del plano de isotropía |
||||||||||||||||||||||
|
|
E1 |
Módulo de Young en el plano de isotropía |
||||||||||||||||||||||
|
|
E3 |
Módulo de Young normal al plano de isotropía |
||||||||||||||||||||||
|
|
G13 |
Módulo de cortante para cualquier plano normal al plano de isotropía |
||||||||||||||||||||||
|
|
Nu12 |
Coeficiente de Poison que caracteriza la contracción lateral en el plano de isotropía cuando la tracción es aplicada en el plano. |
||||||||||||||||||||||
|
|
Nu13 |
Coeficiente de Poison que caracteriza la contracción lateral en el plano de isotropía cuando la tracción es aplicada normal al plano. |
||||||||||||||||||||||
|
DP |
Bu |
Módulo elástico volumétrico (bulk), K |
||||||||||||||||||||||
|
|
Ks |
Parámetro del material, phi |
||||||||||||||||||||||
|
|
Qd |
Parámetro del material,qpsi |
||||||||||||||||||||||
|
|
Qv |
Parámetro del material, phi |
||||||||||||||||||||||
|
|
Sh |
Módulo elástico de cortante, G |
||||||||||||||||||||||
|
|
ten |
Límite a tracción, SIGt |
||||||||||||||||||||||
|
MC |
bu |
Módulo elástico volumétrico (bulk), K |
||||||||||||||||||||||
|
|
C |
Cohesión, c |
||||||||||||||||||||||
|
|
Di |
Ángulo de dilatancia, psi |
||||||||||||||||||||||
|
|
Fric |
Ángulo de rozamiento interno, phi |
||||||||||||||||||||||
|
|
Sh |
Módulo elástico de cortante, G |
||||||||||||||||||||||
|
|
ten |
Límite a tracción, SIGt |
||||||||||||||||||||||
|
UJ |
bu |
Módulo elástico volumétrico (bulk), K |
||||||||||||||||||||||
|
|
C |
Cohesión de la matriz, c |
||||||||||||||||||||||
|
|
Di |
Ángulo de dilatación de la matriz, psi |
||||||||||||||||||||||
|
|
Fric |
Ángulo de rozamiento interno, phi |
||||||||||||||||||||||
|
|
Jc |
Cohesión de la junta, cj |
||||||||||||||||||||||
|
|
Jdd |
Proyección de la dirección en el plano más débil |
||||||||||||||||||||||
|
|
Jdil |
Ángulo de dilatación de la junta, psij |
||||||||||||||||||||||
|
|
Jdip |
Proyección del ángulo en el plano más débil |
||||||||||||||||||||||
|
|
Jf |
Ángulo de rozamiento de la junta, phij |
||||||||||||||||||||||
|
|
Jnx |
Componente x de unidad normal al plano más débil |
||||||||||||||||||||||
|
|
Jny |
Componente y de unidad normal al plano más débil |
||||||||||||||||||||||
|
|
Jnz |
Componente z de unidad normal al plano más débil |
||||||||||||||||||||||
|
|
Jt |
Límite a tracción de la junta, SIGtj |
||||||||||||||||||||||
|
|
Sh |
Módulo elástico de cortante, G |
||||||||||||||||||||||
|
|
ten |
Límite a tracción de la matriz, SIGt |
||||||||||||||||||||||
|
HS |
bu |
Módulo elástico volumétrico (bulk), K |
||||||||||||||||||||||
|
|
C |
Cohesión, c |
||||||||||||||||||||||
|
|
Ct |
Número de la tabla que relaciona la cohesión con la deformación plástica de cortante |
||||||||||||||||||||||
|
|
Di |
Ángulo de dilatancia, psi |
||||||||||||||||||||||
|
|
Dt |
Número de la tabla que relaciona el ángulo de dilatancia con la deformación plástica de cortante |
||||||||||||||||||||||
|
|
Fric |
Ángulo de rozamiento interno, phi |
||||||||||||||||||||||
|
|
Ft |
Número de la tabla que relaciona el ángulo de rozamiento con la deformación plástica de cortante |
||||||||||||||||||||||
|
|
Sh |
Módulo elástico de cortante, G |
||||||||||||||||||||||
|
|
Ten |
Límite a tracción, SIGt |
||||||||||||||||||||||
|
|
tt |
Número de la tabla que relaciona el límite a tracción con la deformación plástica de cortante |
||||||||||||||||||||||
|
BHS |
Bij |
=0 para modelos lineales de la junta =1 para modelos bilineales de la junta |
||||||||||||||||||||||
|
|
Bim |
=0 para modelos lineales de la matriz =1 para modelos bilineales de la matriz |
||||||||||||||||||||||
|
|
bu |
Módulo elástico volumétrico (bulk), K |
||||||||||||||||||||||
|
|
C2 |
Número de tabla que relaciona la cohesión c2 de la matriz con la deformación plástica de cortante de la matriz |
||||||||||||||||||||||
|
|
Cj |
Número de tabla que relaciona la junta de cohesión cj1 de la junta con la deformación plástica a cortante de la junta |
||||||||||||||||||||||
|
|
Cj2 |
Número de tabla que relaciona la cohesión cj2 de la junta con la deformación plástica a cortante de la junta |
||||||||||||||||||||||
|
|
C |
Cohesión c1 de la matriz |
||||||||||||||||||||||
|
|
Co2 |
Cohesión c2 de la matriz |
||||||||||||||||||||||
|
|
Ct |
Número de tabla que relaciona la cohesión c1 de la matriz con la deformación plástica de cortante de la matriz |
||||||||||||||||||||||
|
|
D2 |
Número de tabla que relaciona la dilatancia psi2 de la matriz con la deformación plástica de cortante de la matriz |
||||||||||||||||||||||
|
|
Di2 |
Matriz del ángulo de dilatancia, psi2 |
||||||||||||||||||||||
|
|
Di |
Matriz del ángulo de dilatancia, psi1 |
||||||||||||||||||||||
|
|
Dj |
Número de tabla que relaciona la dilatancia psij1 de la junta con la deformación plástica a cortante de la junta |
||||||||||||||||||||||
|
|
Dj2 |
Número de tabla que relaciona la dilatancia psij2 de la junta con la deformación plástica a cortante de la junta |
||||||||||||||||||||||
|
|
Dt |
Número de tabla que relaciona el ángulo de dilatación psi1 de la matriz con la deformación plástica de cortante de la matriz |
||||||||||||||||||||||
|
|
F2 |
Número de tabla que relaciona el ángulo de rozamiento de la matriz con la deformación plástica de cortante de la matriz |
||||||||||||||||||||||
|
|
Fj |
Número de tabla que relaciona el ángulo de rozamiento phij1 de la junta con la deformación plástica a cortante de la junta |
||||||||||||||||||||||
|
|
Fj2 |
Número de tabla que relaciona el ángulo de rozamiento phij2 de la junta con la deformación plástica a cortante de la junta |
||||||||||||||||||||||
|
|
Fr2 |
Ángulo de rozamiento phi2 de la matriz |
||||||||||||||||||||||
|
|
Fric |
Ángulo de rozamiento phi1 de la matriz |
||||||||||||||||||||||
|
|
Ft |
Número de tabla que relaciona el ángulo de rozamiento phi1 de la matriz con la deformación plástica a cortante de la matriz |
||||||||||||||||||||||
|
|
Jc2 |
Cohesión de la junta,cj2 |
||||||||||||||||||||||
|
|
Jc |
Cohesión de la junta,cj1 |
||||||||||||||||||||||
|
|
Jdd |
Proyección de la dirección del plano más débil |
||||||||||||||||||||||
|
|
Jdil |
Ángulo de dilatancia psij1de la junta |
||||||||||||||||||||||
|
|
Jdip |
Proyección del ángulo en el plano más débil |
||||||||||||||||||||||
|
|
Jd2 |
Ángulo de dilatancia psij2 de la junta |
||||||||||||||||||||||
|
|
Jf |
Ángulo de dilatancia psij1de la junta |
||||||||||||||||||||||
|
|
Jf2 |
Ángulo de dilatancia psij2 de la junta |
||||||||||||||||||||||
|
|
Jnx |
Componente x de unidad normal al plano más débil |
||||||||||||||||||||||
|
|
Jny |
Componente y de unidad normal al plano más débil |
||||||||||||||||||||||
|
|
Jnz |
Componente z de unidad normal al plano más débil |
||||||||||||||||||||||
|
|
Jt |
Límite a tracción de la junta, SIGtj |
||||||||||||||||||||||
|
|
Sh |
Módulo elástico de cortante, G |
||||||||||||||||||||||
|
|
Ten |
Límite a tracción SIGt de la matriz |
||||||||||||||||||||||
|
|
Tj |
Número de tabla que relaciona el límite a tracción de la junta SIGtj con la deformación plástica a tracción de la junta |
||||||||||||||||||||||
|
|
Tt |
Número de tabla que relaciona el límite a tracción de la matriz SIGtj con la deformación plástica a tracción de la junta |
||||||||||||||||||||||
|
DY |
Bu |
Módulo elástico volumétrico (bulk), K |
||||||||||||||||||||||
|
|
Cap_p |
Intersección actual de la superficie volumétrica de plastificación (cap) con el eje de presión pc (tensión media) |
||||||||||||||||||||||
|
|
C |
Cohesión, c |
||||||||||||||||||||||
|
|
Cp |
Número de tabla que relaciona la presión de corte (cap) con la deformación plástica volumétrica |
||||||||||||||||||||||
|
|
Ct |
Número de tabla que relaciona la cohesión con la deformación plástica de cortante |
||||||||||||||||||||||
|
|
Di |
Ángulo de dilatancia, psi |
||||||||||||||||||||||
|
|
Dt |
Número de tabla que relaciona el ángulo de dilatancia con la deformación plástica de cortante |
||||||||||||||||||||||
|
|
Ev |
Deformación plástica volumétrica acumulada |
||||||||||||||||||||||
|
|
F |
Ángulo de rozamiento interno, phi |
||||||||||||||||||||||
|
|
Ft |
Número de tabla que relaciona el ángulo de fricción con la deformación plástica de cortante |
||||||||||||||||||||||
|
|
Mu |
Multiplicador del modulo de corte plástico actual para obtener el módulo elástico volumétrico bulk y el módulo de cortante, R |
||||||||||||||||||||||
|
|
S |
Máximo modulo elástico de cortante, G |
||||||||||||||||||||||
|
|
T |
Límite a tracción, SIGt |
||||||||||||||||||||||
|
|
tt |
Número de tabla que relaciona el límite a tracción con la deformación plástica a tracción |
||||||||||||||||||||||
|
CC |
Bulk_b |
Máximo modulo elástico volumétrico, kmax |
||||||||||||||||||||||
|
|
Cv |
Volumen específico inicial, v0 |
||||||||||||||||||||||
|
|
Ka |
Pendiente de la línea elástica de entumecimiento, kappa |
||||||||||||||||||||||
|
|
L |
Pendiente de la línea de consolidación normal, lambda |
||||||||||||||||||||||
|
|
Mm |
Constante de fricción, M |
||||||||||||||||||||||
|
|
Mpc |
Presión de preconsolidación, pc0 |
||||||||||||||||||||||
|
|
Mp1 |
Presión de referencia, p1 |
||||||||||||||||||||||
|
|
Mv_l |
Volumen específico a la presión de referencia, p1, en la línea de consolidación normal, vlambda |
||||||||||||||||||||||
|
|
P |
Coeficiente de Poisson, nu |
||||||||||||||||||||||
|
|
sh |
Módulo elástico de cortante, G |
Lab1= FLSEL
~CFGET, Par, MATERIAL, ENTNUM, FLSEL, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera las propiedades de material de FLAC3D para elementos estructurales. Las etiquetas válidas son:
|
Lab2 |
Lab3 |
Descripción |
||||||||||||
|
TSEL |
|
Tipo de elemento estrutural
|
||||||||||||
|
BEAM |
density |
Densidad, ro |
||||||||||||
|
|
emod |
Módulo de Young, E |
||||||||||||
|
|
Nu |
Coeficiente de Poison, nu |
||||||||||||
|
|
pmoment |
Momento plástico, Mp |
||||||||||||
|
|
thexp |
Coeficiente de expansión térmica, alphat |
||||||||||||
|
CABLE |
density |
Densidad, ro |
||||||||||||
|
|
Emod |
Módulo de Young, E |
||||||||||||
|
|
Gr_coh |
Resistencia por cohesión del material inyectado (fuerza) por unidad de longitud, cg |
||||||||||||
|
|
Gr_fric |
Ángulo de rozamiento del material inyectado, phig (º) |
||||||||||||
|
|
Gr_k |
Resistencia por unidad de longitud del material inyectado, kg |
||||||||||||
|
|
Gr_per |
Perímetro de exposición del material inyectado, pg |
||||||||||||
|
|
Slide |
Aviso de deslizamiento por grandes deformaciones (opción por defecto: OFF) |
||||||||||||
|
|
Slide_to |
Tolerancia al deslizamiento por grandes deformaciones |
||||||||||||
|
|
Thexp |
Coeficiente de expansión térmica, alphat |
||||||||||||
|
|
Ycomp |
Resistencia a la plastificación por compresión (fuerza), Fc |
||||||||||||
|
|
ytens |
Resistencia a la plastificación por tracción (fuerza), Ft |
||||||||||||
|
PILE |
Density |
Densidad, ro |
||||||||||||
|
|
Emod |
Módulo de Young, E |
||||||||||||
|
|
Nu |
Coeficiente de Poison, nu |
||||||||||||
|
|
Pmoment |
Momento plástico, Mp |
||||||||||||
|
|
Thexp |
Coeficiente de expansión térmica, alphat |
||||||||||||
|
|
Cs_scoh |
Cohesión por unidad de longitud del muelle de acoplamiento de cortante, cs |
||||||||||||
|
|
Cs_sfric |
Ángulo de rozamiento del muelle de acoplamiento de cortante, Phis (º) |
||||||||||||
|
|
Cs_sk |
Resistencia por unidad de longitud del muelle de acoplamiento de cortante, ks |
||||||||||||
|
|
Cs_ncoh |
Cohesión por unidad de longitud del muelle de acoplamiento normal, cn |
||||||||||||
|
|
Cs_nfric |
Ángulo de rozamiento del muelle de acoplamiento normal, phin (º) |
||||||||||||
|
|
Cs_ngap |
Aviso de apertura del muelle de acoplamiento normal, g (por defecto: OFF) |
||||||||||||
|
|
Cs_nk |
Resistencia por unidad de longitud del muelle con acoplamiento normal, kn |
||||||||||||
|
|
Slide |
Aviso de deslizamiento por grandes deformaciones (opción por defecto: OFF) |
||||||||||||
|
|
Slide_to |
Tolerancia al deslizamiento por grandes deformaciones |
||||||||||||
|
SHELL |
Tbeh |
Tipo de comportamiento constitutivo
|
||||||||||||
|
|
Ele |
Tipo de elemento finito
|
||||||||||||
|
|
Density |
Densidad, ro |
||||||||||||
|
|
Emod |
Módulo de Young, E (Isotrópico) |
||||||||||||
|
|
Nu |
Coeficiente de Poison, nu (Isotrópico) |
||||||||||||
|
|
E11 |
Propiedad del material ortotrópico, e11 |
||||||||||||
|
|
E12 |
Propiedad del material ortotrópico, e12 |
||||||||||||
|
|
E22 |
Propiedad del material ortotrópico, e22 |
||||||||||||
|
|
E33 |
Propiedad del material ortotrópico, e33 |
||||||||||||
|
|
Thexp |
Coeficiente de expansión térmica, alphat |
||||||||||||
|
GEOG |
Tbeh |
Tipo de comportamiento constitutivo
|
||||||||||||
|
|
Ele |
Tipo de elemento finito
|
||||||||||||
|
|
Density |
Densidad, ro |
||||||||||||
|
|
Emod |
Módulo de Young, E (Isotrópico) |
||||||||||||
|
|
Nu |
Coeficiente de Poison, nu (Isotrópico) |
||||||||||||
|
|
E11 |
Propiedad del material ortotrópico e11 |
||||||||||||
|
|
E12 |
Propiedad del material ortotrópico e12 |
||||||||||||
|
|
E22 |
Propiedad del material ortotrópico e22 |
||||||||||||
|
|
E33 |
Propiedad del material ortotrópico e33 |
||||||||||||
|
|
Thexp |
Coeficiente de expansión térmica, alphat |
||||||||||||
|
|
Cs_scoh |
Cohesión del acoplamiento del muelle (unidades de tensión), c |
||||||||||||
|
|
Cs_sfric |
Ángulo de rozamiento del acoplamiento del muelle, phi (º) |
||||||||||||
|
|
Cs_sk |
Resistencia por unidad de área del acoplamiento del muelle, k |
||||||||||||
|
|
Slide |
Aviso del deslizamiento por grandes deformaciones (opción por defecto: OFF) |
||||||||||||
|
|
Slide_to |
Tolerancia al deslizamiento por grandes deformaciones |
||||||||||||
|
LINER |
Tbeh |
Tipo de comportamiento constitutivo
|
||||||||||||
|
|
Ele |
Tipo de elemento finito
|
||||||||||||
|
|
Density |
Densidad, ro |
||||||||||||
|
|
Emod |
Módulo de Young, E (Isotrópico) |
||||||||||||
|
|
Nu |
Coeficiente de Poison, nu (Isotrópico) |
||||||||||||
|
|
E11 |
Propiedad del material ortotrópico e11 |
||||||||||||
|
|
E12 |
Propiedad del material ortotrópico e12 |
||||||||||||
|
|
E22 |
Propiedad del material ortotrópico e22 |
||||||||||||
|
|
E33 |
Propiedad del material ortotrópico e33 |
||||||||||||
|
|
Thexp |
Coeficiente de expansión térmica, alphat |
||||||||||||
|
|
Cs_ncut |
Resistencia a tracción del muelle con acoplamiento normal (unidades de tracción), ft |
||||||||||||
|
|
Cs_nk |
Resistencia por unidad de área del muelle con acoplamiento normal, kn |
||||||||||||
|
|
Cs_scoh |
Cohesión del muelle con acoplamiento a cortante (unidades de tensión), c |
||||||||||||
|
|
Cs_scohr |
Cohesión residual del muelle con acoplamiento a cortante (unidades de tensión), cr |
||||||||||||
|
|
Cs_sfric |
Ángulo de fricción del muelle con acoplamiento a cortante, phi (º) |
||||||||||||
|
|
Cs_sk |
Resistencia por unidad de área del muelle con acoplamiento a cortante, ks |
||||||||||||
|
|
Slide |
Aviso del deslizamiento por grandes deformaciones (opción por defecto: OFF) |
||||||||||||
|
|
Slide_to |
Tolerancia del deslizamiento por grandes deformaciones |
· ~CFGET – SECTION (ENTNUM = Número de la sección transversal)
~CFGET, Par, SECTION, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= PROPGEN
~CFGET, Par, SECTION, ENTNUM, PROPGEN, Lab2, , Idx1, Idx2, Idx3
Recupera las propiedades generales comunes a todas las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||||||||||
|
RF16 |
Referencia de la sección transversal (parámetro de 16 caracteres). En perfiles laminados es la referencia de librería y en el resto de secciones es una etiqueta dependiente de STP (tipo de sección). |
||||||||||||||||||
|
NAME |
Nombre asignado a sección transversal (32 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
||||||||||||||||||
|
STP |
Tipo de la sección transversal
|
||||||||||||||||||
|
SHP |
Topología de la sección
|
||||||||||||||||||
|
CSYS |
Número del sistema de coordenadas de la sección. |
||||||||||||||||||
|
COOR |
Coordenadas X, Y, Z del origen del sistema de coordenadas de la sección respecto al sistema global. En IDX1 se debe especificar cual de las 3 componentes se quiere obtener (1:X, 2:Y, 3:Z). |
||||||||||||||||||
|
ANGL |
Ángulos de rotación THXY, THYZ, THZX del sistema de coordenadas de la sección respecto al sistema global. En IDX1 se debe especificar cual de las 3 componentes se quiere obtener (1:THXY, 2:THYZ, 3:THZX). |
||||||||||||||||||
|
MCOS |
Suma del coste de los materiales que forman la sección por unidad de longitud. |
||||||||||||||||||
|
SCOS |
Coste adicional por unidad de superficie. |
||||||||||||||||||
|
LCOS |
Coste adicional por unidad de longitud. |
||||||||||||||||||
|
PERM |
Perímetro de la sección sujeto a SCOS. |
||||||||||||||||||
|
TCOS |
Coste total por unidad de longitud. El valor almacenado es la suma de (MCOS+SCOS*PERM+LCOS). |
||||||||||||||||||
|
NPT |
Número de puntos de la sección. |
||||||||||||||||||
|
NTS |
Número de teselas de la sección. |
||||||||||||||||||
|
NPL |
Número de chapas de la sección. |
||||||||||||||||||
|
NFC |
Número de caras de la sección. |
||||||||||||||||||
|
NRB |
Número de grupos de armadura de flexión definidos en la sección. |
Lab1= DIMENS
~CFGET, Par, SECTION, ENTNUM, DIMENS, , , IDX1, IDX2, IDX3
Recupera las dimensiones de las secciones transversales. Tienen sentido solamente para secciones definidas por dimensiones o desde la librería de perfiles metálicos. El significado de cada dato depende de cada sección en particular.
Los valores a recuperar (definidos en el campo IDX1) para secciones metálicas armadas y laminadas son:
|
IDX1 |
Descripción |
|
1 |
Canto total (h). |
|
2 |
Espesor del alma (Tw). |
|
3 |
Ancho del ala (b). |
|
4 |
Espesor de alas (Tf). |
|
5 |
Distancia entre alas (hi). |
|
6 |
Garganta cordón de soldadura (para secciones armadas) / radio del filete unión ala alma (para secciones laminadas) |
|
7 |
Radio del filete normalizado (r2). |
|
8 |
Distancia libre del alma (d) |
Los valores válidos (definidos en el campo IDX1) para secciones circulares macizas laminadas o armadas son:
|
IDX1 |
Descripción |
|
1 |
Diámetro (OD). |
Los valores válidos (definidos en el campo IDX1) para secciones circulares huecas laminadas o armadas son:
|
IDX1 |
Descripción |
|
1 |
Diámetro (OD). |
|
2 |
Espesor de la pared (TKWALL). |
En las secciones de hormigón los valores admisibles dependen del tipo de la sección. Para una sección cajón (BOX) son los siguientes:
|
IDX1 |
Descripción |
|
1 |
Ancho según Y (Tky). |
|
2 |
Ancho según Z (Tkz). |
|
3 |
Espesor según Y (Twy). |
|
4 |
Espesor según Z (Twz). |
Para una sección circular (CIRC) de hormigón son los siguientes:
|
IDX1 |
Descripción |
|
1 |
Diámetro (OD) |
|
2 |
Número de celdas (Ncells) para los elementos Beam 188 y Beam 189. No utilizado para los demás elementos. |
Para una sección Doble T (I) de hormigón son los siguientes:
|
IDX1 |
Descripción |
|
1 |
Canto total (Depth). |
|
2 |
Espesor del alma (Tw). |
|
3 |
Ancho del ala superior (BfTop). |
|
4 |
Espesor del ala superior (TfTop). |
|
5 |
Ancho del ala inferior (BfBot). |
|
6 |
Espesor del ala inferior (TfBot). |
Para una sección anular circular (PIPE) de hormigón son los siguientes:
|
IDX1 |
Descripción |
|
1 |
Diámetro (OD). |
|
2 |
Espesor de la pared (TKWALL). |
|
3 |
Número de celdas (Ncells) para los elementos Beam 188 y Beam 189. Se ignora para los demás elementos. |
Para una sección rectangular (REC) de hormigón son los siguientes:
|
IDX1 |
Descripción |
|
1 |
Ancho según Y (Tky). |
|
2 |
Ancho según Z (Tkz). |
|
3 |
Número de celdas (NB) sobre el ancho (para elementos Beam 188 y 189). |
|
4 |
Número de celdas (NH) sobre el canto (para elementos Beam 188 y 189). |
Para una sección en T (T) de hormigón son los siguientes:
|
IDX1 |
Descripción |
|
1 |
Canto total (Depth). |
|
2 |
Espesor del alma (Tw). |
|
3 |
Ancho del ala (Bf). |
|
4 |
Espesor del ala superior (Tf). |
Lab1= POINTS
~CFGET, Par, SECTION, ENTNUM, POINTS, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a los puntos de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
Y |
Coordenada Y del punto especificado en IDX1. La función inversa puede encontrarse en el comando ~CSIQR. |
||||||||
|
Z |
Coordenada Z del punto especificado en IDX1. La función inversa puede encontrarse en el comando ~CSIQR. |
||||||||
|
MAT |
Número del material asociado al punto especificado en IDX1. |
||||||||
|
MTP |
Tipo del material asociado al punto especificado en IDX1.
|
||||||||
|
NOD |
Número del nudo asociado al punto especificado en IDX1. Se recupera un 0 en caso de que no haya nudo asociado. |
Lab1= TESSELLA
~CFGET, Par, SECTION, ENTNUM, TESSELLA, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las teselas de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||||||
|
MAT |
Número del material asociado a la tesela especificada en IDX1. |
||||||||||||||
|
MTP |
Tipo del material asociado a la tesela especificada en IDX1.
|
||||||||||||||
|
TYP |
Tipo de la tesela especificada en IDX1.
|
||||||||||||||
|
TPT |
Número del punto de la tesela especificada en IDX1 en la posición IDX2. |
||||||||||||||
|
ELM |
Número del elemento asociado a la tesela especificada en IDX1. En caso de que no haya elemento asociado se recupera un 0. |
||||||||||||||
|
EFN |
Número de la cara o nudo asociado a la tesela especificada en IDX1. Se recupera un 0 si la tesela no está asociada a ninguna cara o nudo. |
||||||||||||||
|
RNF |
Número del grupo de armadura de flexión asociado a la tesela especificada en IDX1. Se recupera un 0 si la tesela no está asociada a ningún grupo. |
||||||||||||||
|
PLT |
Número de la chapa asociada a la tesela especificada en IDX1. Se recupera un 0 si la tesela no está asociada a ninguna chapa. |
||||||||||||||
|
GEO |
Datos geométricos adicionales de la tesela especificada en IDX1. Para teselas puntuales:
Para teselas lineales:
|
Lab1= PLATES
~CFGET, Par, SECTION, ENTNUM, PLATES, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las chapas de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||
|
MAT |
Número del material asociado a la chapa especificada en IDX1. |
||||||||
|
MTP |
Tipo del material asociado a la chapa especificada en IDX1.
|
||||||||
|
PTY |
Tipo de chapa para flexión My de la chapa especificada en IDX1.
|
||||||||
|
PTZ |
Tipo de chapa para flexión Mz de la chapa especificada en IDX1.
|
||||||||
|
CP1 |
Condición de vínculo en el punto 1 de la chapa especificada en IDX1.
|
||||||||
|
CP2 |
Condición de vínculo en el punto 2 de la chapa especificada en IDX1.
|
||||||||
|
ESP |
Espesor de la chapa especificada en IDX1. |
||||||||
|
YP1 |
Coordenada Y del punto 1 de la chapa especificada en IDX1. |
||||||||
|
ZP1 |
Coordenada Z del punto 1 de la chapa especificada en IDX1. |
||||||||
|
YP2 |
Coordenada Y del punto 2 de la chapa especificada en IDX1. |
||||||||
|
ZP2 |
Coordenada Z del punto 2 de la chapa especificada en IDX1. |
Lab1= FACES
~CFGET, Par, SECTION, ENTNUM, FACES, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las caras de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
NPT |
Número de puntos que pertenecen a la cara especificada en IDX1. |
|
UPT |
Número de los puntos que forman la cara especificada en IDX1. En IDX2 se debe especificar el índice del punto que se quiere obtener. |
Lab1= RNFBEN
~CFGET, Par, SECTION, ENTNUM, RNFBEN, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a los grupos de armadura de flexión de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
RKEY |
Etiqueta de armado a flexión inicial. |
||||||||||
|
RMAT |
Número del material de los grupos de armadura definidos mediante armado inicial (RKEY>0). |
||||||||||
|
URF |
Número del grupo de armadura a flexión especificado en IDX1. |
||||||||||
|
MAT |
Número del material asociado al grupo de armadura especificado en IDX1. |
||||||||||
|
CLS |
Clase del grupo de armadura especificado en IDX1.
|
||||||||||
|
FI |
Diámetro de las barras del grupo de armadura especificado en IDX1. |
||||||||||
|
UFC |
Número de la cara a la cual está asociado el grupo de armadura especificado en IDX1. |
||||||||||
|
END |
Situación de las barras en los extremos de la cara del grupo de armadura especificado en IDX1.
|
||||||||||
|
MC |
Recubrimiento mecánico del grupo de armadura especificado en IDX1. |
||||||||||
|
GC |
Recubrimiento geométrico del grupo de armadura especificado en IDX1. |
||||||||||
|
AST |
Área total de armadura del grupo de armadura especificado en IDX1. |
||||||||||
|
ASL |
Área total de armadura por unidad de longitud del grupo de armadura especificado en IDX1. |
||||||||||
|
N |
Número de barras del grupo de armadura especificado en IDX1. |
||||||||||
|
NL |
Número de barras por unidad de longitud del grupo de armadura especificado en IDX1. |
||||||||||
|
S |
Distancia entre barras del grupo de armadura especificado en IDX1. |
Lab1= RNFSHR
~CFGET, Par, SECTION, ENTNUM, RNFSHR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la armadura de cortante de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
MAT |
Número del material asociado a la armadura de cortante. |
|
ALPY |
Angulo de los estribos con el eje longitudinal de la pieza para cortante según Y (grados sexagesimales). |
|
ALPZ |
Angulo de los estribos con el eje longitudinal de la pieza para cortante según Z (grados sexagesimales). |
|
ASSY |
Área de armadura por unidad de longitud para cortante según Y. |
|
ASSZ |
Área de armadura por unidad de longitud para cortante según Z. |
|
ASY |
Área total del estribo para cortante según Y. |
|
ASZ |
Área total del estribo para cortante según Z. |
|
S |
Separación entre estribos. |
|
FI |
Diámetro de las barras del estribo (en mm). |
|
NY |
Número de ramas del estribo para cortante según Y. |
|
NZ |
Número de ramas del estribo para cortante según Z. |
Lab1= RNFTOR
~CFGET, Par, SECTION, ENTNUM, RNFTOR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la armadura de torsión de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
MAT |
Número del material asociado a la armadura de torsión. |
|
ASST |
Área por unidad de longitud de la armadura transversal. |
|
AST |
Área de un cerco de la armadura transversal. |
|
S |
Separación longitudinal entre cercos. |
|
FIT |
Diámetro de las barras de la armadura transversal. |
|
ASL |
Área total de la armadura longitudinal. |
|
FIL |
Diámetro de las barras de la armadura longitudinal. |
|
N |
Número de barras de la armadura longitudinal. |
Lab1= MECHPROP
~CFGET, Par, SECTION, ENTNUM, MECHPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las propiedades mecánicas de las secciones transversales. En el campo correspondiente a IDX1 se especifica el conjunto de propiedades mecánicas que se quiere almacenar entre las 8 versiones posibles (ver Manual de Teoría de CivilFEM para mayor información) que son:
|
IDX1 |
Descripción |
|
1 |
Sección Genérica Bruta. |
|
2 |
Sección Bruta de Acero. |
|
3 |
Sección Neta de Acero. |
|
4 |
Sección Efectiva de Acero. |
|
5 |
Sección Bruta de Hormigón. |
|
6 |
Sección Neta de Hormigón. |
|
7 |
Sección Transformada de Hormigón. |
|
8 |
Sección Compuesta Equivalente. |
En el campo correspondiente a Lab2 las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
HMAT |
Material para el cual se han homogeneizado las propiedades de la sección. |
||||
|
KHOM |
Clave de homogenización de las propiedades mecánicas. Los valores almacenados son:
|
||||
|
A |
Área de la sección. |
||||
|
IXX |
Inercia a torsión. |
||||
|
IYY |
Inercia a flexión según el eje Y. |
||||
|
IZZ |
Inercia a flexión según el eje Z. |
||||
|
WY |
Módulo resistente elástico según Y. |
||||
|
WZ |
Módulo resistente elástico según Z. |
||||
|
WPY |
Módulo resistente plástico según Y. |
||||
|
WPZ |
Módulo resistente plástico según Z. |
||||
|
IY |
Radio de giro respecto al eje Y. |
||||
|
IZ |
Radio de giro respecto al eje Z. |
||||
|
YG |
Coordenada Y del centro de gravedad. |
||||
|
ZG |
Coordenada Z del centro de gravedad. |
||||
|
YMN |
Coordenada Y mínima del contorno de la sección. |
||||
|
YMX |
Coordenada Y máxima del contorno de la sección. |
||||
|
ZMN |
Coordenada Z mínima del contorno de la sección. |
||||
|
ZMX |
Coordenada Z máxima del contorno de la sección. |
||||
|
YS |
Distancia del CDG de la sección a la fibra Y superior. |
||||
|
ZS |
Distancia del CDG de la sección a la fibra Z superior. |
||||
|
YM |
Distancia del CDG – M (Centro de Esfuerzos Cortantes) según Y. |
||||
|
ZM |
Distancia del CDG – M (Centro de Esfuerzos Cortantes) según Z. |
||||
|
IW |
Módulo de alabeo a torsión. |
||||
|
IYZ |
Producto de inercia. |
||||
|
YWS |
Área resistente a cortante según Y. |
||||
|
ZWS |
Área resistente a cortante según Z. |
||||
|
XWT |
Módulo resistente a torsión. |
||||
|
IUU |
Inercia a flexión según el eje U. |
||||
|
IVV |
Inercia a flexión según el eje V. |
||||
|
IU |
Radio de giro respecto al eje U. |
||||
|
IV |
Radio de giro respecto al eje V. |
||||
|
ALP |
Ángulo de los ejes principales de inercia con los ejes de la sección (grados sexagesimales). |
||||
|
V1 |
Distancia a la fibra extrema desde U (para secciones en L). |
||||
|
V2 |
Distancia a la fibra extrema desde U (para secciones en L). |
||||
|
U1 |
Distancia a la fibra extrema desde V (para secciones en L). |
||||
|
U2 |
Distancia a la fibra extrema desde V (para secciones en L). |
||||
|
U3 |
Distancia a la fibra extrema desde V (para secciones en L). |
Lab1= STRPROP
~CFGET, Par, SECTION, ENTNUM, STRPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las propiedades estructurales de las secciones transversales. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||||||||
|
ASEC |
Tipo de sección utilizada para el cálculo de las propiedades estructurales.
|
||||||||||||||||
|
YMN |
Coordenada Y mínima del contorno de la sección. |
||||||||||||||||
|
YMX |
Coordenada Y máxima del contorno de la sección. |
||||||||||||||||
|
ZMN |
Coordenada Z mínima del contorno de la sección. |
||||||||||||||||
|
ZMX |
Coordenada Z máxima del contorno de la sección. |
||||||||||||||||
|
TKY |
Ancho según Y. |
||||||||||||||||
|
TKZ |
Ancho según Z. |
||||||||||||||||
|
ARE |
Área. |
||||||||||||||||
|
IXX |
Inercia a torsión. |
||||||||||||||||
|
IYY |
Inercia a flexión según el eje Y. |
||||||||||||||||
|
IZZ |
Inercia a flexión según el eje Z. |
||||||||||||||||
|
YCG |
Distancia del CDG de la sección a la fibra Y superior. |
||||||||||||||||
|
ZCG |
Distancia del CDG de la sección a la fibra Z superior. |
||||||||||||||||
|
YMS |
Distancia del CDG – M (Centro de Esfuerzos Cortantes) según Y. |
||||||||||||||||
|
ZMS |
Distancia del CDG – M (Centro de Esfuerzos Cortantes) según Z. |
||||||||||||||||
|
YWS |
Área resistente a cortante según Y. |
||||||||||||||||
|
ZWS |
Área resistente a cortante según Z. |
||||||||||||||||
|
XWT |
Módulo resistente a torsión. |
Lab1= EC3PROP
~CFGET, Par, SECTION, ENTNUM, EC3PROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma Eurocódigo No.3. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
|
DUCT |
Factor de absorción de energía inelástica |
|
CHCKTYPE |
Tipo de chequeo efectuado. |
Lab1= CTESEAPR
~CFGET, Par, SECTION, ENTNUM, CTESEA, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma CTE DB SE-A. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
|
CHCKTYPE |
Tipo de chequeo efectuado. |
Lab1= EAPROP
~CFGET, Par, SECTION, ENTNUM, EAPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma española EA. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
|
F |
Suma de los esfuerzos que transmiten los tornillos en la sección neta. |
Lab1= LRFDPROP
~CFGET, Par, SECTION, ENTNUM, LRFDPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma LRFD. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
Lab1= GB50017P
~CFGET, Par, SECTION, ENTNUM, GB50017P, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma GB50017. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
||||
|
RTB |
Factor n1/n:
|
Lab1= BS5950PR
~CFGET, Par, SECTION, ENTNUM, BS5950PR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma British Standard 5950. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
AHOLES |
Área de agujeros a descontar para obtener el área neta. |
||||
|
FORMED |
Indica si la sección transversal está conformada en frío o en caliente.
|
Lab1= ASMENFPR
~CFGET, Par, SECTION, ENTNUM, ASMENFPR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma ASME BPVC III Subsection NF. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
|
CT |
Coeficiente de reducción para el cálculo del área efectiva de una pieza sometida a tracción. |
Lab1= ASDPROP
~CFGET, Par, SECTION, ENTNUM, ASDPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma AISC-ASD. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
Lab1= N690PROP
~CFGET, Par, SECTION, ENTNUM, N690PROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma ANSI/AISC N690. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
AHOLES |
Área de agujeros a descontar del área bruta para obtener el área neta. |
|
DUCT |
Factor de absorción de energía inelástica |
Lab1= EC2PROP
~CFGET, Par, SECTION, ENTNUM, EC2PROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma Eurocódigo No.2. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
|
|
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
|
|
|
DUCT_SH |
Factor de absorción de energía inelástica para cortante. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
|
|
|
DUCT_TO |
Factor de absorción de energía inelástica para torsión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
RHO1 |
Cuantía armadura longitudinal de tracción. |
|
T |
Ancho equivalente de pared. |
|
AK |
Área encerrada por la línea media de la pared delgada. |
|
UK |
Perímetro del área AK. |
|
KEYAST |
Situación armadura torsión. |
|
THETA |
Angulo bielas comprimidas del hormigón. |
Para cálculos a fisuración:
|
Lab2 |
Descripción |
||||||||
|
FI |
Diámetro de la armadura para la fibra indicada en IDX1 |
||||||||
|
RHOR |
Cuantía efectiva para la fibra indicada en IDX1. Los valores válidos para IDX1 son:
|
Lab1= ACIPROP
~CFGET, Par, SECTION, ENTNUM, ACIPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma ACI 318. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
ACP |
Área encerrada por el perímetro exterior de la sección. |
|
PCP |
Perímetro exterior de la sección de hormigón. |
|
AOH |
Área encerrada por los cercos de torsión. |
|
PH |
Perímetro de los cercos de torsión. |
|
AO |
Área bruta encerrada por el flujo de tensiones tangenciales. |
|
TKMIN |
Espesor mínimo de la pared. |
|
REC |
Recubrimiento a efectos de cálculo de las propiedades. |
Para cálculos a fisuración:
|
Lab2 |
Descripción |
||||||||
|
CC |
Recubrimiento de hormigón en la fobra indicada en IDX1. Los valores admisibles de IDX1 son:
|
Lab1= ACI349PR
~CFGET, Par, SECTION, ENTNUM, ACI349PR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma ACI 349. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
|
|
|
DUCT_SH |
Factor de absorción de energía inelástica para cortante. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
|
|
|
DUCT_TO |
Factor de absorción de energía inelástica para torsión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
ACP |
Área encerrada por el perímetro exterior de la sección. |
|
PCP |
Perímetro exterior de la sección de hormigón. |
|
AOH |
Área encerrada por los cercos de torsión. |
|
PH |
Perímetro de los cercos de torsión. |
|
AO |
Área bruta encerrada por el flujo de tensiones tangenciales. |
|
TKMIN |
Espesor mínimo de la pared. |
|
REC |
Recubrimiento a efectos de cálculo de las propiedades. |
Para cálculos a fisuración:
|
Lab2 |
Descripción |
||||||||
|
CC |
Recubrimiento de hormigón en la fobra indicada en IDX1. Los valores admisibles de IDX1 son:
|
Lab1= EHEPROP
~CFGET, Par, SECTION, ENTNUM, EHEPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma española EHE. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
RHO1 |
Cuantía armadura longitudinal de tracción. |
|
HE |
Espesor eficaz. |
|
AE |
Área encerrada por la línea media de la sección eficaz. |
|
UE |
Perímetro del área AE. |
|
KEYAST |
Situación armadura torsión. |
|
THETA |
Angulo de las bielas comprimidas del hormigón. |
|
REC |
Recubrimiento a efectos de cálculo de las propiedades. |
Para cálculos a fisuración:
|
FI |
Diámetro de la barra traccionada más gruesa en la fibra indicada en IDX1. |
||||||||
|
RHOr |
Cuantía geométrica de armadura efectiva, As/Ac,eff, en la fibra indicada en IDX1 |
||||||||
|
C |
Recubrimiento de hormigón en la fibra indicada en IDX1. |
||||||||
|
S |
Distancia entre barras longitudinales en la fibra indicada en IDX1 Los valores admisibles de IDX1 son:
|
Lab1= BS8110PR
~CFGET, Par, SECTION, ENTNUM, BS8110PR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma British Standard 8110. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura. |
|
BW_VY |
Ancho mínimo de la sección en el canto para cortante según Y. |
|
BW_VZ |
Ancho mínimo de la sección en el canto para cortante según Z. |
|
D_Y |
Canto útil de la sección en la dirección Y. |
|
D_Z |
Canto útil de la sección en la dirección Z. |
|
AS |
Armadura longitudinal traccionada. |
|
Xw |
Módulo a torsión a efectos de chequeo. |
|
X1 |
Mínima distancia entre ramas de cercos a torsión. |
|
Y1 |
Máxima distancia entre ramas de cercos a torsión. |
|
REC |
Recubrimiento a efectos de cálculo de las propiedades. |
Lab1= AS3600PR
~CFGET, Par, SECTION, ENTNUM, AS3600PR, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma Australiana 3600. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo de la sección en el canto para cortante según Y. |
|
BW_VZ |
Ancho mínimo de la sección en el canto para cortante según Z. |
|
DO_Y |
Canto útil de la sección en la dirección Y. |
|
DO_Z |
Canto útil de la sección en la dirección Z. |
|
THETA |
Ángulo que forman las bielas comprimidas del hormigón. |
|
AST |
Área de la armadura de flexión traccionada. |
|
AT |
Área encerrada por los cercos de torsión. |
|
UT |
Perímetro de los cercos de torsión. |
|
JT |
Módulo de torsión. |
Lab1= GB50010
~CFGET, Par, SECTION, ENTNUM, GB50010, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma China GB50010. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Anchura del alma o diámetro de sección circular para cortante según Y (Art. 7.5.1). |
|
BW_VZ |
Anchura del alma o diámetro de sección circular para cortante según Z (Art. 7.5.1). |
|
D_Y |
Distancia desde la fibra extrema de compresión al centroide de la armadura longitudinal de tracción según Y (en secciones circulares no debe ser menor que la distancia desde la fibra extrema de compresión al centroide de la armadura de tracción en la mitad opuesta de la pieza (Art. 7.5.1). |
|
D_Z |
Distancia desde la fibra extrema de compresión al centroide de la armadura longitudinal de tracción según Z (en secciones circulares no debe ser menor que la distancia desde la fibra extrema de compresión al centroide de la armadura de tracción en la mitad opuesta de la pieza (Art. 7.5.1). |
|
HW_VY |
Canto útil del alma en dirección Y (Art. 7.5.1). |
|
HW_VZ |
Canto útil del alma en dirección Z (Art. 7.5.1). |
|
ACOR |
Área encerrada por los cercos de armadura torsión Ast1 (Art. 7.6.4). |
|
ACOR1 |
Área encerrada por los cercos de armadura torsión Ast1 (Art. 7.6.4) de la rama 1(e. x. Ala). |
|
ACOR2 |
Área encerrada por los cercos de armadura torsión Ast1 (Art. 7.6.4) de la rama 2(e. x. Ala). |
|
UCOR |
Perímetro del área Acor (Art. 7.6.4). |
|
UCOR1 |
Perímetro del área Acor1 de la rama 1 (Art. 7.6.4). |
|
UCOR2 |
Perímetro del área Acor2 de la rama 2 (Art. 7.6.4). |
|
WT |
Resistencia plástica del momento a torsión (Art. 7.6.4). |
|
WT1 |
Resistencia plástica del momento a torsión de la rama 1 (Art. 7.6.4). |
|
WT2 |
Resistencia plástica del momento a torsión de la rama 2 (Art. 7.6.4). |
|
ALF |
Cociente entre el canto útil del alma y su ancho (Art. 7.6.1). |
|
ALFH |
Factor del espesor del alma a torsión (Art. 7.6.6). |
Lab1= NBR6118
~CFGET, Par, SECTION, ENTNUM, NBR6118, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma brasileña NBR6118. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
HE |
Espesor eficaz. |
|
AE |
Área encerrada por la línea media de la sección eficaz. |
|
UE |
Perímetro del área AE. |
|
THETA |
Angulo de las bielas comprimidas del hormigón. |
|
REC |
Recubrimiento a efectos de cálculo de las propiedades. |
Lab1= AASHTOHB
~CFGET, Par, SECTION, ENTNUM, AASHTOHB, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma AASHTO Standard Specifications for Highway Bridges. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
ACP |
Área encerrada por el perímetro exterior de la sección. |
|
PCP |
Perímetro exterior de la sección de hormigón. |
|
AOH |
Área encerrada por los cercos de torsión. |
|
PH |
Perímetro de los cercos de torsión. |
|
AO |
Área bruta encerrada por el flujo de tensiones tangenciales. |
|
TKMIN |
Espesor mínimo de la pared. |
|
REC |
Recubrimiento a efectos de cálculo de las propiedades. |
Lab1= IS456P
~CFGET, Par, SECTION, ENTNUM, IS456P, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma Indian Standard 456. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
RHO1 |
Cuantía armadura longitudinal de tracción. |
|
Y1 |
Distancia de centro a centro ente barras de esquinas entre cercos, en la dirección Y. |
|
Z1 |
Distancia de centro a centro ente barras de esquinas entre cercos, en la dirección Z. |
Lab1= SP52101P
~CFGET, Par, SECTION, ENTNUM, SP52101, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma rusa CP 52-101-03. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
REC |
Mechanical cover for properties calculation. |
Lab1= SP63133P
~CFGET, Par, SECTION, ENTNUM, SP63133, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a la norma rusa CP 63.13330.2012. Las etiquetas válidas son:
Para cálculos a cortante y torsión:
|
Lab2 |
Descripción |
|
DUCT_BN |
Factor de absorción de energía inelástica para flexión. Usado para considerar la ductilidad en el chequeo HCLPF. |
|
REC |
Recubrimiento de la armadura |
|
BW_VY |
Ancho mínimo en el canto para VY. |
|
BW_VZ |
Ancho mínimo en el canto para VZ. |
|
D_Y |
Canto útil en dirección Y. |
|
D_Z |
Canto útil en dirección Z. |
|
REC |
Mechanical cover for properties calculation. |
Lab1= STEEPROP
~CFGET, Par, SECTION, ENTNUM, STEEPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las secciones laminadas de acero. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
IDX1 |
Índice CivilFEM de la serie a que pertenece la sección (ver Manual de Teoría de CivilFEM para información sobre los distintos índices). |
|
IDX2 |
Índice CivilFEM del perfil dentro de su serie. |
Lab1= CONCPROP
~CFGET, Par, SECTION, ENTNUM, CONCPROP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos referentes a las secciones de hormigón. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
ROG |
Cuantía geométrica de la armadura de flexión. |
|
ROM |
Cuantía en masa de la armadura de flexión. |
· ~CFGET – SHLVERT (ENTNUM = Número del vértice de placa)
~CFGET, Par, SHLVERT, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= RF16
~CFGET, Par, SHLVERT, ENTNUM, RF16, , , IDX1, IDX2, IDX3
Referencia asignado al vértice de placa (16 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
Lab1= NAME
~CFGET, Par, SHLVERT, ENTNUM, NAME, , , IDX1, IDX2, IDX3
Nombre asignado al vértice de placa (32 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
|
3 |
17 a 24 |
|
4 |
25 a 32 |
Lab1= STP
~CFGET, Par, SHLVERT, ENTNUM, STP, , , IDX1, IDX2, IDX3
Tipo del vértice de placa:
|
0 |
Genérico. |
|
1 |
Hormigón Armado. |
Lab1= THK
~CFGET, Par, SHLVERT, ENTNUM, THK, , , IDX1, IDX2, IDX3
Espesor del vértice de placa.
Lab1= MAT
~CFGET, Par, SHLVERT, ENTNUM, MAT, , , IDX1, IDX2, IDX3
Número del material del vértice de placa.
Lab1= MTP
~CFGET, Par, SHLVERT, ENTNUM, MTP, , , IDX1, IDX2, IDX3
Tipo del material del vértice de placa:
|
0 |
Genérico. |
|
2 |
Hormigón. |
Lab1= REINF
~CFGET, Par, SHLVERT, ENTNUM, REINF, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades referentes al armado de vértices de placa. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
MAT |
Material asociado a la armadura del vértice de placa. |
||||
|
MC |
Recubrimiento mecánico del vértice de placa. |
||||
|
ASSXT |
Área por unidad de longitud de la armadura en la cara superior según X. |
||||
|
ASSXB |
Área por unidad de longitud de la armadura en la cara inferior según X. |
||||
|
ASSYT |
Área por unidad de longitud de la armadura en la cara superior según Y. |
||||
|
ASSYB |
Área por unidad de longitud de la armadura en la cara inferior según Y. |
||||
|
SXT |
Separación entre barras en la cara superior según X |
||||
|
SXB |
Separación entre barras en la cara inferior según X |
||||
|
SYT |
Separación entre barras en la cara superior según Y |
||||
|
SYB |
Separación entre barras en la cara inferior según Y |
||||
|
PHIXT |
Diámetro de las barras en la cara superior según X |
||||
|
PHIXB |
Diámetro de las barras en la cara inferior según X |
||||
|
PHIYT |
Diámetro de las barras en la cara superior según Y |
||||
|
PHIYB |
Diámetro de las barras en la cara inferior según Y |
||||
|
KRNF |
Situación de las armaduras:
|
||||
|
ALP |
Ángulo de la armadura en la dirección Y con el eje Y local del elemento (Método de Wood). |
Lab1= IPREINF
~CFGET, Par, SHLVERT, ENTNUM, IPREINF, Lab2, , IDX1, IDX2, IDX3
|
Lab2 |
Descripción |
|
MATIP |
Material asociado a la armadura a rasante del vértice de placa. |
|
ASSIPX |
Área por unidad de longitud de la armadura de rasante en la dirección X. |
|
ASSIPY |
Área por unidad de longitud de la armadura de rasante en la dirección Y.
|
Lab1= SHREINF
~CFGET, Par, SHLVERT, ENTNUM, SHREINF, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades referentes al armado a cortante de vértices de placa. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
MATOP |
Material asociado a la armadura de cortante del vértice de placa. |
|
ASSOP |
Área por unidad de área de la armadura de cortante. |
|
PHIOP |
Diámetro de las barras (en milímetros). |
|
NXOP |
Número de barras de cortante por unidad de longitud en la dirección X. |
|
NYOP |
Número de barras de cortante por unidad de longitud en la dirección Y. |
|
SXOP |
Separación entre barras de cortante en la dirección X. |
|
SXOP |
Separación entre barras de cortante en la dirección X. |
|
ASSOPX |
Área por unidad de área de la armadura de cortante en la dirección X. |
|
ASSOPY
|
Área por unidad de área de la armadura de rasante en la dirección Y. |
Lab1= CP
~CFGET, Par, SHLVERT, ENTNUM, CP, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades del vértice de placa referentes a normativa. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
THETA |
Ángulo que forma la biela comprimida del hormigón con la dirección de la armadura.
|
|
DUCT_BN_X |
Factor de absorción de energía inelástica para flexión en dirección X. Usado para considerer la ductilidad en el chequeo HCLPF. |
|
DUCT_BN_Y |
Factor de absorción de energía inelástica para flexión en dirección Y. Usado para considerer la ductilidad en el chequeo HCLPF. |
|
DUCT_OP_X |
Factor de absorción de energía inelástica para cortante fuera del plano en dirección X. Usado para considerer la ductilidad en el chequeo HCLPF. |
|
DUCT_OP_Y |
Factor de absorción de energía inelástica para cortante fuera del plano en dirección Y. Usado para considerer la ductilidad en el chequeo HCLPF. |
|
DUCT_IP_X |
Factor de absorción de energía inelástica para cortante en el plano en dirección X. Usado para considerer la ductilidad en el chequeo HCLPF. |
|
DUCT_IP_Y |
Factor de absorción de energía inelástica para cortante en el plano en dirección Y. Usado para considerer la ductilidad en el chequeo HCLPF. |
· ~CFGET – MEMBPROP (ENTNUM = Número de la propiedad de miembro)
~CFGET, Par, MEMBPROP, EntNum, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= RF16
~CFGET, Par, MEMBPROP, EntNum, RF16, , , IDX1, IDX2, IDX3
Referencia asignada a la propiedad de miembro (16 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
Lab1= NAME
~CFGET, Par, MEMBPROP, EntNum, NAME, , , IDX1, IDX2, IDX3
Nombre asignado a la propiedad de miembro (32 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
|
3 |
17 a 24 |
|
4 |
25 a 32 |
Lab1= EC3
~CFGET, Par, MEMBPROP, EntNum, EC3, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según el Eurocódigo No.3. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
L |
Longitud entre coacciones laterales. |
||||||||||
|
K |
Factor k de pandeo lateral. |
||||||||||
|
KW |
Factor kw de pandeo lateral. |
||||||||||
|
C1 |
Factor C1 de pandeo lateral. |
||||||||||
|
C2 |
Factor C2 de pandeo lateral. |
||||||||||
|
C3 |
Factor C3 de pandeo lateral. |
||||||||||
|
BETAMY |
Factor de Momento uniforme equivalente. |
||||||||||
|
BETAMZ |
Factor de Momento uniforme equivalente. |
||||||||||
|
BETAMLT |
Factor de Momento uniforme equivalente. |
||||||||||
|
PSIVEC |
Factor de reducción para efectos vectoriales. |
||||||||||
|
LATBUCK |
Susceptible de pandeo lateral
|
||||||||||
|
CFBUCKXY |
Factor de pandeo en el plano xy (Mz en ejes de CivilFEM). |
||||||||||
|
CFBUCKXZ |
Factor de pandeo en el plano xz (My en ejes de CivilFEM). |
||||||||||
|
CHCKAXIS |
Eje CivilFEM que es el eje “Y” del Eurocódigo No.3.
|
Lab1= CTESEA
~CFGET, Par, MEMBPROP, EntNum, CTESEA, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según el CTE DB SE-A. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
L |
Longitud entre coacciones laterales. |
||||||||||
|
K |
Factor k de pandeo lateral. |
||||||||||
|
KW |
Factor kw de pandeo lateral. |
||||||||||
|
C1 |
Factor C1 de pandeo lateral. |
||||||||||
|
CMY |
Factor de Momento uniforme equivalente. |
||||||||||
|
CMZ |
Factor de Momento uniforme equivalente. |
||||||||||
|
CMLT |
Factor de Momento uniforme equivalente. |
||||||||||
|
PSIVEC |
Factor de reducción para efectos vectoriales. |
||||||||||
|
LATBUCK |
Susceptible de pandeo lateral
|
||||||||||
|
CFBUCKXY |
Factor de pandeo en el plano xy (Mz en ejes de CivilFEM). |
||||||||||
|
CFBUCKXZ |
Factor de pandeo en el plano xz (My en ejes de CivilFEM). |
||||||||||
|
CHCKAXIS |
Eje CivilFEM que es el eje “Y” de CTESEA.
|
Lab1= EA
~CFGET, Par, MEMBPROP, EntNum, EA, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades de miembro necesarias para chequear según la EA. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
MEMBTYPE |
Tipo de pieza
|
||||
|
L |
Longitud no arriostrada de la pieza. |
||||
|
BETAXY |
Factor de pandeo en el plano XY (Mz). |
||||
|
BETAXZ |
Factor de pandeo en el plano XZ (My). |
Lab1= LRFD
~CFGET, Par, MEMBPROP, EntNum, LRFD, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la LRFD 2ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza (B3). |
|
KY |
Factor de pandeo en el eje Y (B7). |
|
KZ |
Factor de pandeo en el eje Z (B7). |
|
KTOR |
Factor de pandeo a torsión (App.E3). |
|
CB |
Parámetro para cálculo a flexión (F1.2a). |
|
LB |
Longitud no arriostrada para pandeo lateral (F1.2). |
Lab1= LRFD13
~CFGET, Par, MEMBPROP, EntNum, LRFD13, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la LRFD 13ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza. |
|
KY |
Factor de pandeo en el eje Y (C1.2). |
|
KZ |
Factor de pandeo en el eje Z (C1.2). |
|
KTOR |
Factor de pandeo a torsión (E4). |
|
CB |
Parámetro para cálculo a pandeo a torsión para diagramas de flectores no uniformes (F1). |
|
LB |
Longitud no arriostrada para pandeo lateral (E2). |
Lab1= GB50017
~CFGET, Par, MEMBPROP, EntNum, GB50017, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la GB50017. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
GAMMAY |
Coeficiente plástico para el eje Y. |
|
GAMMAZ |
Coeficiente plástico para el eje Y. |
|
TSECY |
Tipo de sección según el eje Y. |
|
TSECZ |
Tipo de sección según el eje Z. |
|
L |
Longitud no arriostrada de la pieza. |
|
KY |
Factor de pandeo según el eje Y. |
|
KZ |
Factor de pandeo según el eje Z. |
Lab1= AASHTO10
~CFGET, Par, MEMBPROP, EntNum, AASHTO10, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la AASHTO LRFD BRIDGE 2010. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza. |
|
KY |
Factor de pandeo en el eje Y (C1.2). |
|
KZ |
Factor de pandeo en el eje Z (C1.2). |
|
KTOR |
Factor de pandeo a torsión (E4). |
|
CB |
Parámetro para cálculo a pandeo a torsión para diagramas de flectores no uniformes (F1). |
|
LB |
Longitud no arriostrada para pandeo lateral (E2). |
|
RP |
Factor de reducción por agujeros. |
|
U |
Factor de relajación a cortante. |
|
LV |
Distancia entre puntos de cortante máximo y nulo. |
Lab1= IS800
~CFGET, Par, MEMBPROP, EntNum, IS800, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la norma Indian Standard 800 (2007). Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
L |
Longitud entre coacciones laterales. |
||||||||||
|
K |
Factor k de pandeo lateral. |
||||||||||
|
KW |
Factor kw de pandeo lateral. |
||||||||||
|
C1 |
Factor C1 de pandeo lateral. |
||||||||||
|
C2 |
Factor C2 de pandeo lateral. |
||||||||||
|
C3 |
Factor C3 de pandeo lateral. |
||||||||||
|
BETAMY |
Factor de Momento uniforme equivalente. |
||||||||||
|
BETAMZ |
Factor de Momento uniforme equivalente. |
||||||||||
|
BETAMLT |
Factor de Momento uniforme equivalente. |
||||||||||
|
PSIVEC |
Factor de reducción para efectos vectoriales. |
||||||||||
|
LATBUCK |
Susceptible de pandeo lateral
|
||||||||||
|
CFBUCKXY |
Factor de pandeo en el plano xy (Mz en ejes de CivilFEM). |
||||||||||
|
CFBUCKXZ |
Factor de pandeo en el plano xz (My en ejes de CivilFEM). |
||||||||||
|
CHCKAXIS |
Eje CivilFEM que es el eje “Y” de la norma Indian Standard 800 (2007).
|
Lab1= BS5950
~CFGET, Par, MEMBPROP, EntNum, BS5950, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la British Standard 5950 (1985 ó 2001). Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
L |
Longitud entre coacciones laterales. |
||||||||||
|
KLtx |
Factor K de pandeo lateral eje X. |
||||||||||
|
KLty |
Factor K de pandeo lateral eje Y. |
||||||||||
|
KCX |
Factor de restricción de pandeo a compresión eje X. |
||||||||||
|
KCY |
Factor de restricción de pandeo a compresión eje Y. |
||||||||||
|
CteRob |
Constante de Robertson. |
||||||||||
|
n |
Factor de corrección de esbeltez. |
||||||||||
|
m |
Factor de momento uniforme equivalente. |
||||||||||
|
DL |
Canto de los rigidizadores de las alas. |
||||||||||
|
CHCKAXIS |
Eje CivilFEM que es el eje “X” de la BS5950.
|
||||||||||
|
CFBUCKX |
Factor de pandeo en el plano ZX (Mz en los ejes de CivilFEM). |
||||||||||
|
CFBUCKY |
Factor de pandeo en el plano ZY (My en los ejes de CivilFEM). |
||||||||||
|
D/a |
Espaciado de rigidizadores contra pandeo del alma: D - canto de la viga. A - distancia entre rigidizadores. |
||||||||||
|
mx |
Factor de momento uniforme para pandeo por flexión en el plano xz. |
||||||||||
|
my |
Factor de momento uniforme para pandeo por flexión en el plano yz. |
||||||||||
|
mlt |
Factor de momento uniforme para pandeo torsional lateral. |
Lab1= GB50010-2002
~CFGET, Par, MEMBPROP, EntNum, GB50010, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la norma China GB50010. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||||||
|
MEMBTYPE |
Tipo de pieza:
|
||||||||||
|
MEMBLOAD |
Tipo de carga que soporta:
|
Lab1= GB50010-2010
~CFGET, Par, MEMBPROP, EntNum, GB50010N, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la norma China GB50010. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||||
|
L |
Longitud no arriostrada de la pieza. |
||||||
|
MEMBLOAD |
Tipo de carga que soporta:
|
Lab1= ASME_NF
~CFGET, Par, MEMBPROP, EntNum, ASME_NF, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la ASME BPVC III Subsection NF. Las etiquetas válidas son:
|
Lab2 |
Descripción |
||||
|
L |
Longitud no arriostrada de la pieza. |
||||
|
KY |
Factor de pandeo en el eje Y. |
||||
|
KZ |
Factor de pandeo en el eje Z. |
||||
|
CBY |
Coeficiente a flexión según el eje Y dependiente del gradiente de momentos (NF-3322.1). |
||||
|
CBZ |
Coeficiente a flexión según el eje Z dependiente del gradiente de momentos (NF-3322.1). |
||||
|
CMY |
Coeficiente aplicado al término de flexión en la ecuación de interacción, dependiente de la curvatura de la columna debido a un momento según el eje Y (NF-3322.1). |
||||
|
CMZ |
Coeficiente aplicado al término de flexión en la ecuación de interacción, dependiente de la curvatura de la columna debido a un momento según el eje Z (NF-3322.1). |
||||
|
PIN |
Pin-connected:
|
||||
|
COLUMN |
Tipo de pieza:
|
||||
|
BRACED |
Arrisotrado:
|
Lab1= ASD9
~CFGET, Par, MEMBPROP, EntNum, ASD9, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según AISC-ASD Ninth Edition. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza (B.3). |
|
KXY |
Factor de pandeo en el plano XY (tabla C-C2.1). |
|
KXZ |
Factor de pandeo en el plano XZ (tabla C-C2.1). |
|
CB |
Coeficiente a flexión dependiente del gradiente de momentos (F 1.3). |
|
KZ |
Factor de longitud a pandeo flexo-torsional (tabla C-C2.1). |
Lab1= ASD13
~CFGET, Par, MEMBPROP, EntNum, ASD13, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según AISC 13ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza. |
|
KXY |
Factor de pandeo en el plano XY (tabla C-C2.2). |
|
KXZ |
Factor de pandeo en el plano XZ (tabla C-C2.2). |
|
CB |
Coeficiente a flexión dependiente del gradiente de momentos (F 1.1). |
|
KZ |
Factor de longitud a pandeo flexo-torsional (tabla C-C2.2). |
Lab1= AISC14
~CFGET, Par, MEMBPROP, EntNum, AISC14, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según AISC 14ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza (E2). |
|
LB |
Longitud no arriostrada lateral (F2.2). |
|
KXY |
Factor de pandeo en el plano XY (E4). |
|
KXZ |
Factor de pandeo en el plano XZ (E4). |
|
CB |
Factor para el cálculo a pandeo lateral a torsión para diagramas de flectores no uniformes (F1). |
|
KTOR |
Factor de longitud a pandeo flexo-torsional (E4). |
Lab1= AISC15
~CFGET, Par, MEMBPROP, EntNum, AISC15, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según AISC 15ª edición. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza (E2). |
|
LB |
Longitud no arriostrada lateral (F2.2). |
|
KXY |
Factor de pandeo en el plano XY (E4). |
|
KXZ |
Factor de pandeo en el plano XZ (E4). |
|
CB |
Factor para el cálculo a pandeo lateral a torsión para diagramas de flectores no uniformes (F1). |
|
KTOR |
Factor de longitud a pandeo flexo-torsional (E4). |
Lab1= N690_94
~CFGET, Par, MEMBPROP, EntNum, N690_94, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la norma ANSI/AISC N690-1994. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza. |
|
KXY |
Factor de pandeo en el plano XY (tabla CQ 1.8.1). |
|
KXZ |
Factor de pandeo en el plano XZ (tabla CQ 1.8.1). |
|
CB |
Coeficiente a flexión dependiente del gradiente de momentos (Q1.5.1.4.5). |
|
KZ |
Factor de longitud a pandeo por torsión (CQ 1.5.1.3.6). |
|
CMY |
Coeficiente para piezas a compresión dependiente de la traslacionalidad en el plano XY (Q1.6.1). |
|
CMZ |
Coeficiente para piezas a compresión dependiente de la traslacionalidad en el plano XZ (Q1.6.1). |
Lab1= N690_06
~CFGET, Par, MEMBPROP, EntNum, N690_06, Lab2, , IDX1, IDX2, IDX3
Recupera las propiedades a nivel de pieza necesarias para chequear según la norma ANSI/AISC N690-06. Las etiquetas válidas son:
|
Lab2 |
Descripción |
|
L |
Longitud no arriostrada de la pieza. |
|
KXY |
Factor de pandeo en el plano XY (tabla NC-C2.2). |
|
KXZ |
Factor de pandeo en el plano XZ (tabla NC-C2.2). |
|
CB |
Coeficiente a flexión dependiente del gradiente de momentos (NF1-1). |
|
KZ |
Factor de longitud a pandeo por torsión (tabla NC-C2.2). |
|
LB |
Longitud no arriostrada de la pieza a flexión (NF2.2). |
Lab1= NLC
~CFGET, Par, MEMBPROP, EntNum, NLC, Lab2, , IDX1, IDX2, IDX3
Etiqueta válida sólo para el módulo de Puentes y no Lienalidades Civiles:
|
Lab2 |
Descripción |
||||
|
KEYNL |
Comportamiento de la pieza
|
Lab1= ACI318
~CFGET, Par, MEMBPROP, EntNum, ACI318, Lab2, , IDX1, IDX2, IDX3
Recupera las siguientes propiedades a nivel de pieza de la norma ACI 318:
|
Lab2 |
Descripción |
|
PHI |
Parámetro relativo a la reducción de la resistencia en la sección. |
Lab1= ACI349
~CFGET, Par, MEMBPROP, EntNum, ACI349, Lab2, , IDX1, IDX2, IDX3
Recupera las siguientes propiedades a nivel de pieza de la norma ACI 349:
|
Lab2 |
Descripción |
|
PHI |
Parámetro relativo a la reducción de la resistencia en la sección. |
Lab1= AS3600
~CFGET, Par, MEMBPROP, EntNum, AS3600, Lab2, , IDX1, IDX2, IDX3
Recupera las siguientes propiedades a nivel de pieza de la norma australiana AS3600:
|
Lab2 |
Descripción |
|
PHI |
Parámetro relativo a la reducción de la resistencia en la sección. |
Lab1= AASHTOHB
~CFGET, Par, MEMBPROP, EntNum, AASHTOHB, Lab2, , IDX1, IDX2, IDX3
Recupera las siguientes propiedades a nivel de pieza de la AASHTO Standard Specifications for Highway Bridges:
|
Lab2 |
Descripción |
|
PHI |
Parámetro relativo a la reducción de la resistencia en la sección. |
· ~CFGET – BMSHPROP (ENTNUM = Número de la propiedad de viga o placa)
~CFGET, Par, BMSHPROP, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= RF16
~CFGET, Par, BMSHPROP, ENTNUM, RF16, , , IDX1, IDX2, IDX3
Referencia asignada a la propiedad de viga o placa (16 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
Lab1= NAME
~CFGET, Par, BMSHPROP, ENTNUM, NAME, , , IDX1, IDX2, IDX3
Nombre asignado a la propiedad de viga o placa (32 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
|
3 |
17 a 24 |
|
4 |
25 a 32 |
Lab1= TYP
~CFGET, Par, BMSHPROP, ENTNUM, TYP, , , IDX1, IDX2, IDX3
Tipo de la propiedad de viga o placa: 1- Viga, 2- Pilar.
Lab1= NSEC
~CFGET, Par, BMSHPROP, ENTNUM, NSEC, , , IDX1, IDX2, IDX3
Número de secciones transversales (si TYP=1) o vértices de placa (si TYP=2) que componen la propiedad de viga o placa.
Lab1= USEC
~CFGET, Par, BMSHPROP, ENTNUM, USEC, , , IDX1, IDX2, IDX3
Numeración de las secciones transversales o vértices de placa que componen los vértices (I, J, K, L) de las propiedades de viga o placa. En IDX1 (IDX1£ 4) se especifica el vértice de la viga o placa del que se quiere recuperar el dato.
Lab1= KEYOFF
~CFGET, Par, BMSHPROP, ENTNUM, KEYOFF, , , IDX1, IDX2, IDX3
OFFSET de las secciones transversales:
0 Nudo en el centro de gravedad.
1 Nudo en el origen del sistema de coordenadas de la sección.
2 Nudo en la posición definida por el usuario.
3 Nudos en el centro de esfuerzos cortantes.
Lab1= ROUT
~CFGET, Par, BMSHPROP, ENTNUM, ROUT, , , IDX1, IDX2, IDX3
Tipo del elemento para el cual son definidas las constantes reales en ANSYS.
Lab1= UMPR
~CFGET, Par, BMSHPROP, ENTNUM, UMPR, , , IDX1, IDX2, IDX3
Número de la propiedad a nivel de pieza correspondiente.
Lab1= RC
~CFGET, Par, BMSHPROP, ENTNUM, RC, , , IDX1, IDX2, IDX3
Valor de la constante real de ANSYS correspondiente a la posición indicada en IDX1.
Lab1= OSYI
~CFGET, Par, BMSHPROP, ENTNUM, OSYI, , , IDX1, IDX2, IDX3
Coordenada Y del nudo de la sección I. Coordenada referida con respecto a los ejes de sección.
Lab1= OSZI
~CFGET, Par, BMSHPROP, ENTNUM, OSZI, , , IDX1, IDX2, IDX3
Coordenada Z del nudo de la sección I. Coordenada referida con respecto a los ejes de sección.
Lab1= OSYJ
~CFGET, Par, BMSHPROP, ENTNUM, OSYI, , , IDX1, IDX2, IDX3
Coordenada Y del nudo de la sección J. Coordenada referida con respecto a los ejes de sección.
Lab1= OSZJ
~CFGET, Par, BMSHPROP, ENTNUM, OSZJ, , , IDX1, IDX2, IDX3
Coordenada Z del nudo de la sección J. Coordenada referida con respecto a los ejes de sección.
· ~CFGET – SLDSEC (ENTNUM = Número de la sección sólida)
~CFGET, Par, SLDSEC, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= RF16
~CFGET, Par, SLDSEC, ENTNUM, RF16, , , IDX1, IDX2, IDX3
Referencia asignada a la sección sólida (16 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
Lab1= NAME
~CFGET, Par, SLDSEC, ENTNUM, NAME, , , IDX1, IDX2, IDX3
Nombre asignado a la sección sólida (32 caracteres). IDX1 indica el grupo de 8 caracteres a recuperar.
|
IDX1 |
Grupo de caracteres |
|
1 |
1 a 8 |
|
2 |
9 a 16 |
|
3 |
17 a 24 |
|
4 |
25 a 32 |
Lab1= UMPR
~CFGET, Par, SLDSEC, ENTNUM, UMPR, , , IDX1, IDX2, IDX3
Número de la propiedad a nivel de pieza asociada a la sección sólida.
· ~CFGET – ELEMENT (ENTNUM = Número de elemento)
~CFGET, Par, ELEMENT, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= ICS
~CFGET, Par, ELEMENT, ENTNUM,, ICS,, Lab2, , IDX1, IDX2, IDX3
Sección transversal asociada al elemento ENTNUM en el extremo Lab2.
|
Lab2 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
Lab1= IVTX
~CFGET, Par, ELEMENT, ENTNUM, ,IVTX, Lab2, , IDX1, IDX2, IDX3
Vértice de placa asociado al elemento ENTNUM en el extremo Lab2.
|
Lab2 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
|
K |
Extremo K |
|
L |
Extremo L |
Lab1= IMP
~CFGET, Par, ELEMENT, ENTNUM,, IMP, Lab2, , IDX1, IDX2, IDX3
Propiedad de miembro asociada al elemento ENTNUM en el extremo Lab2.
|
Lab2 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
Lab1= IBP
~CFGET, Par, ELEMENT, ENTNUM,, IBP, Lab2, , IDX1, IDX2, IDX3
Propiedad de viga asociada al elemento ENTNUM en el extremo Lab2.
|
Lab2 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
Lab1= FORCE
~CFGET, Par, ELEMENT, ENTNUM, FORCE, Lab2, Lab3, IDX1, IDX2, IDX3
Esfuerzos en el elemento ENTNUM en el extremo Lab3. Si se trata de un elemento viga:
|
Lab2 |
Descripción |
|
FX |
Esfuerzo Axil. |
|
FY |
Esfuerzo cortante en Y. |
|
FZ |
Esfuerzo cortante en Z. |
|
MX |
Momento torsor. |
|
MY |
Momento flector en Y. |
|
MZ |
Momento flector en Z. |
|
IFX |
Esfuerzo Axil isostático. |
|
IFY |
Esfuerzo cortante en Y isostático. |
|
IFZ |
Esfuerzo cortante en Z isostático. |
|
IMX |
Momento torsor isostático. |
|
IMY |
Momento flector en Y isostático. |
|
IMZ |
Momento flector en Z isostático. |
|
HFX |
Esfuerzo Axil hiperestático. |
|
HFY |
Esfuerzo cortante en Y hiperestático. |
|
HFZ |
Esfuerzo cortante en Z hiperestático. |
|
HMX |
Momento torsor hiperestático. |
|
HMY |
Momento flector en Y hiperestático. |
|
HMZ |
Momento flector en Z hiperestático. |
Los hiperestáticos son totales – isostáticos. Si no hay pretensado, isostáticos = 0 e hiperestáticos = totales.
Si se trata de un elemento placa:
|
Lab2 |
Descripción |
|
TX |
Esfuerzo Axil según X. |
|
TY |
Esfuerzo Axil según Y. |
|
TXY |
Esfuerzo rasante en el plano XY. |
|
NX |
Cortante en la cara X. |
|
NY |
Cortante en la cara Y. |
|
MX |
Momento flector en Z. |
|
MY |
Momento flector en Y. |
|
MXY |
Momento torsor XY. |
Para ambos tipos de elemento
|
Lab3 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
|
K |
Extremo K |
|
L |
Extremo L |
Lab1= STRESS
~CFGET, Par, ELEMENT, ENTNUM, STRESS, Lab2, Lab3, IDX1, IDX2, IDX3
Tensiones en el elemento ENTNUM en el extremo Lab3 en el punto IDX1. El campo IDX1 se ignora en el caso de tensiones máximas, mínimas o máximas en valor absoluto:
|
Lab2 |
Tipo de tensión |
|
SX |
Tensión SX. |
|
SY |
Tensión SY. |
|
SZ |
Tensión SZ. |
|
SXY |
Tensión SXY. |
|
SYZ |
Tensión SYZ. |
|
SXZ |
Tensión SXZ. |
|
SX_MIN |
Mínima tensión SX. |
|
SY_MIN |
Mínima tensión SY. |
|
SZ_MIN |
Mínima tensión SZ. |
|
SXY_MIN |
Mínima tensión SXY. |
|
SYZ_MIN |
Mínima tensión SYZ. |
|
SXZ_MIN |
Mínima tensión SXZ. |
|
SX_MAX |
Máxima tensión SX. |
|
SY_MAX |
Máxima tensión SY. |
|
SZ_MAX |
Máxima tensión SZ. |
|
SXY_MAX |
Máxima tensión SXY. |
|
SYZ_MAX |
Máxima tensión SYZ. |
|
SXZ_MAX |
Máxima tensión SXZ. |
|
SX_ABS |
Máxima tensión SX en valor absoluto. |
|
SY_ABS |
Máxima tensión SY en valor absoluto. |
|
SZ_ABS |
Máxima tensión SZ en valor absoluto. |
|
SXY_ABS |
Máxima tensión SXY en valor absoluto. |
|
SYZ_ABS |
Máxima tensión SYZ en valor absoluto. |
|
SXZ_ABS |
Máxima tensión SXZ en valor absoluto. |
La sección o vértice de la que se obtiene la tensión es:
|
Lab2 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
|
K |
Extremo K |
|
L |
Extremo L |
Lab1= STRAIN
~CFGET, Par, ELEMENT, ENTNUM, STRAIN, Lab2, Lab3, IDX1, IDX2, IDX3
Deformaciones en el elemento ENTNUM en el extremo Lab3 en el punto IDX1. El campo IDX1 se ignora en el caso de tensiones máximas, mínimas o máximas en valor absoluto:
|
Lab2 |
Tipo de deformación |
|
EPSX |
Deformación ex. |
|
EPSY |
Deformación ey. |
|
EPSZ |
Deformación ez. |
|
EPSXY |
Deformación exy. |
|
EPSYZ |
Deformación eyz. |
|
EPSXZ |
Deformación exz. |
|
EPX_MIN |
Mínima Deformación ex. |
|
EPY_MIN |
Mínima Deformación ey. |
|
EPZ_MIN |
Mínima Deformación ez. |
|
EPXY_MIN |
Mínima Deformación exy. |
|
EPYZ_MIN |
Mínima Deformación eyz |
|
EPXZ_MIN |
Mínima Deformación exz. |
|
EPX_MAX |
Máxima Deformación ex. |
|
EPY_MAX |
Máxima Deformación ey. |
|
EPZ_MAX |
Máxima Deformación ez. |
|
EPXY_MAX |
Máxima Deformación exy. |
|
EPYZ_MAX |
Máxima Deformación eyz. |
|
EPXZ_MAX |
Máxima Deformación exz. |
|
EPX_ABS |
Máxima Deformación ex en valor absoluto. |
|
EPY_ABS |
Máxima Deformación ey en valor absoluto. |
|
EPZ_ABS |
Máxima Deformación ez en valor absoluto. |
|
EPXY_ABS |
Máxima Deformación exy en valor absoluto. |
|
EPYZ_ABS |
Máxima Deformación eyz en valor absoluto. |
|
EPXZ_ABS |
Máxima Deformación exz en valor absoluto. |
La sección o vértice de la que se obtiene la tensión es:
|
Lab3 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
|
K |
Extremo K |
|
L |
Extremo L |
Lab1= RESULT
~CFGET, Par, ELEMENT, ENTNUM ,RESULT , Lab2, Lab3, IDX1, IDX2, IDX3
Resultado Lab2 para la alternativa actual (apuntada mediante el comando ~cfset) en el elemento ENTNUM en el extremo Lab3.
La etiqueta Lab2 depende de la alternativa apuntada, siendo validas las de los comandos ~PLLSSTL, ~PLLSCON, ~PLSHCON, ~HCLPFCN y ~HCLPFST.
El valor de IDX3 debe ser igual a 1(IDX3=1) para acceder a resultados del chequeo del margen sísmico (comandos ~HCLPFCN y ~HCLPFST).
Además se pueden acceder a los siguientes resultados:
Para Eurocódigo 3, parámetros de la sección eficaz:
|
Lab2 |
Descripción |
|
A |
Area |
|
IXX |
Inercia a Torsión |
|
IYY |
Inercia a flexión según eje Y |
|
IZZ |
Inercia a flexión según eje Z |
|
WY |
Modulo resistente elástico Y |
|
WZ |
Modulo resistente elástico Z |
|
WPY |
Modulo resistente plástico Y |
|
WPZ |
Modulo resistente plástico Z |
|
IY |
Radio de giro según el eje Y |
|
IZ |
Radio de giro según el eje Z |
|
YG |
Coordenada Y del centro de gravedad |
|
ZG |
Coordenada Z del centro de gravedad |
|
YMN |
Y mínima del contorno de la sección |
|
YMX |
Y máxima del contorno de la sección |
|
ZMN |
Z mínima del contorno de la sección |
|
ZMX |
Z máxima del contorno de la sección |
|
YS |
Distancia CDG -> Fibra YTop |
|
ZS |
Distancia CDG -> Fibra ZTop |
|
YM |
Distancia CDG -> M según Y |
|
ZM |
Distancia CDG -> M según Z |
|
IW |
Módulo de alabeo a torsión |
|
IYZ |
Producto de inercia |
|
YWS |
Área resistente a cortante Y |
|
ZWS |
Área resistente a cortante Z |
|
XWT |
Modulo resistente a torsión |
|
IUU |
Inercia a flexión según eje U |
|
IVV |
Inercia a flexión según eje V |
|
IU |
Radio de giro según el eje U |
|
IV |
Radio de giro según el eje V |
|
ALP |
Angulo Y->U ó Z->V (Sexag.) |
|
V1 |
Distancia a la fibra extrema desde U (para secciones en L). |
|
V2 |
Distancia a la fibra extrema desde U (para secciones en L). |
|
U1 |
Distancia a la fibra extrema desde V (para secciones en L). |
|
U2 |
Distancia a la fibra extrema desde V (para secciones en L). |
|
U3 |
Distancia a la fibra extrema desde V (para secciones en L). |
Para Eurocódigo 3, parámetros de reducción de chapas:
|
Lab2 |
IDX1 |
Descripción |
|
CLASS |
|
Clase |
|
AXIS |
|
Eje de flexión tomado en el chequeo |
|
PC |
Nº de chapa |
Clase de la chapa |
|
PF1 |
Nº de chapa |
Factor de reducción de la chapa en el punto 1 |
|
PF2 |
Nº de chapa |
Factor de reducción de la chapa en el punto 2 |
Para LRFD parámetros de reducción de las chapas.
|
Lab2 |
IDX1 |
Descripción |
|
CLS_COMP |
|
Clase a compresión |
|
CLS_FLEX |
|
Clase a flexión |
|
RATIO |
Nº de chapa |
Relación ancho espesor de la chapa (b/t) |
|
LAMBDP_C |
Nº de chapa |
lP compresión |
|
LAMBDR_C |
Nº de chapa |
lR compresión |
|
CLASE_C |
Nº de chapa |
Clase a compresión de la chapa |
|
LAMBDP_F |
Nº de chapa |
lP flexión |
|
LAMBDR_F |
Nº de chapa |
lR flexión |
|
CLASE_F |
Nº de chapa |
Clase a flexión de la chapa |
La sección o vértice de la que se obtiene la tensión es:
|
Lab3 |
Descripción |
|
I |
Extremo I |
|
J |
Extremo J |
|
K |
Extremo K |
|
L |
Extremo L |
· ~CFGET – SOLID (ENTNUM = Número de SOLID SECTION)
~CFGET, Par, SOLID, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= ICS
~CFGET, Par, SOLID, ENTNUM, ICS, , , IDX1, IDX2, IDX3
Sección transversal asociada a la sección sólida ENTNUM.
Lab1= IMP
~CFGET, Par, SOLID, ENTNUM, IMP, Lab2, , IDX1, IDX2, IDX3
Propiedad de miembro asociada a la sección sólida ENTNUM en el extremo Lab2.
Lab1= FORCE
~CFGET, Par, SOLID, ENTNUM, FORCE, Lab2, , IDX1, IDX2, IDX3
Esfuerzos en la sección sólida ENTNUM:
|
Lab2 |
Descripción |
|
FX |
Esfuerzo Axil. |
|
FY |
Esfuerzo cortante en Y. |
|
FZ |
Esfuerzo cortante en Z. |
|
MX |
Momento torsor. |
|
MY |
Momento flector en Y. |
|
MZ |
Momento flector en Z. |
|
IFX |
Esfuerzo Axil isostático. |
|
IFY |
Esfuerzo cortante en Y isostático. |
|
IFZ |
Esfuerzo cortante en Z isostático. |
|
IMX |
Momento torsor isostático. |
|
IMY |
Momento flector en Y isostático. |
|
IMZ |
Momento flector en Z isostático. |
|
HFX |
Esfuerzo Axil hiperestático. |
|
HFY |
Esfuerzo cortante en Y hiperestático. |
|
HFZ |
Esfuerzo cortante en Z hiperestático. |
|
HMX |
Momento torsor hiperestático. |
|
HMY |
Momento flector en Y hiperestático. |
|
HMZ |
Momento flector en Z hiperestático. |
Lab1= STRESS
~CFGET, Par, solid, ENTNUM, STRESS, Lab2, , IDX1, IDX2, IDX3
Tensiones en el elemento ENTNUM en el extremo Lab3 en el punto IDX1. El campo IDX1 se ignora en el caso de tensiones máximas, mínimas o máximas en valor absoluto:
|
Lab2 |
Tipo de tensión |
|
SX |
Tensión SX. |
|
SY |
Tensión SY. |
|
SZ |
Tensión SZ. |
|
SXY |
Tensión SXY. |
|
SYZ |
Tensión SYZ. |
|
SXZ |
Tensión SXZ. |
|
SX_MIN |
Mínima tensión SX. |
|
SY_MIN |
Mínima tensión SY. |
|
SZ_MIN |
Mínima tensión SZ. |
|
SXY_MIN |
Mínima tensión SXY. |
|
SYZ_MIN |
Mínima tensión SYZ. |
|
SXZ_MIN |
Mínima tensión SXZ. |
|
SX_MAX |
Máxima tensión SX. |
|
SY_MAX |
Máxima tensión SY. |
|
SZ_MAX |
Máxima tensión SZ. |
|
SXY_MAX |
Máxima tensión SXY. |
|
SYZ_MAX |
Máxima tensión SYZ. |
|
SXZ_MAX |
Máxima tensión SXZ. |
|
SX_ABS |
Máxima tensión SX en valor absoluto. |
|
SY_ABS |
Máxima tensión SY en valor absoluto. |
|
SZ_ABS |
Máxima tensión SZ en valor absoluto. |
|
SXY_ABS |
Máxima tensión SXY en valor absoluto. |
|
SYZ_ABS |
Máxima tensión SYZ en valor absoluto. |
|
SXZ_ABS |
Máxima tensión SXZ en valor absoluto. |
Lab1= STRAIN
~CFGET, Par, SOLID, ENTNUM, STRAIN, Lab2, , IDX1, IDX2, IDX3
Deformaciones en la sección sólida ENTNUM.
|
Lab2 |
Tipo de deformación |
|
EPSX |
Deformación ex. |
|
EPSY |
Deformación ey. |
|
EPSZ |
Deformación ez. |
|
EPSXY |
Deformación exy. |
|
EPSYZ |
Deformación eyz. |
|
EPSXZ |
Deformación exz. |
|
EPSX_MIN |
Mínima Deformación ex. |
|
EPSY_MIN |
Mínima Deformación ey. |
|
EPSZ_MIN |
Mínima Deformación ez. |
|
EPSXY_MIN |
Mínima Deformación exy. |
|
EPSYZ_MIN |
Mínima Deformación eyz. |
|
EPSXZ_MIN |
Mínima Deformación exz. |
|
EPSX_MAX |
Máxima Deformación ex. |
|
EPSY_MAX |
Máxima Deformación ey. |
|
EPSZ_MAX |
Máxima Deformación ez. |
|
EPSXY_MAX |
Máxima Deformación exy. |
|
EPSYZ_MAX |
Máxima Deformación eyz. |
|
EPSXZ_MAX |
Máxima Deformación exz. |
|
EPSX_ABS |
Máxima Deformación ex en valor absoluto. |
|
EPSY_ABS |
Máxima Deformación ey en valor absoluto. |
|
EPSZ_ABS |
Máxima Deformación ez en valor absoluto. |
|
EPSXY_ABS |
Máxima Deformación exy en valor absoluto. |
|
EPSYZ_ABS |
Máxima Deformación eyz en valor absoluto. |
|
EPSXZ_ABS |
Máxima Deformación exz en valor absoluto. |
Lab1= RESULT
~CFGET, Par, SOLID, ENTNUM, RESULT, Lab2, , IDX1, IDX2, IDX3
Resultado Lab2 para la alternativa actual (apuntada mediante el comando ~cfset) en el elemento ENTNUM.
La etiqueta Lab2 depende de la alternativa apuntada, siendo validas las indicadas en ~CFGET – ELEMENT.
· ~CFGET – SLOPE (ENTNUM es un campo vacío)
~CFGET, Par, SLOPE, , Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= DATGEN
~CFGET, Par, SLOPE, , DATGEN, Lab2, , IDX1, IDX2, IDX3
Recupera datos generales relativos al modelo de elementos finitos que se ha importado al módulo de geotecnia de CivilFEM. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||||||||
|
NPT |
Número de puntos del modelo importado. |
||||||||||
|
NTS |
Número de teselas del modelo importado. |
||||||||||
|
NPWP |
Número de líneas piezométricas definidas. |
||||||||||
|
MAXPWP |
Línea piezométrica de numeración mayor. |
||||||||||
|
NRE |
Número de grupos de tierra armada definidos. |
||||||||||
|
SEISMH |
Aceleración sísmica horizontal. |
||||||||||
|
SEISMV |
Aceleración sísmica vertical. |
||||||||||
|
MOV |
Dirección en la que se mueve el talud. Los valores recuperados serán los siguientes:
|
||||||||||
|
KCN |
Sistema de coordenadas con el que se importó. |
||||||||||
|
NPOL |
Número de rangos o segmentos verticales introducidos por el usuario para la generación de poligonales. |
||||||||||
|
NSLICES |
Número de lajas para cada superficie de deslizamiento. |
||||||||||
|
NITER |
Número máximo de iteraciones. |
||||||||||
|
METHOD |
Método de cálculo empleado:
|
||||||||||
|
UMTH |
Método utilizado para el cálculo de la presión intersticial.
|
||||||||||
|
TOL |
Tolerancia de las iteraciones. |
||||||||||
|
MAXF |
Máximo valor de salida por pantalla. |
||||||||||
|
DATE |
Fecha en la que se ha lanzado el comando ~SLPIN. |
||||||||||
|
TIME |
Hora en la que se ha lanzado el comando ~SLPIN. |
Lab1= PWP
~CFGET, Par, SLOPE, , PWP, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a la presión intersticial. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
NEXT |
Devuelve el número de la siguiente línea piezométrica a la expresada en IDX1. |
|
U |
Presión de la línea IDX1 (en unidades de columna de agua). |
|
NPT |
Número de puntos de la línea piezométrica introducida en IDX1. |
|
X |
Coordenada X del punto IDX2 que se encuentra en la línea piezométrica introducida en IDX1. |
|
Y |
Coordenada Y del punto IDX2 que se encuentra en la línea piezométrica introducida en IDX1. |
Lab1= POL
~CFGET, Par, SLOPE, , POL, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a los segmentos verticales que definen las superficies poligonales. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
NP |
Número de puntos del rango introducido en IDX1. |
|
X |
Coordenada X del rango introducido en IDX1. |
|
Y |
Coordenada Y del rango introducido en IDX1 para el punto introducido en IDX2 (IDX2 £ NP). |
Lab1= SURF
~CFGET, Par, SLOPE, , SURF, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a las superficies de deslizamiento. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
N |
Número de superficies de deslizamiento. |
|
NVALID |
Número de superficies de deslizamiento válidas. |
|
NEXT |
Siguiente superficie de deslizamiento válida a la expresada en IDX1. |
|
PX |
Coordenada X del punto 0,1 o 2 introducido en IDX1 de la malla de centros. |
|
PY |
Coordenada Y del punto 0,1 o 2 introducido en IDX1 de la malla de centros. |
|
N1 |
Número de divisiones en el lado 0-1 de la malla de centros. |
|
N2 |
Número de divisiones en el lado 0-2 de la malla de centros. |
|
VX |
Coordenada X del punto 1,2,3 o 4 introducido en IDX1 de la malla de tangentes. |
|
VY |
Coordenada Y del punto 1,2,3 o 4 introducido en IDX1 de la malla de tangentes. |
|
NTAN |
Número de tangentes. |
|
CX |
Coordenada X del centro del círculo introducido en IDX1. |
|
CY |
Coordenada Y del centro del círculo introducido en IDX1. |
|
CR |
Radio del círculo introducido en IDX1. |
|
VALID |
Validez del círculo indicado en IDX1. Si es válido, se devolverá en el campo PAR un valor de 1. |
|
NPSURF |
Número de puntos de la superficie de deslizamiento indicada en IDX1. |
|
XSURF |
Coordenada X del punto indicado en IDX2, para la superficie de deslizamiento introducida en IDX1. |
|
YSURF |
Coordenada Y del punto indicado en IDX2, para la superficie de deslizamiento introducida en IDX1. |
Lab1= RES
~CFGET, Par, SLOPE, , RES, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a los resultados. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
F |
Factor de seguridad para la superficie de deslizamiento introducida en IDX2 y para el movimiento indicado en IDX1 (IDX1=1 deslizamiento hacia la izquierda IDX1=2 deslizamiento hacia la derecha). |
|
WORST |
Indica el número de la superficie con el menor factor de seguridad para el movimiento indicado en IDX1 (IDX1=1 deslizamiento hacia la izquierda IDX1=2 deslizamiento hacia la derecha). |
Lab1= RE
~CFGET, Par, SLOPE, , RE, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos al grupo de tierra armada indicado en IDX1.
|
Lab2 |
Descripción |
|
N |
Número de barras o capas de la armadura. |
|
MU |
Coeficiente de rozamiento aparente. |
|
FMAX |
Fuerza máxima admisible en la armadura. |
|
F |
Fuerza máxima obtenida. |
|
FIXED |
= 0 La armadura no está fija. = 1 La armadura se ancla en la superficie del talud. |
|
POINTS |
Coordenadas de los puntos que definen la geometría del grupo.

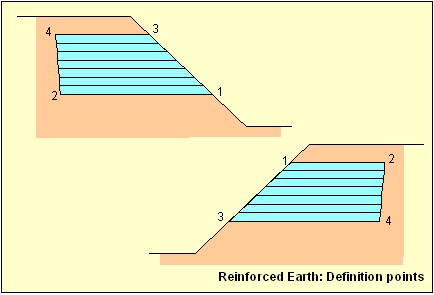

IDX2 es el número del punto como se define en el esquema. Lab3 = X ó Y para obtener la coordenada X ó Y. |
· ~CFGET – FOUNDAT (ENTNUM es el número de cimentación)
~CFGET, Par, FOUNDAT, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= ELEM
~CFGET, Par, FOUNDAT, ENTNUM, ELEM, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a los elementos de la cimentación introducida en el campo ENTNUM. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
COUNT |
Número de elementos que forman la cimentación |
|
EFS |
Módulo de balasto del elemento introducido en IDX1. |
|
NODE |
Número del nodo según ANSYS al que corresponde el número del nodo local (nnode) introducido en el campo IDX2 del elemento introducido en el campo IDX1. 1 £ nnode £ 8 |
Lab1= NODE
~CFGET, Par, FOUNDAT, ENTNUM, NODE, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a los nodos de los elementos de la cimentación introducida en el campo ENTNUM. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
COUNT |
Número de nodos de la cimentación. |
|
EFS |
Módulo de balasto del nodo introducido en IDX1. |
|
X |
Coordenada X del nodo introducido en IDX1. |
|
Y |
Coordenada Y del nodo introducido en IDX1. |
|
Z |
Coordenada Z del nodo introducido en IDX1. |
|
MAX |
Nodo con el máximo módulo de balasto. |
|
MIN |
Nodo con el módulo de balasto. |
|
MED |
Nodo con el módulo de balasto que más se aproxima al valor medio. |
Lab1= MAT
~CFGET, Par, FOUNDAT, ENTNUM, MAT, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a los materiales de los suelos que tienen influencia sobre la cimentación introducida en el campo ENTNUM. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
EM |
Módulo de elasticidad medio. |
|
NUM |
Coeficiente de Poisson medio. |
Lab1= EFS
~CFGET, Par, FOUNDAT, ENTNUM, EFS, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos al módulo de balasto correspondiente a la cimentación introducida en el campo ENTNUM. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
MAX |
Módulo de balasto máximo en la cimentación. |
|
MIN |
Módulo de balasto mínimo en la cimentación. |
|
MED |
Módulo de balasto medio en la cimentación. |
· ~CFGET – TERRAIN (ENTNUM = número de terreno)
~CFGET, Par, TERRAIN, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= LAYER
~CFGET, Par, TERRAIN, ENTNUM, LAYER, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a las capas del terreno especificado en ENTNUM. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||
|
COUNT |
Número de capas que forman el terreno. |
||||
|
MAT |
Número del material de asociado a la capa introducida en IDX1. |
||||
|
THK |
Espesor de la capa introducida en IDX1. |
||||
|
HBM |
Módulo de Balasto horizontal de la capa introducida en IDX1. |
||||
|
KSEL |
Tipo de empujede la capa introducida en IDX1:
|
Lab1= KCN
~CFGET, Par, TERRAIN, ENTNUM, KCN, , , IDX1, IDX2, IDX3
Número de referencia del sistema de ejes sobre el que se ha definido el terreno.
Lab1= DIR
~CFGET, Par, TERRAIN, ENTNUM, DIR, , , IDX1, IDX2, IDX3
Dirección del eje de cotas del terreno.
Lab1= SURFLV
~CFGET, Par, TERRAIN, ENTNUM, SURFLV, , , IDX1, IDX2, IDX3
Cota superior del terreno.
Lab1= WKEY
~CFGET, Par, TERRAIN, ENTNUM, WKEY, , , IDX1, IDX2, IDX3
Código identificador de la influencia del nivel freático (0 - No considerar freático, 1 - Tener en cuenta freático).
Lab1= WH
~CFGET, Par, TERRAIN, ENTNUM, WH, , , IDX1, IDX2, IDX3
Cota del nivel freático.
Lab1= BETA
~CFGET, Par, TERRAIN, ENTNUM, BETA, , , IDX1, IDX2, IDX3
Ángulo del talud del terreno (grados sexagesimales).
Lab1= Q
~CFGET, Par, TERRAIN, ENTNUM, Q, , , IDX1, IDX2, IDX3
Sobrecarga.
Lab1= NAME
~CFGET, Par, TERRAIN, ENTNUM, NAME, , , IDX1, IDX2, IDX3
Nombre del terreno. IDX1 indica el grupo de 8 caracteres a recuperar. Si el nombre ocupa más de 8 caracteres, los siguientes 8 se recuperarán indicando en IDX1 el siguiente grupo. Dado que el número máximo de caracteres es 32, IDX1 podrá tomar los valores 1, 2, 3 ó 4.
· ~CFGET – WALL (ENTNUM no se utiliza)
~CFGET, Par, WALL, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= UTER
~CFGET, Par, WALL, , UTER, , , IDX1, IDX2, IDX3
Devuelve el terreno asociado a la pantalla. El número de la pantalla se especifica en IDX1.
Lab1= NSEC
~CFGET, Par, WALL, , NSEC, , , IDX1, IDX2, IDX3
Número de secciones que definen la pantalla. El número de la pantalla se especifica en IDX1.
Lab1= NSTEP
~CFGET, Par, WALL, , NSTEP, , , IDX1, IDX2, IDX3
Número de fases de cálculo.
Lab1= NWALL
~CFGET, Par, WALL, , NWALL, , , IDX1, IDX2, IDX3
Número de pantallas.
Lab1= COORD
~CFGET, Par, WALL, , COORD, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a las coordenadas de la pantalla. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
X |
Coordenada X de la pantalla. |
|
YMAX |
Coordenada Y max de la pantalla. |
|
YMIN |
Coordenada Y min de la pantalla. |
· ~CFGET – BRIDGE (ENTNUM no se utiliza)
~CFGET, Par, BRIDGE, ENTNUM, Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= VEHICLE
~CFGET, Par, BRIDGE, , VEHICLE, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera datos relativos al puente. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||
|
ROWS |
Número de filas de ruedas. El número del vehículo se especifica en IDX1. |
||||
|
COLS |
Número de columnas de ruedas. El número del vehículo se especifica en IDX1. |
||||
|
TYPE |
Tipo de vehículo. El número del vehículo se especifica en IDX1.
|
||||
|
D |
Distancia exenta después del paso del vehículo. El número del vehículo se especifica en IDX1. |
||||
|
START |
Parte del vehículo que queda fuera del puente en el inicio de la generación. El número del vehículo se especifica en IDX1. |
||||
|
END |
Parte del vehículo que queda dentro del puente en el inicio de la generación. El número del vehículo se especifica en IDX1. |
||||
|
LOC |
Coordenadas del centro. En Lab3 se indica que coordenada se quiere obtener (X, Y). El número del vehículo se especifica en IDX1. |
||||
|
CSP |
Espaciamiento entre columnas. El número del vehículo se especifica en IDX1. El número de columna se introduce en IDX2. |
||||
|
RSP |
Espaciamiento entre filas. El número del vehículo se especifica en IDX1. El número de fila se introduce en IDX2. |
||||
|
Q |
Cargas por rueda. El número del vehículo se especifica en IDX1. El número de fila se introduce en IDX2. El número de columna se introduce en IDX3. |
||||
|
NUMBER |
Número de vehículos. |
||||
|
MAX |
Número de vehículo más alto definido |
||||
|
NAME |
Nombre del vehículo. El número del vehículo se especifica en IDX1. |
Lab1= FAMILY
~CFGET, Par, BRIDGE, , FAMILY, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a las familias definidas. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||||||||||||||
|
TYPE |
Tipo de familia. El número de la familia se especifica en IDX1.
|
||||||||||||||||
|
NLDCOMB |
Número máximo de cargas que pueden formar parte de una combinación interna. El número de la familia se especifica en IDX1. |
||||||||||||||||
|
NSTATES |
Número de estados que componen la familia. El número de la familia se especifica en IDX1. |
||||||||||||||||
|
COEFT1 |
Coeficiente multiplicador a aplicar a la carga en las combinaciones internas cuando la carga sea favorable. El número de la familia se especifica en IDX1. |
||||||||||||||||
|
COEFT2 |
Coeficiente multiplicador a aplicar a la carga en las combinaciones internas cuando la carga sea desfavorable. El número de la familia se especifica en IDX1. |
||||||||||||||||
|
STATES |
Estados que componen la familia. El número de la familia se especifica en IDX1. |
||||||||||||||||
|
NUMBER |
Número de Familias. |
||||||||||||||||
|
MAX |
Número de Familia más alto definido. |
Lab1= CABLE
~CFGET, Par, BRIDGE, , CABLE, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera datos relativos a los cables de pretensado definidos. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
NPTS |
Número de puntos. El número del cable se especifica en IDX1. |
|
LS |
Estado de carga en el que se ha metido. Si es cero, indica que todavía no se a generado el estado de carga. El número del cable se especifica en IDX1. |
|
LOC |
Coordenadas del punto. En Lab3 se indica que coordenada se quiere obtener (X, Y, Z). El número del cable se especifica en IDX1 y el número del punto en IDX2. |
|
TGIN |
Vector tangente al tramo anterior al punto. En Lab3 se indica que coordenada se quiere obtener (X, Y, Z). El número del cable se especifica en IDX1 y el número del punto en IDX2. |
|
TGOUT |
Vector tangente al tramo siguiente al punto. En Lab3 se indica que coordenada se quiere obtener (X, Y, Z). El número del cable se especifica en IDX1 y el número del punto en IDX2. |
|
TENSION |
Tensión del cable en cada punto. El número del cable se especifica en IDX1 y el número del punto en IDX2. |
|
NUMBER |
Número de cables. |
|
MAX |
Número de cable más alto definido. |
Lab1= SECTION
~CFGET, Par, BRIDGE, , SECTION, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera datos relativos a las secciones transversales tipo puente definidas. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||||||||||||||||||||||||
|
TYPE |
Tipo de sección. El número de sección se especifica en IDX1. Válido para secciones losa.
|
||||||||||||||||||||||||||
|
MAT |
Material de la sección. El número de la sección se especifica en IDX1. |
||||||||||||||||||||||||||
|
NAME |
Nombre de la sección. El número de la sección se especifica en IDX1. |
||||||||||||||||||||||||||
|
NPOINT |
Número de puntos de la sección. El número de la sección se especifica en IDX1. Válido para secciones losa. |
||||||||||||||||||||||||||
|
NHOLES |
Número de aligeramientos en la sección. El número de la sección se especifica en IDX1. Válido para secciones losa. |
||||||||||||||||||||||||||
|
NDIV |
Número de divisiones de la sección. El número de la sección se especifica en IDX1. Válido para secciones losa. |
||||||||||||||||||||||||||
|
POINT |
Coordenadas del punto. Válido para secciones losa.
El número de sección se especifica en el campo IDX1 y el punto en IDX2. |
||||||||||||||||||||||||||
|
HOLES |
Coordenadas del centro de los aligeramientos de la sección. Válido para secciones losa.
El número de sección se especifica en el campo IDX1 y el aligeramiento en IDX2. |
||||||||||||||||||||||||||
|
DIV |
Número del punto de la división. Válido para secciones losa.
El número de sección se especifica en el campo IDX1 y el número de la división en IDX2. |
||||||||||||||||||||||||||
|
DIM |
Valor de las dimensiones de la sección IDX1. El índice de la dimensión se especifica en el campo IDX2 tal y como se describe en los parámetros del comando ~BRSSLAB. |
||||||||||||||||||||||||||
|
SHP |
Tipo de sección. El número de sección se especifica en IDX1.
|
||||||||||||||||||||||||||
|
NCELL |
Número de celdas de la sección IDX1. Válido para secciones cajón. |
||||||||||||||||||||||||||
|
KSYM |
Condición de simetría de la sección IDX 1. Válido para secciones cajón.
|
||||||||||||||||||||||||||
|
CELL |
Datos de celda. Válido para secciones cajón.
El número de sección se especifica en IDX1 y el numero de celda en IDX2. |
||||||||||||||||||||||||||
|
WEB |
Datos relativos al alma IDX2 de la sección IDX 1. El dato depende de la etiqueta lab3.
El número de sección se especifica en IDX1 y el número del alma en IDX2.
|
||||||||||||||||||||||||||
|
FLANGE |
Datos relativos al ala de la sección. Válido para secciones cajón.
El número de sección se especifica en IDX1 y el número del ala en IDX2.
|
||||||||||||||||||||||||||
|
CROWN |
Datos relativos al bombeo. Válido para secciones cajón.
|
Lab1= SMODEL
~CFGET, Par, BRIDGE, , SMODEL, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos al modelo de puente definido. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
COUNT |
Cuenta el número de secciones utilizadas en el modelo sólido. |
|
MP |
Valor del MP en el que se crea la sección. El número de MP dentro del modelo sólido, sobre el que se quiere averiguar el valor se especifica en IDX1. |
|
NSEC |
Número de la sección. El número de la sección empleada en el modelo sólido, se especifica en IDX1. Si el valor es 0, se calcula. |
|
YOFF |
Offset en Y. El punto del modelo sólido sobre el que queremos averiguar el Offset en Y se especifica en IDX1 |
|
ZOFF |
Offset en Z. El punto del modelo sólido sobre el que queremos averiguar el Offset en Z se especifica en IDX1 |
|
BANK |
Peralte. El punto del modelo sólido sobre el que queremos averiguar el peralte se especifica en IDX1 |
|
SKEW |
Ángulo de esvia. El punto del modelo sólido sobre el que queremos averiguar el ángulo de esvia se especifica en IDX1. |
|
TRANS |
Transición entre secciones del modelo sólido de puentes. El punto del modelo sólido sobre el que queremos averiguar el tipo de transición utilizada, se especifica en IDX1. |
|
CSYS |
Sistema local de coordenadas asociado a ANSYS. El punto del modelo sólido sobre el que queremos averiguar el sistema local de coordenadas asociado a ANSYS se especifica en IDX1. |
|
SOLID |
Identifica si la sección utilizada en el modelo sólido es maciza o hueca. El punto del modelo sólido sobre el que queremos averiguar el tipo de sección utilizada se especifica en IDX1. El programa devolverá pues = si se trata de una sección aligerada o un número ¹0 si es maciza. |
Lab1= STRETCH
~CFGET, Par, BRIDGE, , STRETCH, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera datos relativos a los tramos de puente definidos. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||||||||||||
|
PLANT |
Tramos en planta.
|
||||||||||||||
|
ELEV |
Número del punto de la división.
|
||||||||||||||
|
PINI |
Coordenadas XYZ del punto incial. La coordenada a elegir se introduce en IDX1. Si el valor es 1, el programa devolverá la coordenada X del punto incial, si 2 la Y y si 3 la Z. |
||||||||||||||
|
VINI |
Coordenadas XYZ del vector tangente del inicio La coordenada a elegir se introduce en IDX1. Si el valor es 1, el programa devolverá la coordenada X del punto inicial, si 2 la Y y si 3 la Z. |
· ~CFGET – PRSCONC (ENTNUM no se utiliza)
~CFGET, Par, PRSCONC, , Lab1, Lab2, Lab3, IDX1, IDX2, IDX3
Lab1= SBEAM
~CFGET, Par, PRSCONC, , SBEAM, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a la viga soporte. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
TYPE |
Tipo de pretensado (pre o postesado). |
|
CSYS |
Sistema de coordenadas en el que se ha creado. |
|
NTN |
Número de tendones definidos. |
|
NCUT |
Número de cortes de la viga soporte. |
|
NPTY |
Número de puntos de control en alzado. |
|
NPTZ |
Número de puntos de control en planta. |
Lab1= TENDON
~CFGET, Par, PRSCONC, , TENDON, Lab2, Lab3, IDX1, IDX2, IDX3
Recupera los datos relativos a los tendones definidos. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Lab3 |
Descripción |
||||||||||||||||||||||||||
|
COUNT |
|
Número de tendones definidos. |
||||||||||||||||||||||||||
|
MAT |
|
Número de material del tendón IDX1. |
||||||||||||||||||||||||||
|
ACTIVE |
|
Estado del tendón IDX1.
|
||||||||||||||||||||||||||
|
PNPTS |
|
Número de puntos en planta del tendón IDX1. |
||||||||||||||||||||||||||
|
ENPTS |
|
Número de puntos en alzado del tendón IDX1. |
||||||||||||||||||||||||||
|
ORDER |
|
Número de orden del pretensado del tendón IDX1. |
||||||||||||||||||||||||||
|
AREA |
|
Área del tendón IDX1. |
||||||||||||||||||||||||||
|
DIAMETER |
|
Diámetro de la vaina del tendón IDX1 |
||||||||||||||||||||||||||
|
P0MAX |
|
Tensión inicial del tendón IDX1 |
||||||||||||||||||||||||||
|
P0 |
|
Tensión de anclaje del tendón IDX1 |
||||||||||||||||||||||||||
|
METHOD |
|
Secuencia de postesado del tendón IDX1:
|
||||||||||||||||||||||||||
|
PPOINTS |
|
Número de usuario del punto en planta del tendón IDX1 que está en la posición IDX2. |
||||||||||||||||||||||||||
|
EPOINTS |
|
Número de usuario del punto en alzado del tendón IDX1 que está en la posición IDX2. |
||||||||||||||||||||||||||
|
LOSS |
|
Pérdidas de pretensado del tendón IDX1 en el corte IDX2. El tipo de pérdida se especifica en IDX3 (en unidades de tensión) y depende del tipo de pertensado: Pretesado:
Postesado:
|
||||||||||||||||||||||||||
|
COORD |
|
IDX1:
Número de tendón. |
||||||||||||||||||||||||||
|
|
X |
Coordenada X del tendón en ese corte. |
||||||||||||||||||||||||||
|
|
Y |
Coordenada Y del tendón en ese corte. |
||||||||||||||||||||||||||
|
|
Z |
Coordenada Z del tendón en ese corte. |
||||||||||||||||||||||||||
|
|
SXY |
Pendiente del tendón en el plano XY. |
||||||||||||||||||||||||||
|
|
SXZ |
Pendiente del tendón en el plano XZ. |
Lab1= CUT
~CFGET, Par, PRSCONC, , CUT, Lab2, , IDX1, IDX2, IDX3
Recupera datos relativos a los cortes de la viga soporte. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||||||||||||||||||||||||
|
COUNT |
Número de cortes. |
||||||||||||||||||||||||||
|
X |
Coordenada X del eje de la sección del corte IDX1. |
||||||||||||||||||||||||||
|
Y |
Coordenada Y del eje de la sección del corte IDX1. |
||||||||||||||||||||||||||
|
Z |
Coordenada Z del eje de la sección del corte IDX1 |
||||||||||||||||||||||||||
|
DIST |
Distancia desde el inicio del soporte de la viga al corte IDX1. |
||||||||||||||||||||||||||
|
UPCOVER |
Recubrimiento superior del corte IDX1. |
||||||||||||||||||||||||||
|
BOTCOVER |
Recubrimiento inferior en el corte IDX1 |
||||||||||||||||||||||||||
|
NODE |
Nudo asociado al corte IDX1 (sólo para modelos tipoo viga). |
||||||||||||||||||||||||||
|
LOSS |
Pérdidas de pretensado del corte IDX1 en el tendón IDX2. El tipo de pérdida se especifica en IDX3(en unidades de tensión) y depende del tipo de pertensado: Pretesado:
Postesado:
|
Lab1= NODE
~CFGET, Par, PRSCONC, , NODE, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a los nodos asociados a la viga soporte. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
CUT |
Corte asociado al nodo IDX1 (sólo para modelos tipo viga) |
Lab1= PPOINT
~CFGET, Par, PRSCONC, , PPOINT, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a los puntos de control en planta. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
COUNT |
Número de puntos en planta. |
|
X |
Coordenada X del punto IDX1 respecto al origen de la viga soporte. |
|
Y |
Coordenada Y del punto IDX1 en el sistema de coordenadas de la sección. |
|
Z |
Coordenada Z del punto IDX1 en el sistema de coordenadas de la sección. |
|
SLOPE |
Pendiente definida en el punto IDX1. |
|
INFDIST |
Distancia en tanto por uno del punto de inflexión del tramo posterior al punto IDX1 (ver comando ~PCPPDEF). |
|
CUT |
Corte en el que está situado el punto IDX1. |
Lab1= EPOINT
~CFGET, Par, PRSCONC, , EPOINT, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos a los puntos de control en alzado. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
|
COUNT |
Número de puntos en alzado. |
|
X |
Coordenada X del punto IDX1 respecto al origen de la viga soporte. |
|
Y |
Coordenada Y del punto IDX1 en el sistema de coordenadas de la sección. |
|
Z |
Coordenada Z del punto IDX1 en el sistema de coordenadas de la sección. |
|
SLOPE |
Pendiente definida en el punto IDX1. |
|
INFDIST |
Distancia en tanto por uno del punto de inflexión del tramo posterior al punto IDX1 (ver comando ~PCEPDEF). |
|
CUT |
Corte en el que está situado el punto IDX1. |
Lab1= STLOSS
~CFGET, Par, PRSCONC, , STLOSS, Lab2, , IDX1, IDX2, IDX3
Recupera los datos relativos al cálculo de las pérdidas instantaneas o de transferencia de pretensado. Los distintos datos que se pueden recuperar se introducen en la etiqueta Lab2.
|
Lab2 |
Descripción |
||||||
|
RELAX |
Tipo de cálculo de pérdidas instantáneas por relajación del acero:
|
||||||
|
K |
Coeficiente experimental para el cáculo de pérdidas por dilatación térmica. |
||||||
|
TVAR |
Temperatura máxima de curado menos la ambiente en la fabricación. |
