~CSECDMS
~CSECDMS, USEC, SecTyp, NMAT, DMS1, DMS2, DMS3, DMS4, DMS5, DMS6, DMS7, DMS8, RKEY, RMAT
Define una sección transversal de hormigón por dimensiones
PREP7:Cross Sections
USEC
Número de usuario de la sección a definir
SecTyp
Etiqueta identificativa del tipo de sección a definir. Los argumentos válidos son:
|
BOX |
Sección cajón |
|
CIRC |
Sección circular |
|
I |
Sección doble T disimétrica |
|
PIPE |
Sección circular hueca |
|
REC |
Sección rectangular |
|
T |
Sección T |
NMAT
Material asociado a la sección. Por defecto el material activo.
DMS1, DMS2, DMS3, DMS4, DMS5, DMS6, DMS7, DMS8
Dimensiones de la sección. Los valores admisibles dependen del tipo de sección (SecTyp):
|
SecTyp |
|
Descripción |
|
BOX |
DMS1 |
Ancho según Y (Tky) |
|
|
DMS2 |
Ancho según Z (Tkz) |
|
|
DMS3 |
Espesor según Y (Twy) |
|
|
DMS4 |
Espesor según Z (Twz) |
Sección cajón
|
SecTyp |
|
Descripción |
|
CIRC |
DMS1 |
Diámetro (OD) |
|
|
DMS2 |
Número de celdas (Ncells) (Beam 188, Beam 189). (Por defecto DMS2=8) |
Sección Circular
|
SecTyp |
|
Descripción |
|

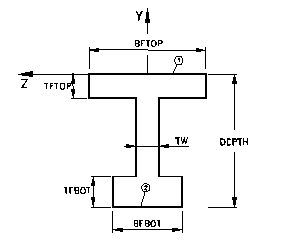

I |
DMS1 |
Canto total (Depth) |
|
|
DMS2 |
Espesor del alma (Tw) |
|
|
DMS3 |
Ancho del ala superior (BfTop) |
|
|
DMS4 |
Espesor del ala superior (TfTop) |
|
|
DMS5 |
Ancho del ala inferior (BfBot) |
|
|
DMS6 |
Espesor del ala inferior (TfBot) |
Sección doble T
|
SecTyp |
|
Descripción |
|

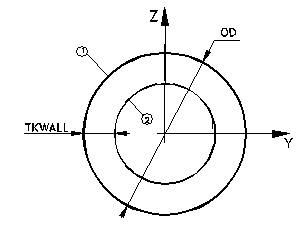

PIPE |
DMS1 |
Diámetro (OD) |
|
|
DMS2 |
Espesor de la pared (Tkw) |
|
|
DMS3 |
Número de celdas (Ncells) (Beam 188, Beam 189). (Por defecto DMS3=8) |
Sección anular circular
|
SecTyp |
|
Descripción |
|
REC |
DMS1 |
Ancho según Y (Tky) |
|
|
DMS2 |
Ancho según Z (Tkz) |
|
|
DMS3 |
Número de celdas (NB) sobre el ancho (Beam 188, 189). (Por defecto DMS3=2) |
|
|
DMS4 |
Número de celdas (NH) sobre el canto (Beam 188, 189). (Por defecto DMS4=2) |
Sección retangular
|
SecTyp |
|
Descripción |
|

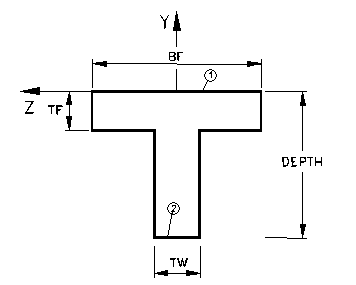

T |
DMS1 |
Canto total (Depth) |
|
|
DMS2 |
Espesor del alma (Tw) |
|
|
DMS3 |
Ancho del ala (Bf) |
|
|
DMS4 |
Espesor del ala superior (Tf) |
Sección T
RKEY
Tipo de armadura inicial definida automáticamente por el programa. Por defecto RKEY igual a 0 (sin armadura). Los valores admisibles dependen del tipo de sección (SecTyp).
|
SecTyp |
RKEY |
Descripción |
|
BOX |
1 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 5 por mil dispuesta conforme a la figura. |
 |

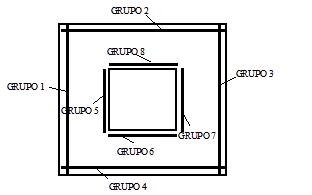

Armadura sección cajón (RKEY=1)
|
|
RKEY =1 |
|||||||
|
Group 1 |
Group 2 |
Group 3 |
Group 4 |
Group 5 |
Group 6 |
Group 7 |
Group 8 |
|
|
URF |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
CLS |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
FI |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
UFC |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
END |
4 |
4 |
4 |
4 |
0 |
0 |
0 |
0 |
|
MC |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
|
GC |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
|
AST |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
ASL |
|
|||||||
|
N |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
NL |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
S |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
Área = Área bruta de la sección
|
SecTyp |
RKEY |
Descripción |
|
CIRC |
1 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 5 por mil dispuesta conforme figura. |
 |
Armadura sección circular (RKEY=1)
|
|
RKEY =1 |
|
Group 1 |
|
|
URF |
1 |
|
CLS |
0 |
|
FI |
_ |
|
UFC |
1 |
|
END |
0 |
|
MC |
4cm |
|
GC |
4cm |
|
AST |
0.005*Area |
|
ASL |
_ |
|
N |
_ |
|
NL |
_ |
|
S |
_ |
Área = Área bruta de la sección
|
SecTyp |
RKEY |
Descripción |
|
REC |
1 |
Se dispone automáticamente una cuantía de armadura en 4 redondos igual a 5 por mil dispuesta conforme a la figura. |
|
|
2 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 5 por mil dispuesta conforme a la figura. |
|
|
3 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 5 por mil dispuesta conforme a la figura. |
 |

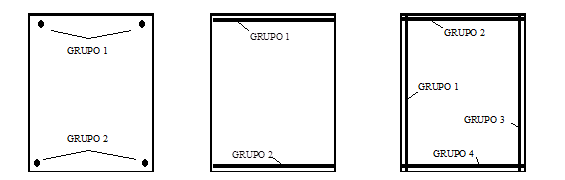

RKEY=1 RKEY=2 RKEY=3
|
|
RKEY =1 |
RKEY =2 |
RKEY =3 |
|||||
|
Group 1 |
Group 2 |
Group 1 |
Group 2 |
Group 1 |
Group 2 |
Group 3 |
Group 4 |
|
|
URF |
1 |
2 |
1 |
2 |
1 |
2 |
3 |
4 |
|
CLS |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
FI |
|
_ |
_ |
_ |
_ |
_ |
_ |
|
|
UFC |
2 |
4 |
2 |
4 |
1 |
2 |
3 |
4 |
|
END |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
MC |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
|
GC |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
4cm |
|
AST |
_ |
_ |
0.0025*Area |
0.0025*Area |
_ |
_ |
_ |
_ |
|
ASL |
_ |
_ |
_ |
_ |
|
|||
|
N |
2 |
2 |
_ |
_ |
_ |
_ |
_ |
_ |
|
NL |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
|
S |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
Área = Área bruta de la sección
|
SecTyp |
RKEY |
Descripción |
|
I |
1 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 8 por mil siendo la mitad en el ala superior y mitad en el ala inferior. |
|
|
2 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 4 por mil en el ala inferior. |
|
|
3 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 4 por mil en el ala superior. |
 |
|||||
 |
|||||
 |
|||||
RKEY=1 RKEY=2 RKEY=3
|
|
RKEY =1 |
RKEY =2 |
RKEY =3 |
|
|
Group 1 |
Group 2 |
Group 1 |
Group 1 |
|
|
URF |
1 |
2 |
1 |
1 |
|
CLS |
0 |
0 |
0 |
0 |
|
FI |
_ |
_ |
_ |
_ |
|
UFC |
1 |
2 |
2 |
1 |
|
END |
4 |
4 |
4 |
4 |
|
MC |
4cm |
4cm |
4cm |
4cm |
|
GC |
4cm |
4cm |
4cm |
4cm |
|
AST |
0.004*Area |
0.004*Area |
0.004*Area |
0.004*Area |
|
ASL |
_ |
_ |
_ |
_ |
|
N |
_ |
_ |
_ |
_ |
|
NL |
_ |
_ |
_ |
_ |
|
S |
_ |
_ |
_ |
_ |
Área = Área bruta de la sección
|
SecTyp |
RKEY |
Descripción |
|
T |
1 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 4 por mil en el ala inferior. |
|
|
2 |
Se dispone automáticamente una cuantía de armadura linealmente distribuida igual a 8 por mil siendo la mitad en el ala superior y mitad en el ala inferior. |
 |
 |
RKEY=1 RKEY=2
|
|
RKEY =1 |
RKEY =2 |
|
|
Group 1 |
Group 1 |
Group 2 |
|
|
URF |
1 |
1 |
2 |
|
CLS |
0 |
0 |
0 |
|
FI |
_ |
_ |
_ |
|
UFC |
2 |
1 |
2 |
|
END |
4 |
4 |
4 |
|
MC |
4cm |
4cm |
4cm |
|
GC |
4cm |
4cm |
4cm |
|
AST |
0.004*Area |
0.004*Area |
0.004*Area |
|
ASL |
_ |
_ |
_ |
|
N |
_ |
_ |
_ |
|
NL |
_ |
_ |
_ |
|
S |
_ |
_ |
_ |
Área = Área bruta de la sección
|
SecTyp |
RKEY |
Descripción |
|
PIPE |
1 |
Se dispone automáticamente una cuantía de armadura igual a 5 por mil distribuida uniformemente conforme figura. |
 |
RKEY=1
|
|
RKEY =1 |
|
|
Group 1 |
Group 2 |
|
|
URF |
1 |
2 |
|
CLS |
0 |
0 |
|
FI |
_ |
_ |
|
UFC |
1 |
2 |
|
END |
0 |
0 |
|
MC |
4cm |
4cm |
|
GC |
4cm |
4cm |
|
AST |
|
|
|
ASL |
_ |
_ |
|
N |
_ |
_ |
|
NL |
_ |
_ |
|
S |
_ |
_ |
Área = Área bruta de la sección
RMAT
Material de la armadura inicial (sólo si RKEY>0).
Notas
- La descripción detallada de cada uno de los parámetros de armado expuestos en las tablas puede ser vista en los comandos ~RNFDEF y ~RNFMDF. Aunque por defecto se ha definido un valor para el parámetro END para todas las secciones y sus correspondientes RKEY, éste no tiene sentido al definirse la armadura como distribuida ya que, en este caso, la armadura siempre se distribuirá a lo largo de toda a cara a la que está asociada, es decir a lo largo de toda su longitud. Sin embargo al sustituirse la armadura distribuida dada por defecto por barras, el programa dispondrá las barras automáticamente teniendo en cuenta el valor de END por defecto sin que se tenga que volver a definirlo.
- Ver los comandos ~RNFDEF y ~RNFMDF para añadir o modificar las armaduras.
Trayectoria de menús
Main Menu > Civil Preprocessor > Cross Sections > Concrete
